NPM-DGS 程序手册 13.11 试作基板数据的生成 Page 13-140 EJS9AC-MB-13P-30 按钮 按钮 项目 说明 [Matrix 格式 ] Matr ix 数据 选择 Matrix 数据文件的格式类型 (1 ～ 5) 。 (Matrix 格式类型可最多设定 5 个种类。 ) [ 格式定义 ] Matr ix 数据 原始 CAD 未实装元件 以所选择的文件打开格式定义画面。 关于格式定义画面，请参照以下章节 …
NPM-DGS
程序手册
13.11
试作基板数据的生成
EJS9AC-MB-13P-30 Page 13-139
生成后基板数据的追加
显示项目
项目
说明
‘
数据编制项目
’
显示在数据编制项目一览所选择的数据编制项目名称
(
属于数据编制
项目时
)
或生产数据名
(
属于
PPD
生产数据时
)
。
‘
生产数据
’
设定项目
项目
说明
‘
实装面
’
指定对
Matrix
数据文件内哪一面的实装点执行转换。
详细内容请参照之后的章节。
Matrix
格式的定义画面
‘
批量
’
选择成为编制的试作基板数据源的批量。
‘Matrix
数据
’
以完整路径方式输入
Matrix
数据文件名。
Matrix
数据格式请参照以下的章节。
Matrix
格式的定义画面
‘
原始
CAD’
以完整路径方式输入原始
CAD
文件名称。
原始
CAD
文件的详细内容，请参照以下章节。
原始
CAD
格式的定义画面
‘
未实装元件
’
以完整路径方式输入未实装元件列表文件名称。
(
未输入也可。
)
未实装元件列表文件的详细内容，请参照以下章节。
未实装元件格式的定义画面
‘
更改履历文件夹
’
以完整路径方式输入保存更改履历文件的文件夹名称。
更改履历文件的详细内容，请参照以下章节。
关于更改履历文件
Product0701107S-03C00
NPM-DGS
程序手册
13.11
试作基板数据的生成
Page 13-140 EJS9AC-MB-13P-30
按钮
按钮
项目
说明
[Matrix
格式
] Matrix
数据
选择
Matrix
数据文件的格式类型
(1
～
5)
。
(Matrix
格式类型可最多设定
5
个种类。
)
[
格式定义
] Matrix
数据
原始
CAD
未实装元件
以所选择的文件打开格式定义画面。
关于格式定义画面，请参照以下章节。
Matrix
格式的定义画面
原始
CAD
格式的定义画面
未实装元件格式的定义画面
[…]
Matrix
数据
原始
CAD
未实装元件
更改履历文件
夹
[
生成
]
生成试作基板数据。
[
取消
]
中止试作基板数据的生成。
NPM-DGS
程序手册
13.11
试作基板数据的生成
EJS9AC-MB-13P-30 Page 13-141

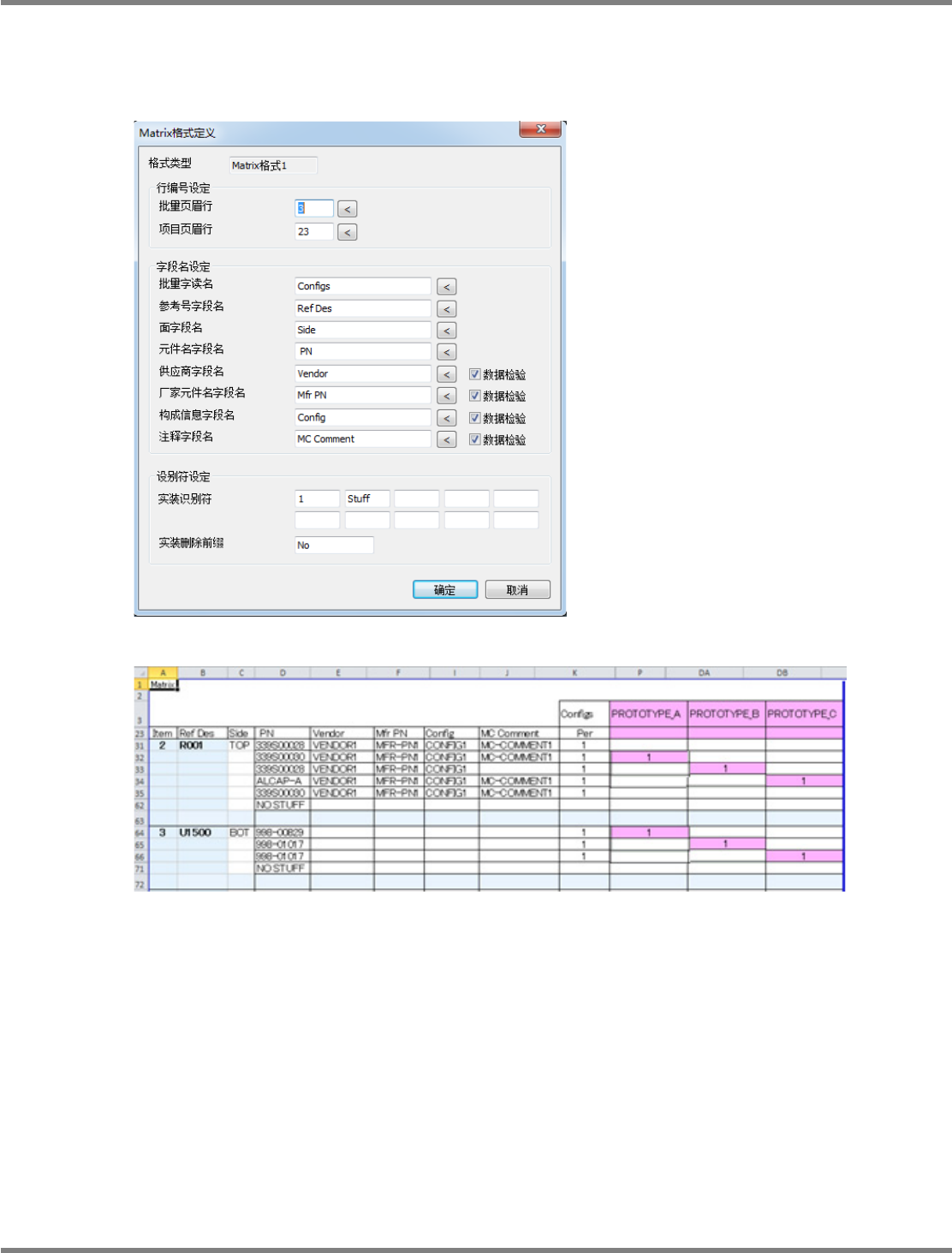

Matrix
格式的定义画面
在试作基板数据的生成画面上，按下
Matrix
数据的
[
格式定义
...]
按钮，将在显示
Matrix
格式的定义
画面的同时启动对象
Matrix
数据的
Excel
。
同时启动的
Martrix
数据的
Excel(
样品例
)
HowTo131106S-05C00
