3. 安装 SET-SFAB-004S0
22 SmartFAB 安装手册
3.1.3 准备
1. 请准备所需个数的符合搬运高度的水平调整片。
2. 必要时，在地面和水平调整片之间铺设防振垫。请准备所需个数的防振垫。
注意） 请在水平调整片的下面放置本公司指定的防振垫。放置市售的防振垫，则有可能发生错误。另
外，揭开本公司指定的防振垫时，如果地面脏时请使用脱脂剂或石油类溶剂擦去地面上的污垢。
備考 ) 图中 * 标记的尺寸是参考值。
3. 在机器的安装位置处，将水平调整片预先放置在所定位置上。
4. 搬迁机器时，请拆下供应单元 (sMTU-LT2 或 sMFU)，拆除空气配管、电源线等的外部连
接。
5. 搬迁机器时，使用固定支架 （红色）固定主要部位。
注意） 没有固定支架时，请使用绳索等进行固定，并且注意机器各部分不发生变形。
搬运高度 图号 品名 块数／台
H=900 用 2MGKBA003500 水平调整片 4
H=950 用 PT01773 水平调整片 4
搬运高度 图号 品名 块数／台
H=900 用
H=950 用
PG01900 防振垫 4
70*
13*
100
t=1
130
2MGKBA003500
PG01900
39SET-0009
62 876 62
1000
502 369
2025
1154
Front
39SET-0010
MU1EhA08
MU1EhA08
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
SET-SFAB-004S0 3. 安装
SmartFAB 安装手册 23
3.1.4 作业方法
使用叉车时
1. 将叉子插入基座下侧，并且使叉车的左右叉保持与机器中心等距离。请尽可能增大左右
叉的间隔。
注意）
1.关于叉车的使用，请按照生产厂家的使用说明书。
2. 使用叉车将机器提升 30 cm 左右。
3. 将叉车移动到安装位置，将机器轻轻地降落到水平调整片上。
危险
绝对禁止进入机器的下面进行作业。
502 369
2025
1154
Front
39SET-0011
MU1EhA08
MU1EhA08
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
Downloaded at 2015/10/08 22:10:143 by 3NEC4804 DL#Nl9Hf9hk
3. 安装 SET-SFAB-004S0
24 SmartFAB 安装手册
使用手摇起重机时

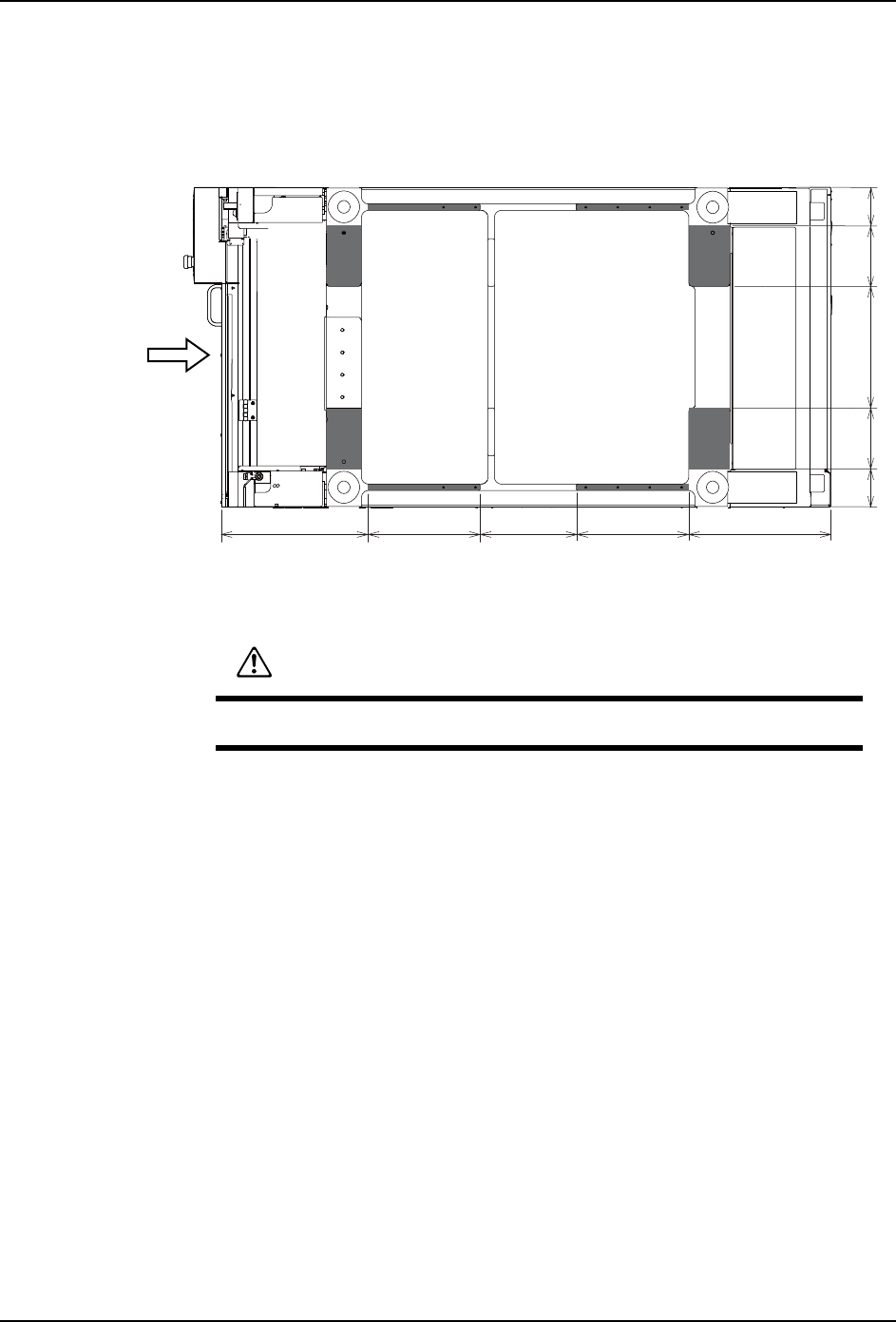

1. 请在基座下侧插入手摇起重机的叉子。请如下图的灰色部分那样插入。
注意） 如果抬起指定以外的地方时，机器有可能损坏。
備考 ) 关于手摇起重机的使用，请参照制造商创建的使用说明书。
2. 请用手摇起重机将机器抬起 10cm 左右。
3. 用手摇起重机移动到设置地方，平稳地将机器放置在调整水平板。
危险
请绝对不要进入机器下进行作业。
Front
39SET-0012
602
380190 190
120
120
327 327300 469
