NPM-W2 EJM7DC-MB-03M-00 润滑油枪的构成 喷嘴顶端部的夹持力太大时，请调整 。 用扳手固定六角形部 用活动板子转动顶端部 1 2 润滑油枪的调整方法 3-1 -1 维修保养篇 3 - 1 拧紧 拧松 顶端部 六角形部 1 润滑油枪由以下 3 个单元构成。 ●将喷嘴完全固定在主 体。 ●吸管、喷嘴，请根据 加油 位置替换使用。 喷嘴 油筒 油筒芯 (200 g ) 吸管 盖子 润滑油枪
3
NPM-W2 EJM7DC-MB-03M-00
润滑油枪的构成
喷嘴顶端部的夹持力太大时，请调整。
用扳手固定六角形部
用活动板子转动顶端部
1
2
润滑油枪的调整方法
3-1
-1
维修保养篇
3-1
拧紧
拧松
顶端部
六角形部
1
润滑油枪由以下3 个单元构成。
●将喷嘴完全固定在主体。
●吸管、喷嘴，请根据加油位置替换使用。
喷嘴
油筒
油筒芯 (200 g)
吸管
盖子
润滑油枪
NPM-W2 EJM7DC-MB-03M-00

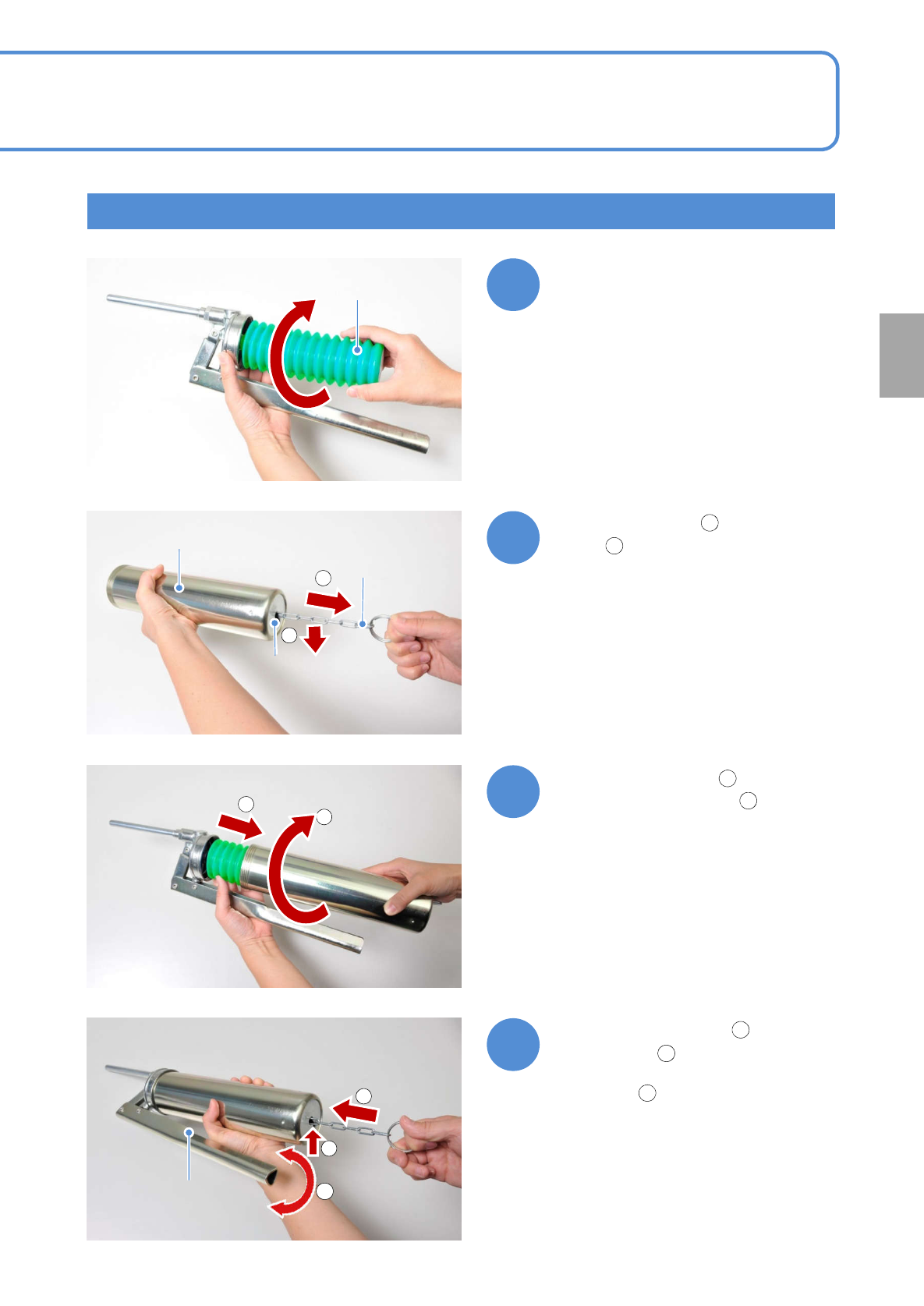

油筒芯的安装方法
2
3
4
1
打开油筒芯的盖子，
插入卸下油筒状态的主体内
●完全插入。
(若不完全插入，会漏出润滑油)
拉出油筒的链子( )，
上锁( )
把油筒芯放入油筒( )，
把油筒完全插入主体( )
从油筒孔把链子收起( )，
插入油筒内( )
●来回压杆2、3 次，确认是否从喷嘴先端压
出润滑油( )
。
3-1
-2
杆
1
2
1
2
油筒芯
1
2
油筒
链子
孔
1
2
1
1
2
2
3
3
定
期
检
查
