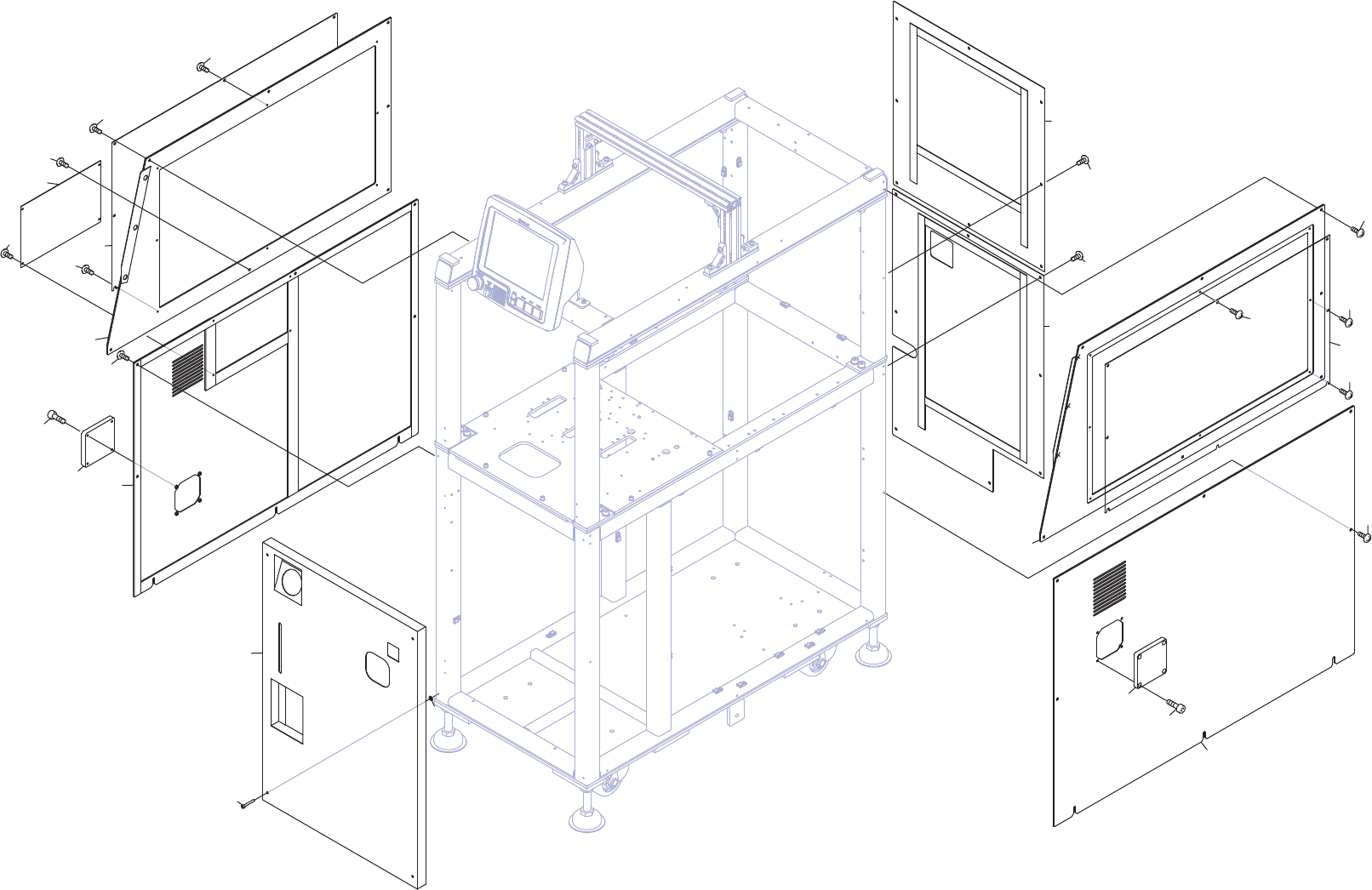

COVER 1/
カバー 1/
2UGKXS002124
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
47 H57102 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X006(ｽﾃﾝﾚｽ)
48 W1106M 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(ｽﾃﾝﾚｽ)
49 2MGKXS005502 1 COVER, UPPER
カバー　上
50 K71063 6 SCREW, C/R TRUSS
小ネジ　十穴トラス
M04X008(SUS)
51 K5208B 1 SCREW, C/R TRUSS
小ネジ　十穴トラス
M04X006(ｽﾃﾝﾚｽ)
52 2MGKXS031300 1 PACKING
パッキン
53 2MGKXS031100 2 PACKING
パッキン
54 2MGKXS031000 2 PACKING
パッキン
55 2MGKXS030900 1 PACKING
パッキン
56 2MGKXS030700 2 PACKING
パッキン
57 2MGKXS031200 2 PACKING
パッキン
58 2MGKXS030800 2 PACKING
パッキン
59 M60968 2 MAGNET CATCH
マグネットキャッチ
TL-378
60 K71063 4 SCREW, C/R TRUSS
小ネジ　十穴トラス
M04X008(SUS)
61 2MGKXS006000 2 BKT
ＢＫＴ
62 H5289T 4 BOLT, HEX SOCKET
ボルト　六角穴
M04X012(ｽﾃﾝﾚｽ)
63 W1106M 4 WASHER, LOCK
ワッシャ　スプリング
4M/M(ｽﾃﾝﾚｽ)
64 W1043C 4 WASHER, FLAT
ワッシャ　平
4W- 4(3ｶｼﾛ)
71 S2025A 1 SHEET
シート
CTAM1
72 K5208B 1 SCREW, C/R TRUSS
小ネジ　十穴トラス
M04X006(ｽﾃﾝﾚｽ)
64
PTS- SNC- 04
1
2
3
18
4
5
6
7
8
9
10
11
12
13
14
15
16
18
17
2.2
2.3
15.1
15.2
15.3
15.2
2.1
2.3
19
19
