- 82 - NOTE( 注記 ) #01....FOR 1080 １０８０用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 400-03299 2CH SIRIAL COMMUNICATION BOARD ＲＳ ２３２ Ｃ ポート拡張ボード 1 2 400-27815 F-232C CABLE ASM Ｆ −２３２ Ｃ ケーブル組 1 3 BT-0400251-EA TUBE …
- 81 -
41.TOUCH PANEL & SOT CHECK TABLE COMPONENTS
タッチパネル・ＳＯＴ 検査台関係
1
2
3
6
7
4
5
- 82 -
NOTE( 注記 ) #01....FOR 1080 １０８０用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-03299 2CH SIRIAL COMMUNICATION BOARD
ＲＳ ２３２ Ｃ ポート拡張ボード
1
2 400-27815 F-232C CABLE ASM
Ｆ −２３２ Ｃ ケーブル組
1
3 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
0.5
4
#01
400-45984 SOT CHECK BASE
ＳＯＴ チェックベース
1
5
#01
SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
6
#01
PJ-3010405-05 HALF UNION
ハ−フユニオン
1
7
#01
PJ-3050400-01 TEE UNION
チ−ズ
1
- 83 -

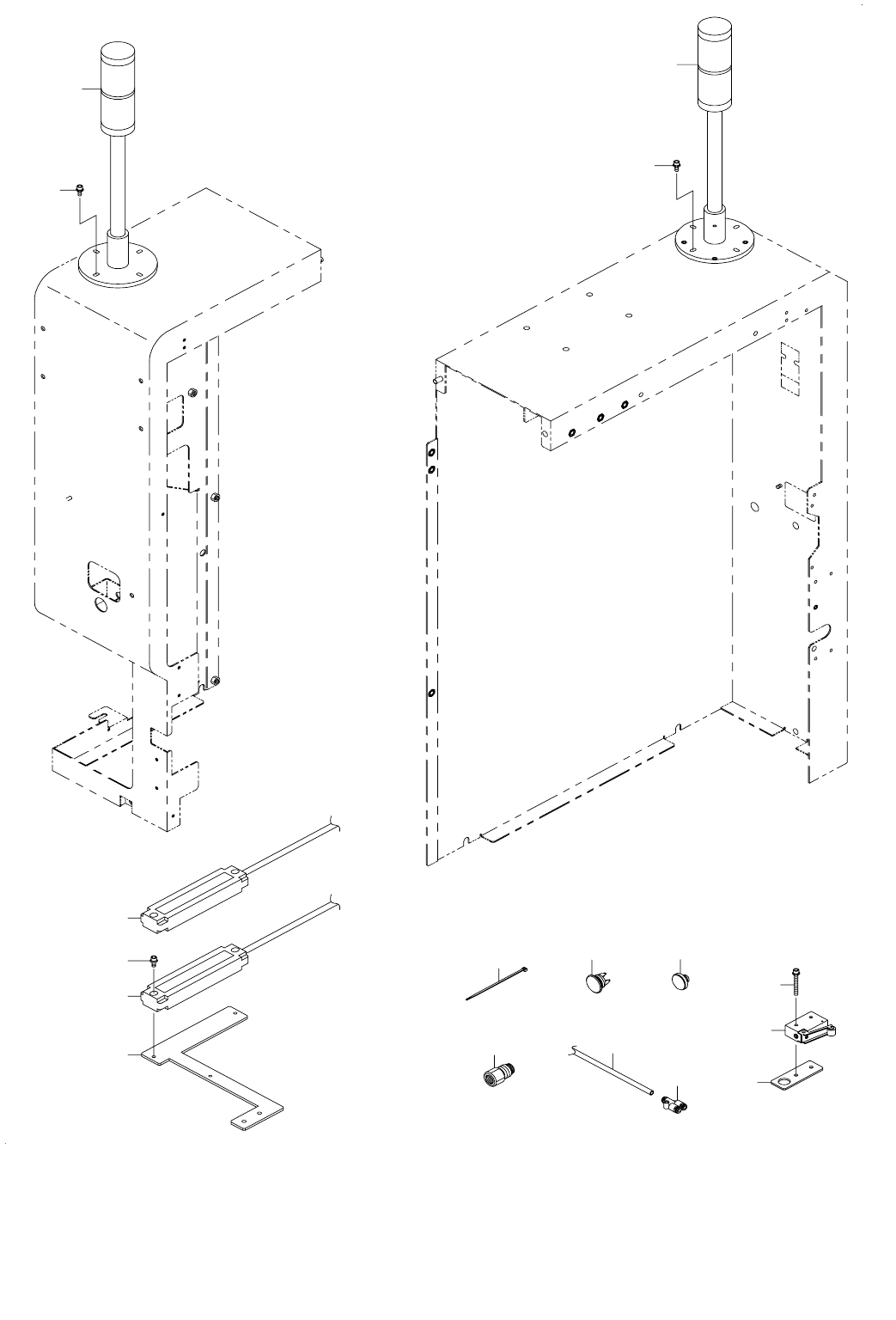

42.NON-STOP OPERATION COMPONENTS
ノンストップオペレーション関係
2
1
2
1
3
6
7
15
8
9
10
11
12
13
14
4
5
