ATF12/16/24 使用说明书 R e v 0 0 a 3 1-3. 各部的名称 图1 - 1 图1 - 2 1 X 轴基准销 A 7 活动环 13 手动传送杆 2 上盖 8 拉出辊橡胶 14 带盘架侧臂 3 上盖钩 9 压辊 15 带盘架钩 4 遮挡器 10 带折弯板 16 压辊杆 5 推顶器 11 分离杆 6 止动器 12 带盘架 B部 A部 10 3 2 1 16 9 8 5 4 7 13 11 12 15 14 6
ATF12/16/24 使用说明书 Rev00a
2
表 1-2-2 遮挡器可以跟踪的元件 Y 方向长度
传送间距
机种群 机种名
4mm 8mm 12mm 16mm 20mm 24mm
AF121S
AF122S 2mm 以上
AF123S 1.6mm 以上
AF12FS 3.3mm 3.3mm 以上 1mm 以上
AF12
AF12NS
3.7mm
AF161S
AF162S 2mm 以上
AF163S 1.6mm 以上
AF16FS 5.1mm 以上 5.1mm 以上 3mm 以上 1mm 以上
AF16
AF16NS
3.7mm 以上
AF242S
AF243S 1.4mm 以上
AF244S 1.8mm 以上
AF245S 1.4mm 以上
AF246S 1mm 以上
AF24FS 5.8mm 以上 8mm 以上 5.8mm 以上 3.7mm 以上 1mm 以上
AF24FS OP 5.1mm 以上 7.4mm 以上 5.1mm 以上 2.7mm 以上
AF24
AF24NS
表 1-2-3 元件长度和轧花深度的关系
可以对应的轧花深度（Ｔ）
机种群
元件长度
（A）
4mm 8mm 12mm 16mm *1 20mm 24mm
≦ 1mm 17 17 17 17
≦ 2mm 14 17 17 17
≦ 3mm 7 17 17 17
≦ 4mm 14 17 17
≦ 5mm 10 16 17
≦ 6mm 7 14 17
≦ 7mm 3 11 15
≦ 8mm 9 14
≦ 9mm 7 12
≦ 10mm 4 10
≦ 11mm 2 8
≦ 12mm 7
≦ 13mm
5
≦ 14mm 3
AF12
AF16
≦ 15mm
1
可以对应轧花深度（Ｔ） < > 分离位置 Y 方向 114ｍｍ 元件长度
（A）
4mm 8mm 12mm 16mm 20mm 24mm
≦ 1mm 17 <17> 17 <17> 17 <17> 17 <17> 17 <17>
≦ 2mm 17 <17> 17 <17> 17 <17> 17 <17> 17 <17>
≦ 3mm 17 <17> 17 <17> 17 <17> 17 <17> 17 <17>
≦ 4mm 14 <17> 17 <17> 17 <17> 17 <17> 17 <17>
≦ 5mm 10 <13> 16 <17> 17 <17> 17 <17> 17 <17>
≦ 6mm 7 <9> 14 <17> 17 <17> 17 <17> 17 <17>
≦ 7mm 3 <4> 11 <15> 15 <17> 17 <17> 17 <17>
≦ 8mm 9 <12> 14 <17> 16 <17> 17 <17>
≦ 9mm 7 <9> 12<15>15<17>16<17>
≦ 10mm 4 <6> 10<13>13<17>15<17>
≦ 11mm 2 <3> 8 <11>12<15>14<17>
≦ 12mm 7 <8> 10 <14> 13 <17>
≦ 13mm 5 <6> 9 <12> 1２ <15>
≦ 14mm 3 <4> 8 <10> 11 <14>
≦ 15mm 1 < 2 > 6 <8> 9 <13>
≦ 16mm 5<7>8<11>
≦ 17mm 4<5>7<10>
≦ 18mm 2<3>6<8>
≦ 19mm 1<1>5<7>
≦ 20mm 4<5>
≦ 21mm 3<4>
≦ 22mm 2<2>
AF24
≦ 23mm
1<1>
*1 仅 AF16 可以对应
遮挡器
上盖
遮挡器可以跟踪的吸附位置的 Y 方向长度
ATF12/16/24 使用说明书 Rev00a
3
1-3.各部的名称
图1-1
图1-2
1 X 轴基准销 A 7 活动环 13 手动传送杆
2 上盖 8 拉出辊橡胶 14 带盘架侧臂
3 上盖钩 9 压辊 15 带盘架钩
4 遮挡器 10 带折弯板 16 压辊杆
5 推顶器 11 分离杆
6 止动器 12 带盘架
B部
A部
10
3
2
1
16
9
8
5
4
7
13
11
12
15
14
6
ATF12/16/24 使用说明书 Rev00a
4

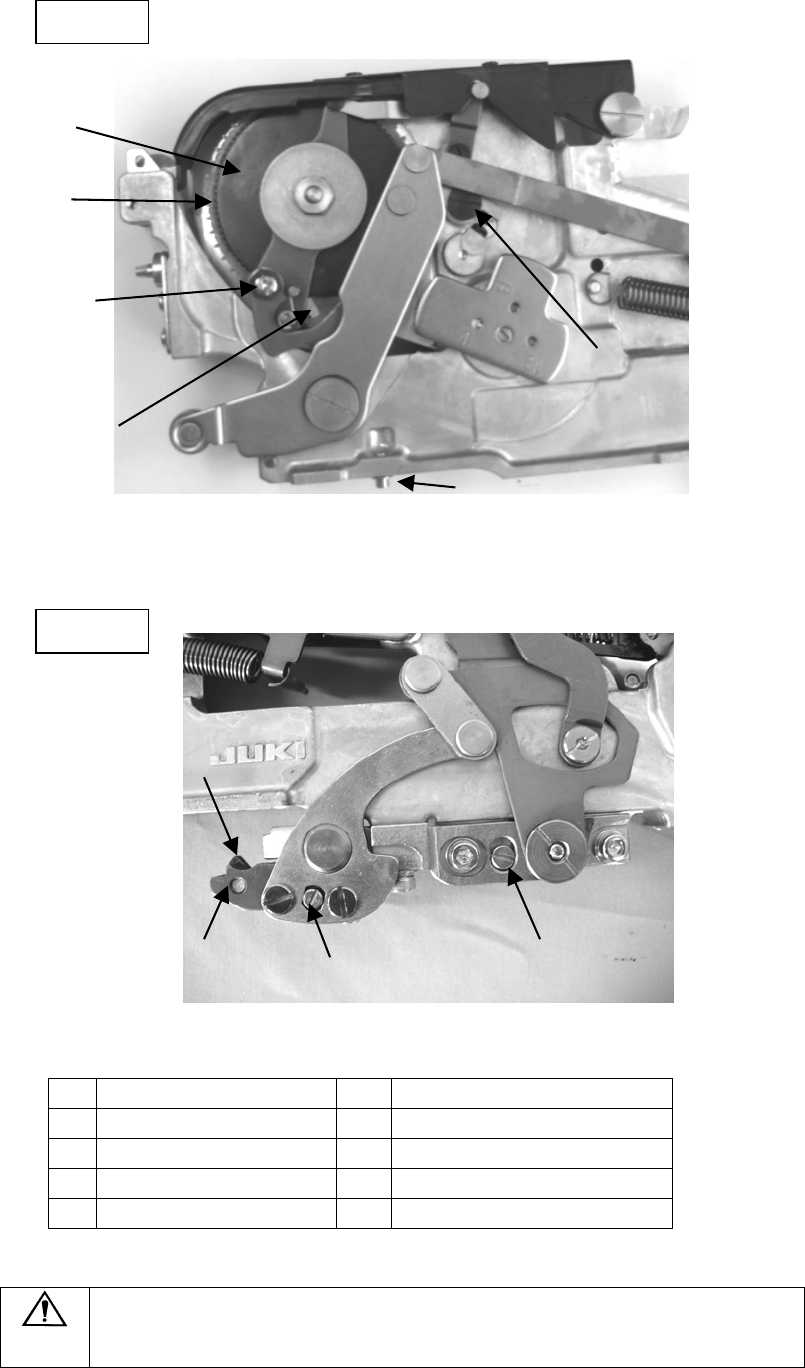

图1-3
图1-4
17 链轮 22 定位销
18 棘轮盘 23 凸缘板
19 棘轮爪偏心环 24 翻转压力调整锁定销
20 棘轮爪 25 锁定架部件
21 止动器爪 26 锁定架 Y 调整锁定销
注意
没有供料器调整夹具时，请不要分解各零部件。
调整不正确，就不能重新组装。
B 部详细
A 部详细
23
25
24
26
18
20
19
21
22
17
