5.4.2. The Sensor Part List（传感器部品清单）
5-1. The table of sensor part list
No PART NO PART NAME TYPE Q'TY REMARK
1 J3212022A PHOTO SENSOR EE-SX674 6 X/Y-AXIS HOME/LIMIT
2 J3212048A MICRO PHOTO SENSOR PM-U24 6 Z-AXIS HOME/LIMIT
3 J9083184A R HOME SENSOR CABLE ASS’Y SM21-HD013 1 THETA
4 J9080778B ANC SENSOR CABLE ASS’Y SM-CV010 1 ANC SENSOR OPEN / CLOSE
5 J90800779D FEEDER UNLOCK SENSOR CABLE ASS’Y SM-CV011 2 FEEDER UNLOCK CHECK
6 J3212004A PHOTO SENSOR EE-SX672A 3 AUTO PCB WIDTH-HOME/LIMIT
7 J3211048A PHOTO SENSOR E3S-LS3N 4 CHECK PCB IN, OUT, WAITING, PLACING
8 J3212027A MICRO PHOTO SENSOR PM-L24 1 MIRROR HOME
9 J34091002A SAFETY DOOR SWITCH D4NS-2BF 2 CHECK DOOR OPEN
10 J9060412A SM321 VACUUM SENSOR BOARD J9060412A 1 CHECK VACUUM PRESSURE
11 J90831003B FRONT AREA SENSOR CABLE ASS’Y SM21-CV016 2 SAFETY SENSOR
J90831004B FRONT AREA SENSOR CABLE ASS’Y SM21-CV018 2 SAFETY SENSOR
12 J3212002A SENSOR EE-SX670A 1 CHECK BACK UP TABLE UP/DOWN
13 J32111003A PHOTO SENSOR BYD30-DDT-S 1 PCB QUICK LOADING
6-1
第6章. Module Function
6.1. Head Head Assembly
6.1.1. Head组件
6-1. Head Assembly
吸头组件 （ Head Assembly ） 用一个模块制作 ， 此模块由6个轴单元 （ Spindle
Units）来构成。
每个Spindle有各自的Flying Vision Camera，因为它采用了非接触式部品排列方
式（中心定位方式），使得设备运行操作更加稳定。为了从带式喂料器（Tape
Feeder ）同 时 Pickup 所 有 Spindle ， 安 装 Spindle 时每 个 Spindle 之 间 留 有 间 隙
(30.00mm)。
当吸头的Z轴下降时，将手伸到吸头下面可能有受伤的危险。
设备运行时不可以将手伸到吸头下面。
真空阀（Vacuum Valve）
θ轴的马达
基准点摄象机
（Fiducial Camera）
Flying Vision
Z轴的马达
Mirror轴 Motor
6-2

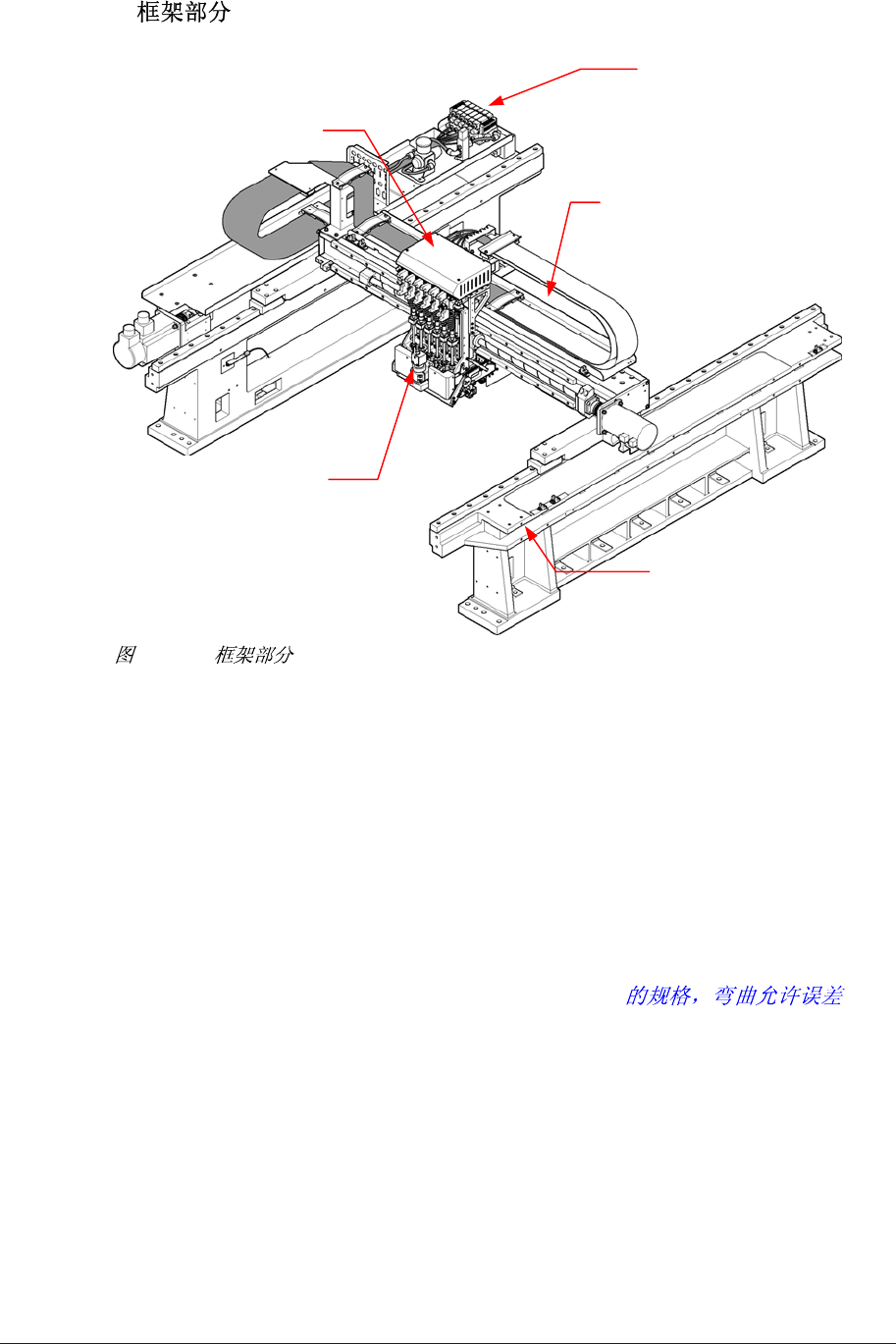

6.2. X-Y
6.2.1. 结构
6-2. X-Y
6.3. PCB Transport System
6.3.1. 构成
PCB Transport System 传送系统的主要工作是传送从前道工序传过来的 PCB，指
定部品的贴装位置，固定 PCB 的系统。
由于 PCB Transport System 传送系统分成3段，具有把 PCB 交替时间缩短为最小
限度的特点。固定PCB时，采用从PCB上面固定的方式，提高 PCB的平面度。
可以适应从小型 PCB(40.0mm×50.0mm)到大型 PCB Transport System PCB(460.0m
m×400.0mm)的比较广泛的范围。 请参考 “2.6.1 PCB ” 。
PCB传送系统的构成分为如下。
Y2 Frame
X Frame
Y1 Frame
Carrier Ass’y
Head 组件
