表１４‐３‐１‐２.DC 电源装置
＜零件表＞
No 货号 英文品名 中文品名 数量 备考
1 HA005250000 CIRCUIT PROTECTOR 电路保护器 ３０A 1 CP1
2 HA005260000 CIRCUIT PROTECTOR 电路保护器 ５０A 1 CP2
3 HA00527000A CIRCUIT PROTECTOR 电路保护器 ４０A 1 CP5
4 HA005270000 CIRCUIT PROTECTOR 电路保护器 ３０A 1 CP6
5 HA00524000D CIRCUIT PROTECTOR 电路保护器１５ A 1 CP3
6 HA00524000C CIRCUIT PROTECTOR 电路保护器１０ A 1 CP4
7 HA00542000B CIRCUIT PROTECTOR 电路保护器 ８ A 1 CP9
8 HA00542000A CIRCUIT PROTECTOR 电路保护器 ５ A 1 CP10
9 HA005420000 CIRCUIT PROTECTOR 电路保护器 ３ A 1 CP12 （仅 EN 规格）
10 HX00543000A POWER SUPPLY 24V 电源電源（２４ V/３００ W) 1 PS1
11 HX005770000 POWER SUPPLY 5V 电源（５ V/１５０ W) 1 PS2
12 HX00542000B POWER SUPPLY 24V 电源（２４Ｖ/１００Ｗ） 1 PS3 （仅 EN 规格）
13 HX00494000B POWER SUPPLY 12V 电源（１２ V/５０ W) 1 PS4 （−１２ V)
14 HX00494000A POWER SUPPLY 3V 电源（３．３ V/５０ W) 1 PS5
15 KX000000150 POWER SUPPLY 6V 电源（６ V/７５ W) 1 PS6
16 HX005420000 POWER SUPPLY 12V 电源（１２V/１００W) 1 PS7 （＋１２V)
17 HB001100000 RELAY 动力继电器 1 RL1 （仅ＳＴ规格）
18 HB00128000C RELAY 动力继电器 2 RL2、RL3 （仅ＳＴ规格）
19 HB001280000 RELAY 动力继电器 1 RL4 （仅ＳＴ规格）
20 HB00110000B RELAY 动力继电器 1 RL5
21 HB00110000C RELAY 动力继电器 1 RL6
22 HB00110000A RELAY 动力继电器 1 RL7
23 HM00033000A FAN ＡＣ风扇 1
24 40001945 POWER PCB ASM. ＰＯＷＥＲ基板组 1
25 40001902 Z/θPOWER PCB ASM. Ｚ／θ ＰＯＷＥＲ 基板组 1
26 40012182 PSU BRACKET PSU 支架 1
27 40000471 PCB BRACKET A PCB 支架 A 1
28 40012185 PSU BASE PSU 底座 1
29 40000477 PSU SLIDE BAR PSU 滑杆 2
30 40000475 PCB BRACKET(EN) PCB 支架(EN) 1 仅 EN 规格使用
31 40000473 PCB BRACKET B PCB 支架 B 1
14-5
REV1.00
维修调整要领书
32 40000470 PSU-Z PCB PLATE PSU-ZθPCB 板 1
33 40012183 PSU BRACKET S PSU 支架 S 1
34 40000479 UPS BRAKET UPS 支架 1
35 40000480 PCB COVER(EN) PCB 护罩(EN) 1 仅 EN 规格使用
36 HA00542000C CIRCUIT PROTECTOR 电路保护器１０ A 1 CP7
37 HA00542000D CIRCUIT PROTECTOR 电路保护器１ 5A 2 CP8, CP11
14-6
REV1.00
维修调整要领书

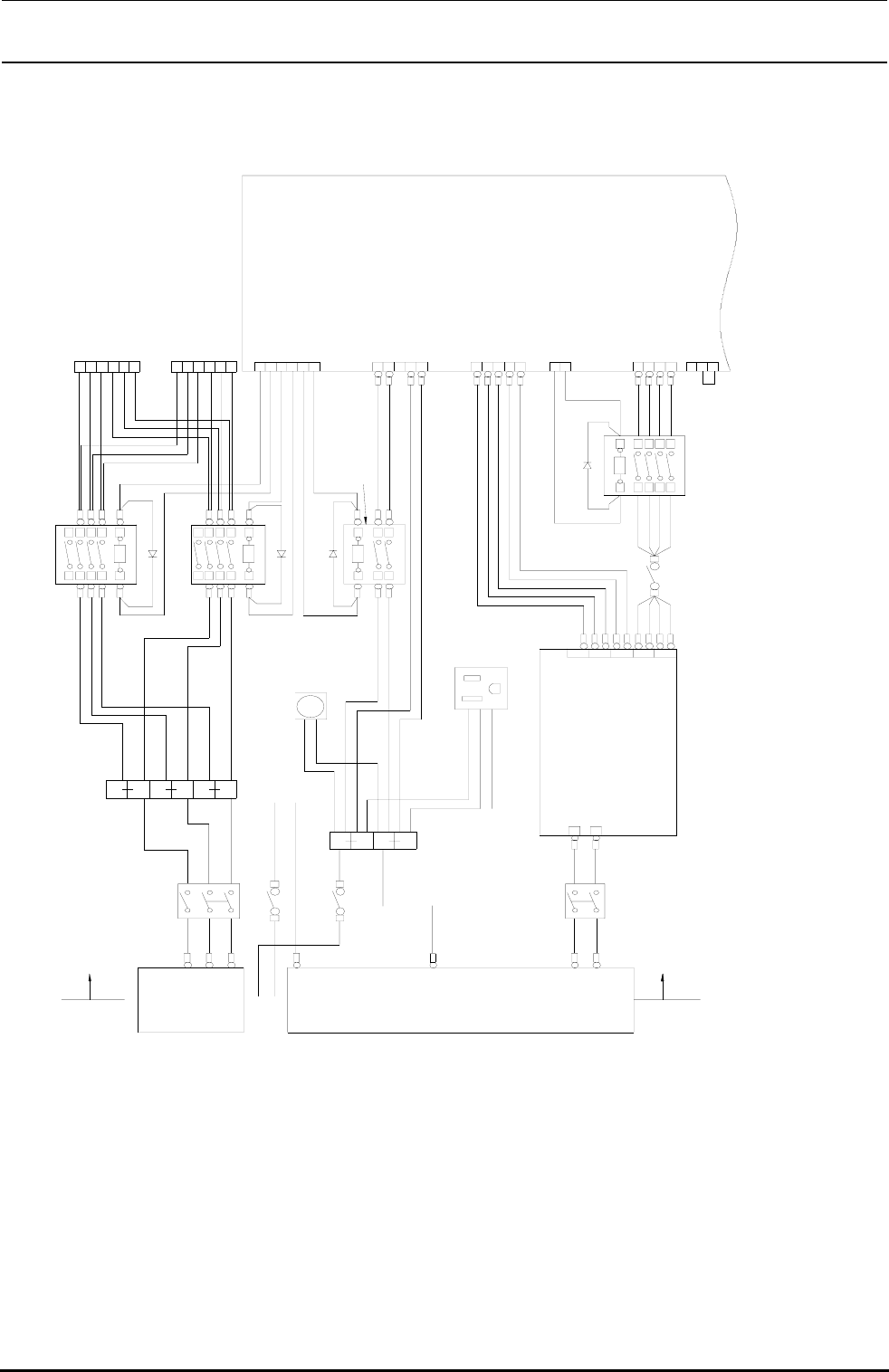

１４‐３‐１‐３.电源装置连接图
