Servicearbeiten
3.2.3 Ventilblock-Anschlüsse Pneumatik
Serviceanleitung SIPLACE X-Serie 83
3.2.3.1

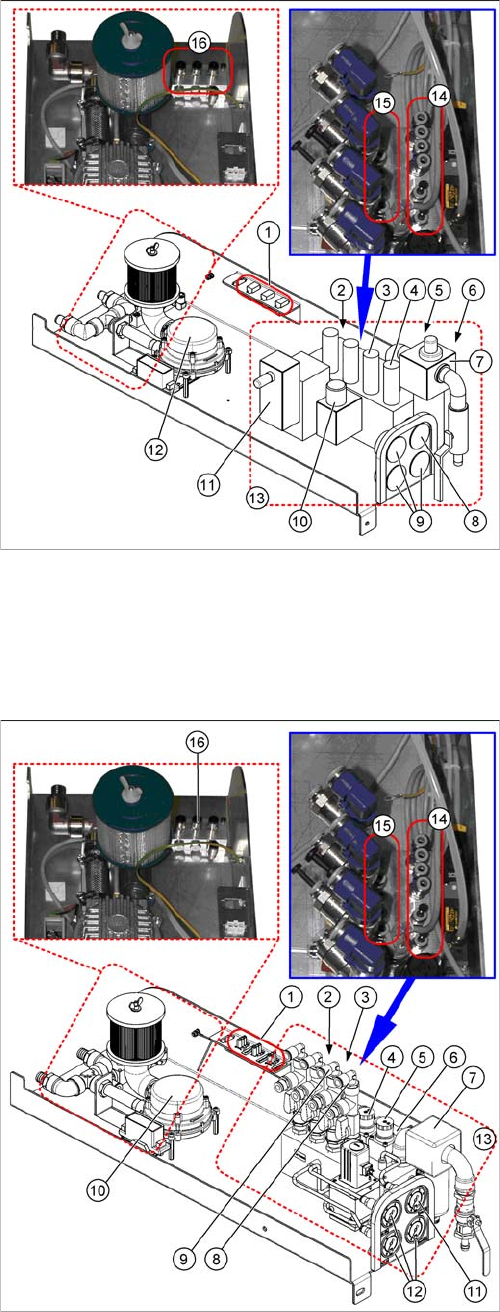

3.2.3.1 Pneumatik-Einheit - Version 1 [03004151-xx]
Pneumatik-Einheit - Version 1 [03004151-xx]
3.2.3.2
3.2.3.2 Pneumatik-Einheit - Version 2 [03038058-xx]
Pneumatik-Einheit - Version 2 [03038058-xx]
1. Stecker
Proportionalventil [03004167-xx],
Sicherheitsventil [03004169-xx] und
Hauptventil [03004168-xx]
2. Druckschalter [03004726-xx]
3. Abschaltventil Portal 2
4. Abschaltventil Portal 1
5. Druckregelventil [03004721-xx]
6. 3/2-Wegeventil [03004699-xx] und
Magnet für Ventilbetätigung [03004707-xx]
7. Druckluftfilter [03004680-xx]
8. Manometer 0-10 bar [03004710-xx]
9. Manometer 0-6 bar [03004708-xx]
10. Druckregler 1/4 0,3-10 bar [03004683-xx]
11. Proportional-Druckregelventil [03004676-xx]
12. Gebläseeinheit [03006294-xx]
mit Seitenkanalverdichter [03004094-xx],
Ansaugluftfilter [00376006-xx] und
Vorschaltelektronik [03006517-xx]
13. Ventilblock [03004153-xx]
14. Anschlüsse 5 bar für Docking-Unit bzw. PPW-C&P20
15. Anschlüsse 2,5 bar für PPW-C&P6/12 bzw. Bulkcase
16. Verteiler für Schneidgeräte und Transport
1. Stromversorgungen
Prop.-Ventil [03038685-xx],
Sicherheitsventil [03038686-xx] und
Pneumatik Hauptventil [03038687-xx]
2. Wegeventil 3/2 1,5-8 bar [03038429-xx]
3. Druckschalter G1/8, 1-10 bar [03038425-xx]
4. Druckregler 0-4 bar [03053555-xx]
5. 3/2 Druckregler [03053551-xx]
6. Magnetventil 5/2 [03038427-xx]
7. Filter G3/4 5 um incl. Behälter [03038691-xx]
8. Abschaltventil Portal 1
9. Abschaltventil Portal 2
10. Gebläseeinheit [03006294-xx]
mit Seitenkanalverdichter [03004094-xx],
Ansaugluftfilter [00376006-xx] und
Vorschaltelektronik [03006517-xx]
11. Manometer 0-10 bar [03038423-xx]
12. Manometer 0-6 bar [03038424-xx]
13. Steuerblock [03038355-xx]
14. Anschlüsse 5 bar für Docking-Unit bzw. PPW-C&P20
15. Anschlüsse 2,5 bar für PPW-C&P6/12 bzw. Bulkcase
16. Verteiler für Schneidgeräte und Transport
Servicearbeiten
Pneumatik 3.2.3 Ventilblock-Anschlüsse
84 Serviceanleitung SIPLACE X-Serie
3.2.3.3
3.2.3.3 Pneumatikeinheit - Version 3 [03060279-xx]
Pneumatikeinheit - Version 3 [03060279-xx]
Die Pneumatikeinheit (X4i) [03061118-xx] ist baugleich mit [03060279-xx]. Diese Pneumatikeinheit wird
in allen SIPLACE Maschinen der X- und HF-Serie eingesetzt.
1. Stromversorgungen
Prop.-Ventil [03038685-xx],
Pneumatik-Hauptventil [03038687-xx] und
Sicherheitsventil [03038686-xx]
2. Gebläseeinheit
mit Seitenkanalverdichter [03004094-xx],
Ansaugluftfilter [00376006-xx] und
Vorschaltelektronik [03006517-xx]
3. Magnetventil-5/2 [00344974-xx]
4. Druckschalter 1-10 bar [03038425-xx]
5. Druckregler [03062103-xx]
6. Druckregler [03038725-xx]
7. Abschaltventile für Portale
8. Luftfilter mit Behälter [03038691-xx]
9. Manometer 0-10 bar [03062195-xx]
10. Manometer 0-6 bar [03062197-xx]
11. Anschlüsse 2,5 bar für PPW-C&P6/12 bzw. Bulkcase
12. Druckregler [03028263-xx]
13. 5/2-Wegeventil [03062277-xx]
14. Anschlüsse 5 bar für Docking-Unit bzw. PPW-C&P20
15. Anschluss-Eingangsdruck (5 bis 10 bar)
16. Steuerblock [03062079-xx]
17. Verteiler für Schneidgeräte und Transport
Servicearbeiten
3.3.1 Inkrementalgeber X-Achse tauschen Portale
Serviceanleitung SIPLACE X-Serie 85
3.3
3.3 Portale
Portale
3.3.1
3.3.1 Inkrementalgeber X-Achse tauschen
Inkrementalgeber X-Achse tauschen
Teile, Hilfsmittel und Werkzeug
▪ Lesekopf MS22.74 X/Y 677mm [03090201-xx] (Ersetzt: [03020588-xx])
Übersicht
Steckverbindungen
HINWEIS
Kopfinterface
Der neue Lesekopf für die X-Achse „Lesekopf MS22.74 X/Y 677mm“ [03090201-xx] kann nur
mit einem "Kopfinterface" ab FS06 [03000901-06] bzw. einem "Kopfinterface gespiegelt" ab
FS03 [03029048-03] verbaut werden.
Der Lesekopf kann nur zusammen mit einem neuen "Massband X-Achse SX4“ [03092558-xx]
eingesetzt werden. Wird ein alter Lesekopf auf die neue Version MS22 hochgerüstet, dann
muss auch der Maßstab getauscht werden.
1. Einbauplatz für Kopf-Interface und Vision-Platine
2. Lage des Inkrementalgebers
► Lösen Sie die Steckverbindung des
Inkrementalgebers (2) vom Kopf-Interface (1).
Baugruppe Portal Platine Anschlüsse
Inkrementalgeber der
X-Achse
Portal 1 (C&P-Kopf) Kopf-Interface
[03000901-xx]
X15ac
Inkrementalgeber der
X-Achse
Portal 2 (TwinHead) Kopf-Interface
[03000901-xx]
X15bc
