2.2 识别界面
[ ] 按钮 : 图像目视对齐模式
单一显示识别图像后，按下 [
] 按钮，便显示
图像移动按钮。
Fig.1B2-5
图像移动按钮 (
按钮 )
向选择按钮的箭头指向移动图像。
[
] 按钮 : 切换按钮
进行正反面判定、极性判定的图像切换。
[
] 按钮 : 多重模式显示按钮
切换到多重显示界面。
[3] 关闭按钮 ([
] 按钮 )
关闭目视对齐模式的识别界面。
1OM-1732
2-2-101206-001
1OM-1732
2-3-11206-001
3. 数据的输入
3. 数据的输入
就在操作界面上输入数据的方法进行说明。
3.1 数值数据的输入
Procedure
(1) 在操作界面中，按需要输入数值数据的按钮。
( 显示输入界面。)

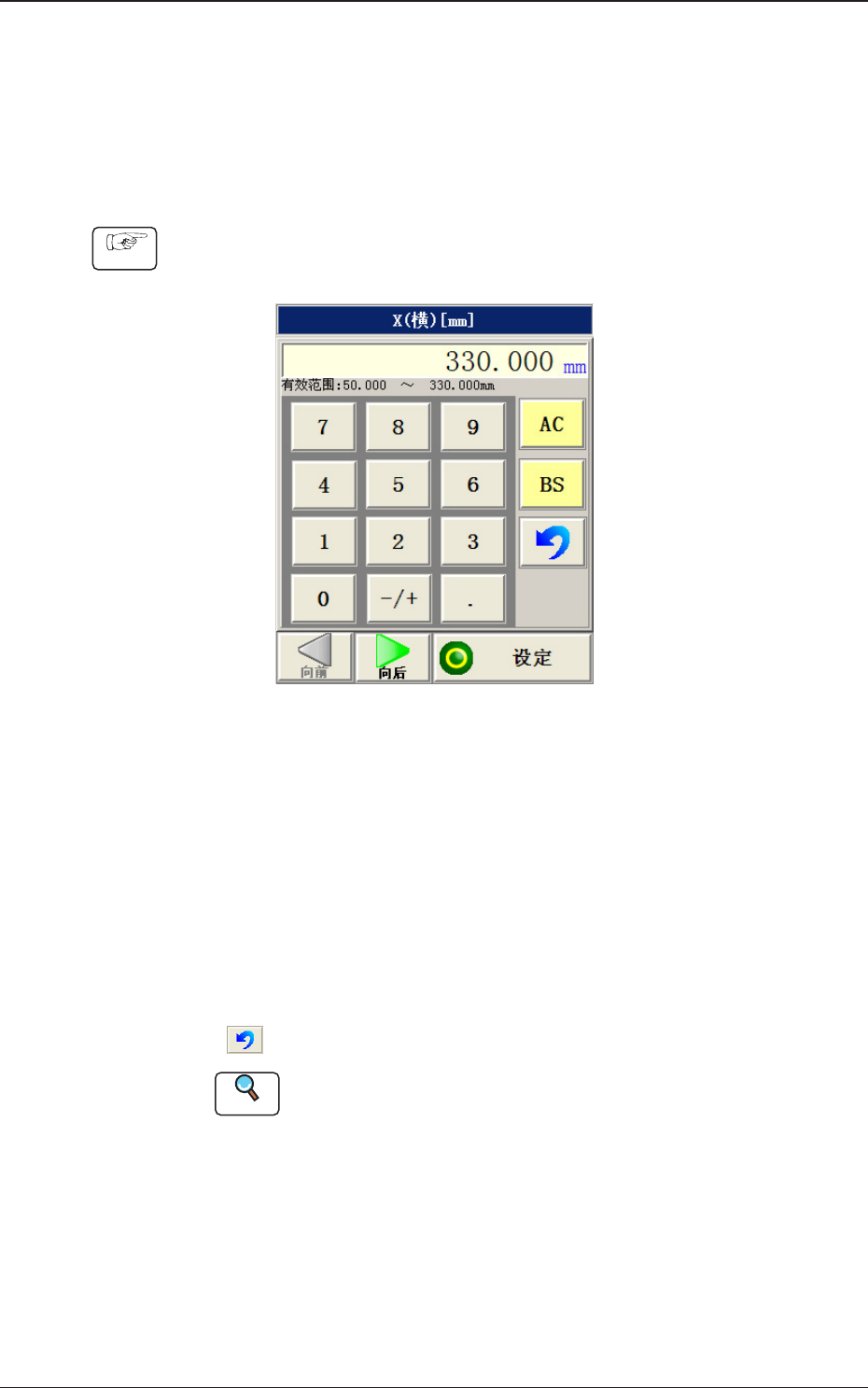

Fig.1B3-1 数值数据的输入界面示例
(2) 参考显示在界面下部的有效范围，用数字键输入。
( 在输入界面上端的显示框显示出所输入的数据。)
(3) 确认所输入的数据后，按 [ 设定 ] 按钮，输入界面被关闭，在操作界
面显示所输入的数据。
进行输入数据的修正或中断输入操作时，使用以下按钮。
[BS] 按钮 : 删除输入的一字节数据。
[AC] 按钮 : 删除显示框内显示的所有数据。
[
] 按钮 : 重新输入。
Reference
关于口令等字符数据的输入请参照
“
第二章 3.2 字符数据的输入
”
章节。
