1 Nachrüstanleitung SOKO Vario Grid Pepperl&Fuchs (00166280-01) SOKO
Ausgabe 06/2006
18
1.9 Pneumatik
1.9.1 Pneumatikplan
1

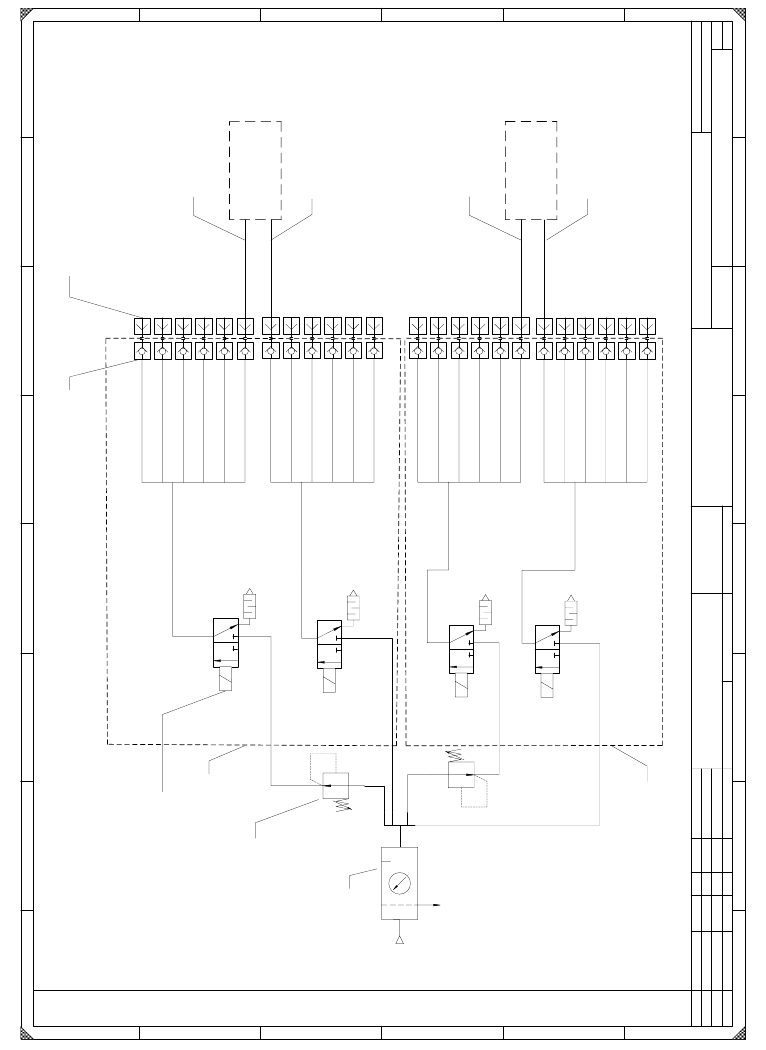

Abb. 1.11 - 1 Pneumatikplan
1 2345678
1 2345678
A
B
C
D
E
F
A
B
C
D
E
F
Stat. Modification Date Name Standards
Checked
Author
Date
SIEMENS AG
A&D
Sheet
of
=
+
Visio 2002
Weitergabe sowie Vervielfältigung dieser Unterlage, Verwertung und
Mitteilung ihres Inhalts nicht gestattet, soweit nicht ausdrücklich zugestanden.
Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte vorbehalten,
insbesondere für den Fall der Patenterteilung oder GM-Eintragung.
Proprietary data, company confidential. All rights reserved.
Confie a titre de secret d'entreprise. Tous droits reserves.
Comunicado como segredo empresarial. Reservados todos os direitos.
Confiado como secrete industrial. Nos reservamos todos los derechos.
Item name / Benennung
Dokument - No. /
Unterlagen - Nr. :
Orig. Repl. f. Repl. by
1
1
Pneumatikplan
Ansteuerung für Vario-Grid
10.05.2006
Pfliegl
10.05.06 Pfliegl
900010880-01
22.06.06 Hein
Überarbeitung
Bestückbereich 1
Bestückbereich 2
Anschlüße Vario Grid Tooling
Stifte aus/ein - fahren
Anschlüße Vario Grid Tooling
Stifte klemmen
Wartungseinheit
MSB4 -¼:D4:J5:5-WP
Präzisionsregeler
LRP-¼-0,7
Magnetventil
MHE3-M1H-3/2 G1/8
Kupplungsdose
KD3-1/8 -A
Kupplungsstecker
KS-3-CK-4
red
blue
red
Vario
Grid
blue
260 mm
Schlauchlänge
280 mm
Anschlüße Vario Grid Tooling
Stifte aus/ein - fahren
Anschlüße Vario Grid Tooling
Stifte klemmen
Vario
Grid
220 mm
240 mm
SOKO 1 Nachrüstanleitung SOKO Vario Grid Pepperl&Fuchs (00166280-01)
Ausgabe 06/2006
19
1.9.2 Druckluftversorgung
Ein direkter Anschluss an die Pneumatikeinheit der X2 ist nicht möglich, da dies den spezifizierten
Luftverbrauch übersteigen würde. Daher muss im Zuführbereich 1 eine zusätzliche Wartungsein-
heit installiert werden. Vom Kunden muss eine zusätzliche Druckluftleitung (PUN 10!) zur Verfü-
gung gestellt werden. 1
Die Wartungseinheit wird mittels Montageplatte im Zuführbereich 1 montiert. 1
1
Abb. 1.12 - 2 Wartungseinheit
1
1
1
1
1
1
externer
Luftanschluss
elektrische
Ansteuerung
Haltekreis
Klemmkreis
1 Nachrüstanleitung SOKO Vario Grid Pepperl&Fuchs (00166280-01) SOKO
Ausgabe 06/2006
20
1
Abb. 1.12 - 3 Verkabelung Wartungseinheit
1
1
1
