15 SIPLACE Messmittel
15.1 SIPLACE Axis Tester (SAT) [03002801-01]
260 Student Guide SIPLACE D-Serie (FSE)

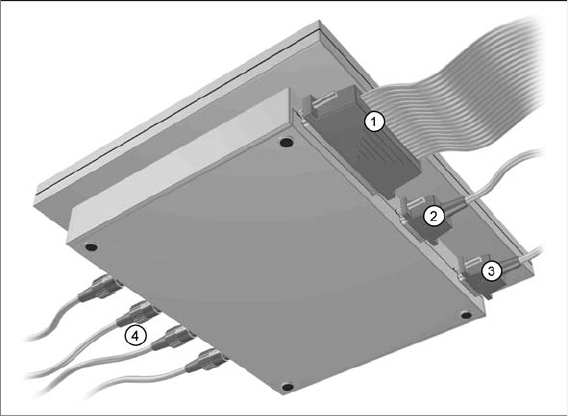

Achsprüfgerät – Unterseite
6. Anschluss für Flachbandkabel:
– auf Seiten des Achsprüfgeräts:
– 37-poliger Sub-D-Stecker
– auf Seiten der Achsansteuerung:
– 37-poliger Sub-D-Stecker für die Automaten S-20/23/25/F4/F5 und HS-50 mit den Achsan
-
steuerungen A361 bzw. A362
– 25-poliger Sub-D-Stecker für die Automaten S-15/F3, G und Wafflepack-Wechsler mit der
Achsansteuerung A360
Zum Anschluss der 25-poligen Achsansteuerung wird ein Adapter auf das Flachbandkabel auf
-
gesteckt. Die Betriebsspannungen von +5 V- ±5 % und ±15 V- ±5 % werden über das 37-polige
Flachbandkabel aus der Achsansteuerung dem Achsprüfgerät zugeführt.
7. 9-poliger Sub-D-Stecker für das CAN-Bus-Kabel, z. B. zum Anschluss CAN-Bus-gesteuerter Plati
-
nen in den Automaten – zur Zeit nicht benutzt (Übertragungsrate 128 kBaud bis 1 MBaud, Impedanz
120 Ohm)
8. 9-poliger Sub-D-Stecker für das serielle Schnittstellenkabel (V24) beim Softwaredownload, z. B.
zum Anschluss eines externen PC (max. Übertragungsrate bis 188 kBaud)
9. Vier BNC-Buchsen, Anschlussimpedanz 50 Ohm. Die Belegung der Buchsen ist programmierbar.
Sie können mit folgenden Signalen belegt werden:
– Spursignal A oder B TTL-Pegel, max. 5 V
– Nullimpuls TTL-Pegel tmin = 1 µsec
– Endemeldung TTL-Pegel tmin > 10 msec
– Trigger TTL-Pegel tmin > 10 msec
– Zählfehler TTL-Pegel, Triggersignal vom Zählfehlersensor für das Oszilloskop
– VSoll ±10 V, Analog-Signal, Ri = 10 kOhm
– Kraft ±10 V Analog-Signal, Ri = 10 kOhm
– VREG (Summenstrom) ±10 V Analog-Signal, Ri = 10 kOhm
– Positionsabweichung ±10 V Analog-Signal; Signal wird im Achsprüfgerät intern erzeugt.
15 SIPLACE Messmittel
15.1.1 Lieferumfang 15.2 SIPLACE Diagnose-Adapter A364 [03051220-01]
Student Guide SIPLACE D-Serie (FSE) 261
15.1.1
15.1.1 Lieferumfang
Lieferumfang
Zum Lieferumfang des SIPLACE AxisTester, komplett [03002801-01] gehören folgende Komponenten:
▪ SIPLACE AxisTester [03000761-01]
▪ Testkabel A361 ... A363 (Länge 150 cm) mit 37-poligem Stecker und 37-poliger Buchse zum An
-
schluss an die Achsansteuerungen von S2x-, F4/F5- und HS-Automaten [03002803-01]
▪ CAN-Bus-Kabel [00349679-03]
▪ RS232-C-Kabel [03002804-01]
▪ Handbuch für das Achsprüfgerät [00193370-01]
15.2
15.2 SIPLACE Diagnose-Adapter A364 [03051220-01]
SIPLACE Diagnose-Adapter A364 [03051220-01]
Einsatz:
Diese Adapterkarte wird zur Überprüfung der Dynamik an der Achskarte A364 benötigt.
Die Achskarte A364 ist mit zwei Prozessoren (Modul 1 und Modul 2) ausgestattet, d. h. ein Prozessor
steuert zwei Achsen.
HINWEIS
A364, CAN-Test-Box
Dieser Adapter ist für alle Maschinen mit A364 und als Adapter für die CAN-Test-Box mit Kraft
-
messtool vorgesehen.
Adapterkarte für A364
Modul 1: Achse 1/2
Modul 2: Achse 3/4
1. Bootstrap Modus: m1 = Modul1 / m2 = Modul2
2. Diagnose – Stecker X6
3. Anschluss X3 SIPLACE-AxisTester
4. Anschluss X2 Achstestbox
5. Anschluss X1 zur A364
6. Schalter:
7. Diagnose – 7-Segment-Anzeige
8. CAN-Bus-Stecker (Sub-D)
9. BNC-Buchsen:
10. Zurücksetzen beider Prozessoren
15 SIPLACE Messmittel
15.3 Einstellhilfe für BE-Tisch [00120040-01] 15.1.1 Lieferumfang
262 Student Guide SIPLACE D-Serie (FSE)
15.3
15.3 Einstellhilfe für BE-Tisch [00120040-01]
Einstellhilfe für BE-Tisch [00120040-01]
Diese Einstelllehre wird nicht als Lieferumfang zum SIPLACE Pro-Rechner bereitgestellt und muss für
eine neue Linie eigens bestellt werden.
Einsatz:
Die Einstellehre wird zur Kalibrierung des BE-Tisches
benötigt.
Sie ist nur für die SIPLACE S-Tische notwendig bzw. ein
-
setzbar.
VORSICHT!
Verwenden Sie keinesfalls mehrere Einstellhilfen zur Ab
-
holpositions-Kalibrierung auf einem BE-Tisch.Ausnah
-
me: Ggf. können Sie auf der anderen Maschinen- bzw.
Linienseite eine weitere Einstellhilfe verwenden.
