吸嘴类型及适用元件
第 7 章
Cutting-edge Modular Mounter
HM520 Operation Handbook
7-3
本Chapter提供了各贴装头可使用的吸嘴、各吸嘴可处理的元件的信息。

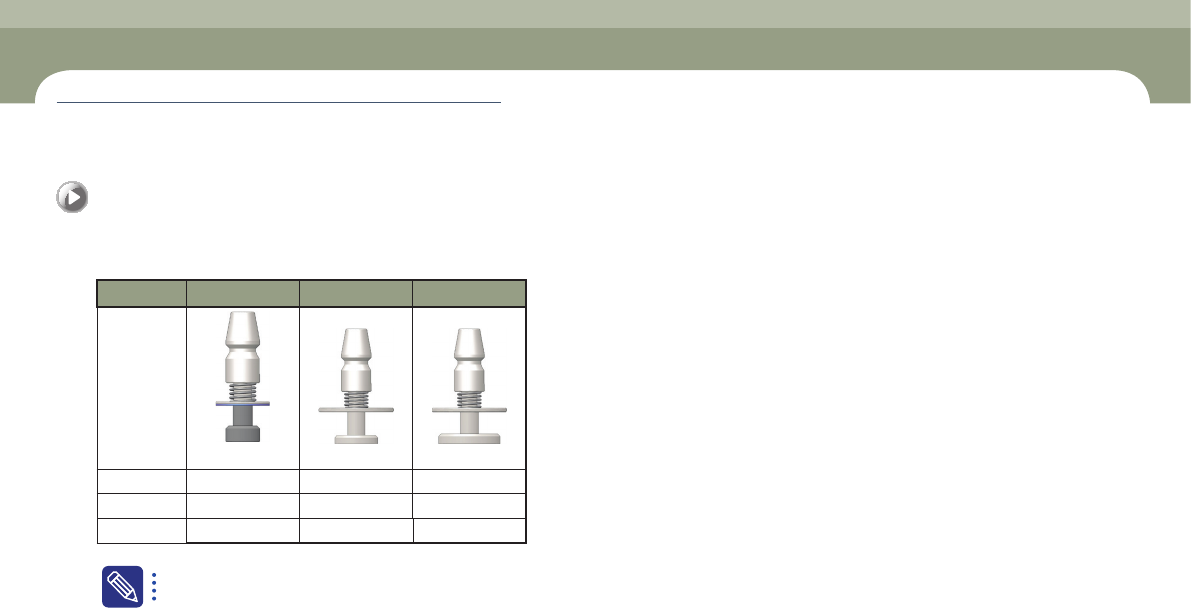

吸嘴的类型 > 多功能贴装头用吸嘴(MFH)
吸嘴的类型
吸嘴名
CN400S-C CN750L-C CN110-C
外形
外径
Φ※6.20 Φ※9.00 Φ※12.7
内径
Φ※4.00 Φ※7.50 Φ※11.0
Disk外径 Φ※9.80 Φ※15.6 Φ※15.6
吸嘴状态的检验及对供应装置检验方法的详细说明请参照'Maintenance Handbook'的"Chapter 3 日日检验"部分。
吸嘴类型及适用元件
第 7 章
Cutting-edge Modular Mounter
HM520 Operation Handbook
7-4
本Chapter提供了各贴装头可使用的吸嘴、各吸嘴可处理的元件的信息。
吸嘴的类型及适用部件 > 高速贴装头用吸嘴(HSH)
吸嘴的类型及适用部件
吸嘴类型及适用元件
1.※高速贴装头用吸嘴(HSH)
吸嘴名 材料编号
适用部件
高度(T) 长度(L) 宽度(W)
重量 元件例示
HN020 AM03-026029A 2mm 0.3mm 0.2mm 0.269mg 0402芯片专用
HN030 AM03-026030A 2mm 0.4mm 0.25mm 0.515mg 0603芯片专用
HN035 AM03-026555A 2mm 0.45mm 0.3mm 0.762mg 0603, 1005芯片 (近距离贴装用)
HN040 AM03-026031A 2mm 0.7mm 0.4mm 1.66mg 1005, 1608, Mini-Mold, Resistor Array(2个)
HN045 AM03-026554A 2mm 0.8mm 0.5mm 2.52mg
1005, 1608, Mini-Mold, Resistor Array(2个) :
近距离贴装用
HN065 AM03-026557A 2mm 1.4mm 0.8mm 7.54mg 1608, 2012, 3216, SUMIN
HN080 AM03-026556A 2mm 1.6mm 0.9mm 9.4mg 2102芯片专用
HN140 AM03-026559A 2mm 1.6mm 1.6mm 17.2mg
2012, 3216, 3225R, MINR(L), Tantal, LED, Film
Capacitor, Resistor Array(4个), ESC Connector
HN220 AM03-026558A 2mm 2.5mm 2.5mm 42.6mg
3225, 4532, Chip-Coil, Power TR, Tantal, ESC
Connector, SOIC8, SSOP16, Resistor Array(8个)
ㆍ 请选择符合贴装部件的形状及尺寸的吸嘴。
吸嘴的类型及适用部件
吸嘴类型及适用元件
第 7 章
Cutting-edge Modular Mounter
HM520 Operation Handbook
7-5
本Chapter提供了各贴装头可使用的吸嘴、各吸嘴可处理的元件的信息。
吸嘴的类型及适用部件 > 多功能贴装头用吸嘴(MFH)
吸嘴的类型及适用部件
2.※多功能贴装头用吸嘴(MFH)
吸嘴名 材料编号
适用部件
高度(T) 最小元件宽度(W)
重量 元件例示
CN015-C AM03-027004A 15mm 0.15mm 0.404mg 03015芯片专用
CN020-C AM03-027001A 15mm 6.3~15.7mm 0.612mg 0402芯片专用
CN030-C AM03-027005A 15mm 8.4~12.2mm 1.87mg 0603芯片专用
CN040-C AM03-027006A 15mm 4.4~9.0mm 3.45mg 1005芯片专用
CN065-C AM03-027007A 15mm 6.3~15.7mm 10.10mg 1608, 2012, 3216, Melf, Hemt, SSOP03, TR(23), TR2, Chip-Tantal(3012)
CN080-C AM03-027010A 15mm 8.4~12.2mm 15.29mg 2012芯片专用
CN140-C AM03-027008A 15mm 4.4~9.0mm 46.84mg
3216, 6432, Chip-Aluminum(5753), Chip-Tantal(7343), TR(13),
Trimmer, SOP2(04), SOP(48), SSOP08
CN220-C AM03-027009A 15mm 6.3~15.7mm 115.7mg
Chip-Aluminum(7268), SOP(48), Connector, QFP(48), Chip-Coil(8280),
Chip-Tantal(8060)
CN400S-C AM03-027011A 15mm 8.4~12.2mm 382.3mg
Chip-Aluminum (9082), SOP(66), SOP2(50), QFP(44), PLCC(18),
SOJ2, Connector, TR(22), BGA (208G), Chip-
CN750L-C AM03-027796A 15mm 6.3~15.7mm 1344mg Coil(1212)
CN110-C AM03-027012A 15mm 8.4~12.2mm 2891mg QFP(256), BGA(388G)
ㆍ 请选择符合贴装部件的形状及尺寸的吸嘴。
