Swiss Engineering Durch die grosse Flexibilität und Modularität der ON YX 49 kann der Automatisierungsgrad der Maschine, je nach individuellen Kundenbedürfnissen angepasst werden. Z udem können diverse Optionen zum Arbei…
ONYX 49
Mit der ONXY 49 können sehr grosse und schwere Leiterplatten mit hoher Benutzerfreundlichkeit bearbeitet werden.
Die robuste Konstruktion und die vollautomatischen Achsen garantieren höchste Prozesspräzision
und Wiederholgenauigkeit:
• Leiterplatten-Grösse bis zu 800 mm x 630 mm.
• Leiterplatten-Dicke bis zu 10 mm.
• Bearbeitung von Bauteilen mit einer Grösse von 01005 bis 110 mm x 110 mm.
Die ONYX 49 basiert auf der bekannten und bewährten Technologie der ONYX 29. Dadurch dass der Arbeitsbereich aber
unterteilt werden kann, bietet die ONYX 49 grösstmögliche Prozess-Flexibilität. So kann zum Beispiel eine kalte Zone für
Dosieranwendungen deniert werden, bevor die Leiterplatte in eine heisse Zone gebracht wird, wo die Lötarbeiten
durchgeführt werden.
• 2000 Watt Multifunktions-Heissgaskopf:
• Löten von Bauteilen.
• Bauteilentfernung.
• Berührungslose und automatische Restlotentfernung.
• Alle Achsen sind motorisiert und werden in Echtzeit in geschlossenen Regelkreisen angesteuert.
• Manuelle Achsensteuerung über integrierte Handräder zur schnellen und präzisen Positionierung
des Heissgaskopfes.
• Automatische und ganzheitliche Prozesskontrolle.
• Acht Thermoelement-Anschlüsse zur Kontrolle der verschiedenen Prozesstemperaturen.
• Verarbeitung grosser Leiterplatten bis zu 800 mm x 630 mm.
• Eine Leiterplattenhalterung ermöglicht die Bearbeitung von Leiterplatten mit unregelmässigen Aussenmassen ohne
zusätzliche Fixierung.
• Anpassbare Vorwärmer mit einer Leistung von bis zu 12`000 Watt, mit integrierter Leiterplattenkühlung.
• Drei verschiedene Kühlsysteme zur Steuerung des Temperaturprols mit höchster Präzision.
• Automatische, im geschlossenen Regelkreis kontrollierte Kraftmessung der Z-Achse. Die Prozesse Aufnehmen,
Flussmittel Anbringen, Platzieren und Entfernen von Bauteilen, können somit automatisch ausgeführt werden.
Dadurch werden empndliche Bauelemente geschützt.
• Hochpräzise Gas-Durchusssteuerung im geschlossenen Regelkreis von 8 bis 80 l/min.
• Das MFOV Vision System ermöglicht die hochauösende Betrachtung von Bauteilen bis zu einer Größe von
70 mm x 70 mm (optional 110 mm x 110 mm).
• Automatische und berührungslose Restlotentfernung mit motorisiertem X / Y / Z-System.
HAUPTMERKMALE
Swiss Engineering
Swiss Engineering
Durch die grosse Flexibilität und Modularität der ONYX 49 kann der Automatisierungsgrad der Maschine, je nach
individuellen Kundenbedürfnissen angepasst werden. Zudem können diverse Optionen zum Arbeitsbereich
hinzugefügt werden, um alle Prozessschritte vollständig zu automatisieren.
Mit der ONYX 49 können die komplexesten Bauteile bearbeitet werden. Durch die geteilten Arbeitsbereiche, können
die Temperaturen für jeden Bereich individuell angepasst werden. Die Technologie der ONYX 49 ermöglicht es, die
richtige Temperatur genau dort anzuwenden wo sie gebraucht wird, um die optimale Qualität jedes Prozessschrittes
zu gewährleisten: Von der Bauteilentfernung, über die automatische und berührungslose Restlotentfernung,
dem Auftragen von Flussmittel oder frischer Lötpaste, bis zu der Positionierung und dem Einlöten neuer Bauteile.
DIE GRÖSSTE UND DIE FLEXIBELSTE
ANWENDUNGSGEBIETE
Reparaturen
Schlecht platzierte Komponente können exakt positioniert werden und defekte Bauelemente können zuverlässig
ausgetauscht werden.
Prototypenbau
Prototypen kleiner und grosser Leiterplatten können mit der ONYX 49 automatisch und ezient bestückt und
gelötet werden. Teure Bauteile können wiederverwendet werden.
Nachbestückung
Komponente welche während der Leiterplattenproduktion fehlen, können nachträglich bestückt und gelötet werden.
Auch einzelne Bauteile welche mit vorhandenen Produktionsanlagen nicht verarbeitet werden können, können nachträglich
bestückt und gelötet werden.
Bestückung
Auch wenn nur einzelne Komponenten auf einer Leiterplatte bestückt werden müssen, bietet die ONYX 49
wirtschaftliche Lösungen.
Bauteile
Die ZEVAC-Standarddüsen der bewährten ONYX und DRS-Anlagen können ohne Modikationen auf der ONYX 49
eingesetzt werden.
Mit der ONYX 49 können alle SMD-Bauteile und alle kundenspezischen Bauteile unkompliziert und sicher
verarbeitet werden.
Wiederverwenden, Recyceln, Upcyceln
Elektronikabfälle reduzieren und die Produktlebensdauer verlängern: Bauteile aus defekten Produkten ersetzen,
Leiterplatten mit neuen Komponenten ergänzen.
ONYX 49 – REPARATUR VON GROSSEN SMD LEITERPLATTEN
TECHNISCHE DATEN
Produktbezeichnung ONYX 49
Max. Leiterplatten-Abmessung (B x T) 800 mm x 630 mm
Verfahrweg Roboter 730 mm x 1200 mm
Leiterplattenstärke Bis zu 10 mm
Max. Bauelementhöhe 20 mm unten (30 mm optional)
70 mm oben (inkl. Leiterplattenstärke)
Max. Bauteil-Abmessung Standard 70 mm x 70 mm (bis 110 mm x 110 mm optional)
Visionsystem Objektgrösse 0.1 mm x 0.1 mm - 65 mm x 65 mm (bis zu 110 mm x 110 mm optional)
Bauelement- und Printbeleuchtung Anpassbare LED-Beleuchtung
Leistung Heizkopf 2000 W
Durchussrate Heissgas 20 - 80 l/min (Durchuss mit geschlossenem Regelkreis)
Vorwärmersystem 8 unabhängige Zonen von je 1500 W
Aktive Fläche: 650 mm x 860 mm
Druckluftanschluss 4 – 6 bar
Temperatur 20 - 475 °C
Heissgas Druckluft oder Stickstoff
Kühlgas Kühlluft direkt in Düse geleitet
Anschlussspannung 3 x 400 / 230 VAC 3 PNE 50 HZ 16 A
Steuerung Computergesteuert, Windows, VisualONYX
TM
Abmessung (B x T x H) 1820 mm x 1450 mm x 1720 mm

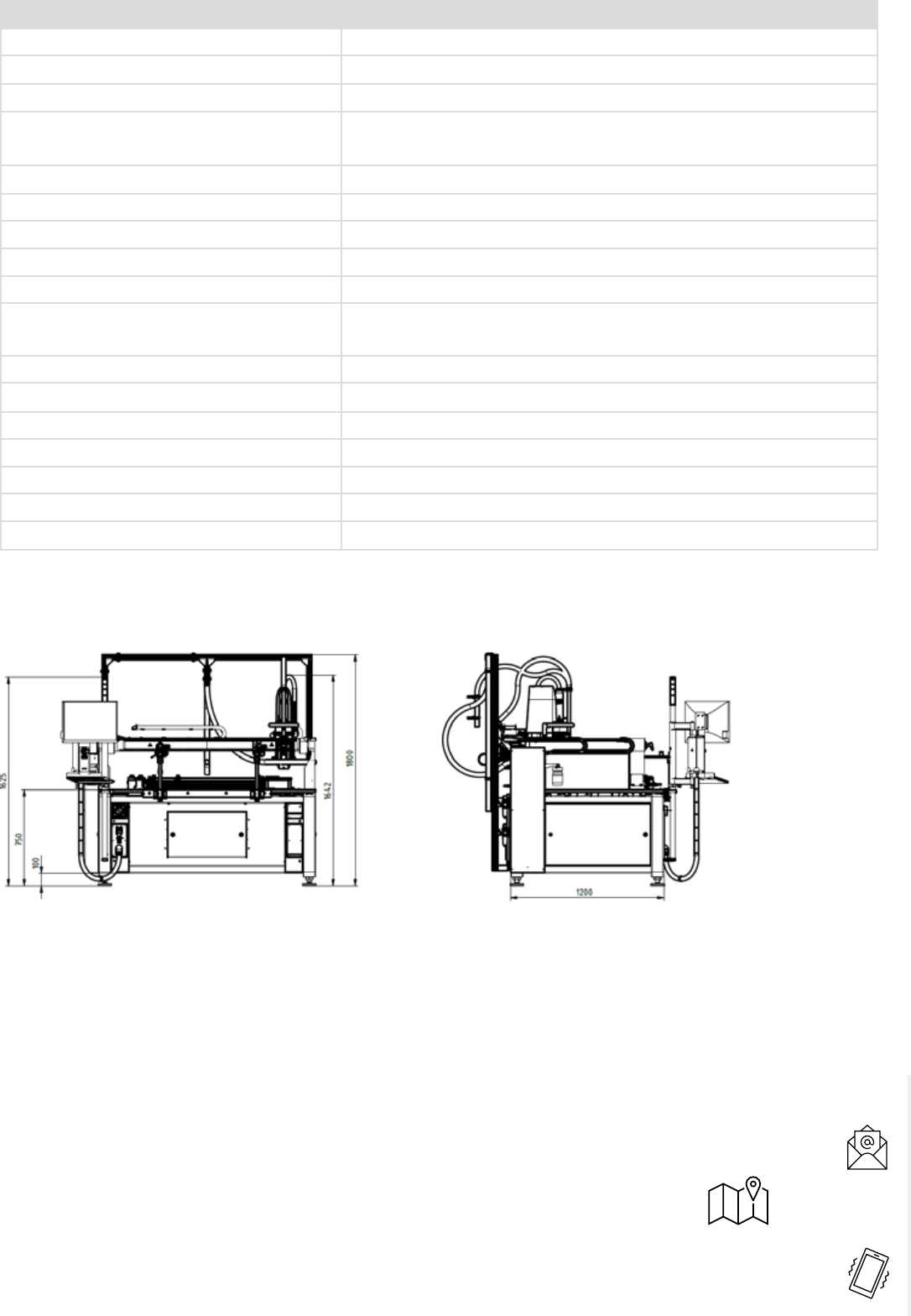

ABMESSUNG
Vogelherdstrasse 4
4500 Solothurn
Switzerland
info@zevac.ch
Tel. +41 32 626 20 80
Fax +41 32 626 20 90
