IO / Supply / Panel / Filter
Base Section
KLV-1503
1-4
NO
Parts_No.
Parts_Name
Q'ty
Remarks
Compati
Revision_No._date
1
KLV-M0140-00
CONV. I/O SUB ASSY.
1
see page "1-1".
2
KLV-M0150-00
P.SUPPLY SUB ASSY.
1
see page "1-1".
3
KLV-M0160-00
R.PANEL SUB ASSY.
1
see page "1-1".
4
KLV-M0190-00
NOISE FILTER ASSY.
1
see page "1-1".
5
KKE-M6513-30
CIRCUIT PROTECTOR,1P
2
QF42, QF51
6
KHN-M6513-01
CIRCUIT PROTECTOR,1P
1
QF41
7
KLV-M6561-00
POWER SUPPLY 1
1
GS21
8
KLV-M537A-10
NOISE FILTER
1
NF21
9
KLF-M537G-00
CONTACTOR,1
2
KM11, KM12
10
KLF-M537G-50
CONTACTOR,1
2
KM11A, KM12A
11
KHN-M643A-10
TERMINAL,POWER
2
12
KHN-M6543E-10
END PLATE
2
13
KHY-M537F-00
SAFETY RELAY
1
KM10
14
KJJ-M4580-04
I/O CONV. BOARD ASSY
1
P021
15
KLV-M0141-00
BRKT.,CONV. I/O
1
16
90K00-046030
DUCT
1
17
90K00-068030
DUCT
1
18
98902-03006
SCREW BINDING HEAD
11
19
97602-05310
SCREW PAN HEAD W/WASHER
14
20
90990-11J003
SCREW, PAN HEAD W/W
36
21
KLV-M0151-00
BRKT.,P.SUPPLY 1
1
22
KLV-M0152-00
BRKT.,P.SUPPLY 2
1
23
$NK-3N
NYLON CLIP
6
24
KLV-M0161-00
BRKT.,R.PANEL
1
25
$BAA1000
DIN RAIL
2
L=200mm
26
90K00-038020
DUCT
2
27
90K00-038025
DUCT
2
28
K46-M641F-00
PARTS, 1-3
4
29
KLV-M0191-00
BRKT.,NOISE FILTER
1
33
34
18
4
7
26
10
28
29
27
3
11
17
23
32
23
13
22
23
24
18
24
18
6
23
17
19
17
17
24
21
23
23
15
25
21
20
9
2
16
12
14
23
24
8
40
41
42
5
1
11
42
33
34
18
4
7
26
10
28
29
27
3
11
17
23
32
23
13
22
23
24
18
24
18
6
23
17
19
17
17
24
21
23
23
15
25
21
20
9
2
16
12
14
23
24
8
40
41
42
5
1
11
42
Servo / Selector / Fan / Regulator
Base Section
KLV-1503
1-5
NO
Parts_No.
Parts_Name
Q'ty
Remarks
Compati
Revision_No._date
1
KLV-M0170-00
SERVO UNIT ASSY.
1
see page "1-1".
2
KLV-M0180-00
CAM. SELECTOR ASSY.
1
see page "1-1".
3
KLV-M01C0-00
C/R BOX FAN ASSY.
1
see page "1-1".
4
KLV-M1140-00
E. C. REG. SUB ASSY.
1
see page "1-1".
5
KGY-M13D9-00
SEAL,PRESSURE
1
6
KHN-M220F-06
CAMERA SELECTOR
1
P031
7
KLA-M5802-23
HEAD SERVO UNIT ASSY
2
P083 ~ P088
8
KLA-M4506-00
HEAD I/O UNIT ASSY
1
P081, P082
9
KLS-M4508-11
REGENE.BOARD ASSY
1
P089
10
KLW-M53L6-00
FAN MOTOR ASSY.
1
FAN2
11
KLW-M53M4-00
FAN MOTOR ASSY.
2
FAN 6 7
12
KLV-M0171-00
BRKT.,SERVO UNIT 1
1
13
KLV-M0172-00
BRKT.,SERVO UNIT 2
1
14
KLV-M0173-00
BRKT.,SERVO UNIT 3
2
15
KLV-M0174-00
COVER,REGENE BOARD
1
16
90563-03J100
SPACER BOLT
4
17
91312-03006
BOLT HEX,SOCKET HEAD
8
18
91312-04006
BOLT HEX,SOCKET HEAD
8
19
92902-03200
WASHER,PLAIN
2
20
97602-03306
SCREW PAN HEAD W/WASHER
4
21
97602-05310
SCREW PAN HEAD W/WASHER
7
22
98902-03006
SCREW BINDING HEAD
4
23
90990-11J003
SCREW, PAN HEAD W/W
21
24
$NK-3N
NYLON CLIP
9
25
KLV-M0181-00
BRKT.,CAM. SELECTOR
1
26
KLV-M4131-00
BASE,C/R BOX
1
27
KLV-M4132-00
BRKT.,FAN
1
28
KLV-M4133-00
GUIDE,FLOW 2
1
29
KLV-M4134-00
COVER,FILTER 1
1
30
KLV-M4135-00
COVER,FILTER 2
1
31
KLV-M4136-00
FILTER
1
32
KJJ-M412B-000
CLAMP 2
4
33
91312-04040
BOLT HEX,SOCKET HEAD
8
34
91312-04030
BOLT HEX,SOCKET HEAD
4
35
97602-04306
SCREW PAN HEAD W/WASHER
2
36
91312-05012
BOLT HEX,SOCKET HEAD
5
37
92902-05200
WASHER,PLAIN
5
38
KLV-M1141-00
BRKT.,E.C. REG.
1
39
KLV-M8511-00
REGULATOR
1
40
KLV-M8512-00
PRESSURE GAUGE
1
41
90990-12J004
SCREW, BIN. HEAD W/W
2
42
$USD6-4
JOINT
2
7
8
3
4
6
3
6
6
2
5
4
6
6
1
14
5
10
6
6
11
20
28
14
23
21
29
14
26
9
25
24
26
27
23
16
13
15
17
12
14
22
19
18
30
7
8
3
4
6
3
6
6
2
5
4
6
6
1
14
5
10
6
6
11
20
28
14
23
21
29
14
26
9
25
24
26
27
23
16
13
15
17
12
14
22
19
18
30

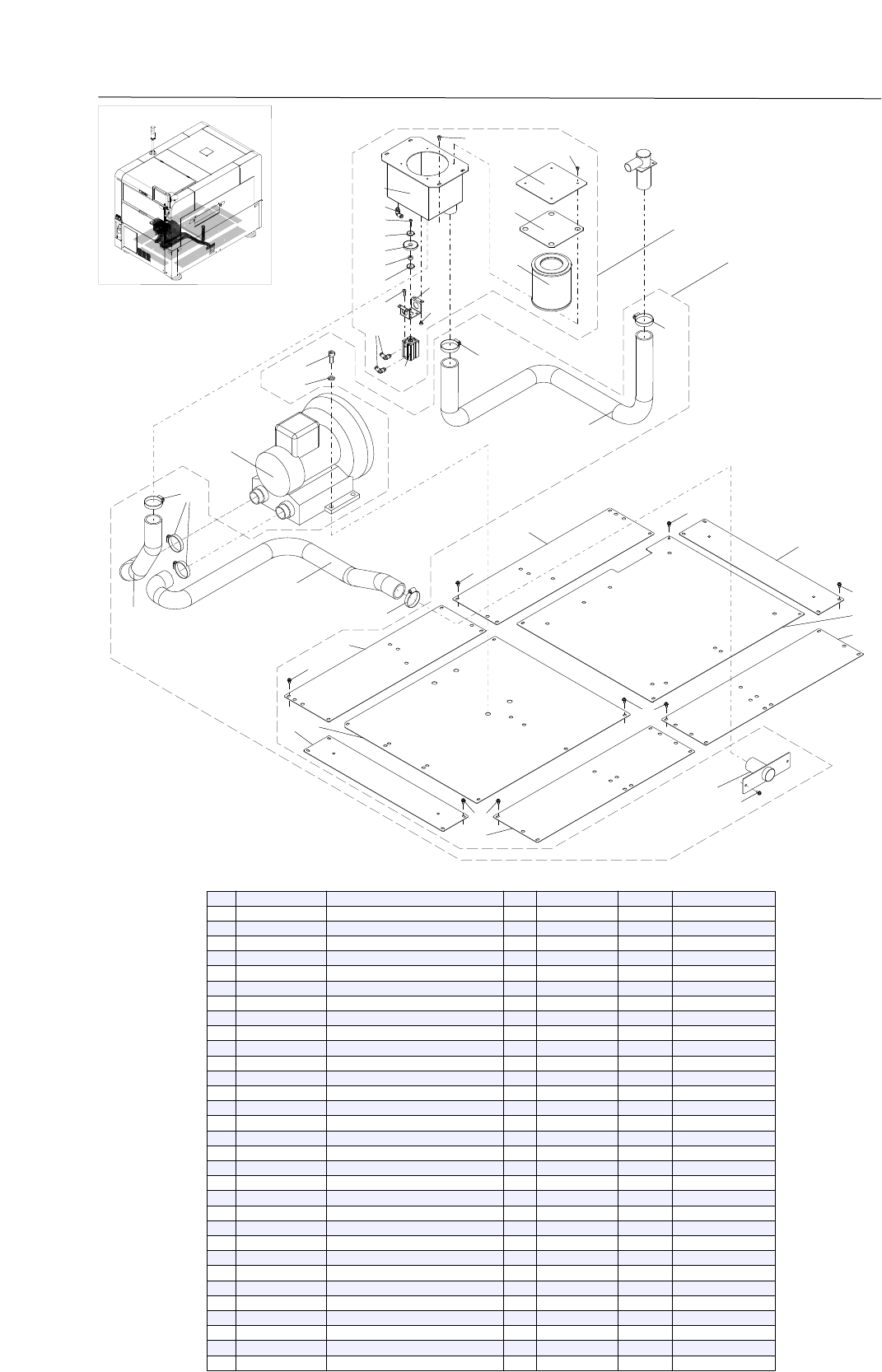

Blower / Box
Base Section
KLV-1503
1-6
NO
Parts_No.
Parts_Name
Q'ty
Remarks
Compati
Revision_No._date
1
KLV-M1111-00
PLATE,BOTTOM 1
1
2
KLV-M1112-00
PLATE,BOTTOM 2
1
3
KLV-M1113-00
PLATE,BOTTOM 3
2
4
KLV-M1114-00
PLATE,BOTTOM 4
2
5
KLV-M1115-00
PLATE,BOTTOM 5
2
6
97602-05310
SCREW PAN HEAD W/WASHER
31
7
KLV-M37A0-00
BLOWER ASSY.
1
see page "1-1".
8
KLV-M37B0-00
AIR FILTER BOX ASSY.
1
see page "1-1".
9
KLV-M3731-00
BLOWER MOTOR
1
M21
10
KLV-M37A1-00
JOINT,TUBE
1
11
KLV-M37A2-00
TUBE 38
1
L=1170mm
12
KLV-M37A3-00
TUBE 38
1
L=370mm
13
KLV-M37A4-00
TUBE 38
1
L=1020mm
14
KW3-M3690-00
TUBE BAND
6
15
90112-10J025
BOLT,HEX. SOCKET HEAD
4
16
92907-10100
WASHER, SPRING
4
17
KLV-M37B1-00
BOX,INLINE FILTER
1
18
KKX-M3713-00
COVER,FILTER BOX
1
19
KKX-M3714-00
GASKET
1
20
KKX-M3675-10
CYLINDER,CL UP
1
21
KKX-M3718-00
BRKT.2,CYL.
1
22
KGY-M3710-40
INL. FILTER ELEMENT
1
23
$TL4-M5
JOINT
3
24
90990-28J147
WASHER,PLAIN
1
25
90990-28J148
WASHER,PLAIN
1
26
90990-28J149
WASHER,PLAIN
2
27
91312-04018
BOLT HEX,SOCKET HEAD
1
28
91312-04006
BOLT HEX,SOCKET HEAD
4
29
92012-05016
BOLT BUTTON HEAD
4
30
98902-04006
SCREW BINDING HEAD
4
31
98902-05010
SCREW BINDING HEAD
4
