4 Vision Teach Station aufbauen
4.1 Anforderungen an den Aufstellort
4.1.1 Umgebungsbedingungen
Die Vision Teach Station hat eine Betriebszulassung sowohl für die Fertigung als auch für das
Büro. Die Umgebung muss trocken und staubfrei sein.
4.1.2 Elektrischer Anschluss
4
Tab. 4.1 - 1 Elektrische Anschlusswerte
4
4.1.3 Aufstellplatz für das Grundmodul
VORSICHT 4
Das Grundmodul wiegt ca. 30 kg.
Stellen Sie deshalb das Grundmodul auf einen stabilen Platz mit einer ebenen und sauberen
Unterlage.
Zum Transport des Grundmoduls sind aufgrund des Gewichts zwei Personen erforderlich.
Komponente Versorgungsspannung
Grundmodul 100 V~ bis 240 V~, 50/60 Hz
PC mit Weitbereichsstromversorgung
PC mit Umschalter 115 V~/230 V~
100 V~ bis 240 V~, 50/60 Hz
100 V~ bis 127 V~, 200 V~ bis 240 V ~
TFT-Monitor mit Weitbereichsstromversorgung 100 V~ bis 240 V~, 50/60 Hz
4 Vision Teach Station aufbauen Bedienungsanleitung Vision Teach Station 5.x.x
4.2 Anschlüsse und LED-Anzeigen am Grundmodul Ausgabe 05/2019
26
4.2 Anschlüsse und LED-Anzeigen am Grundmodul
4

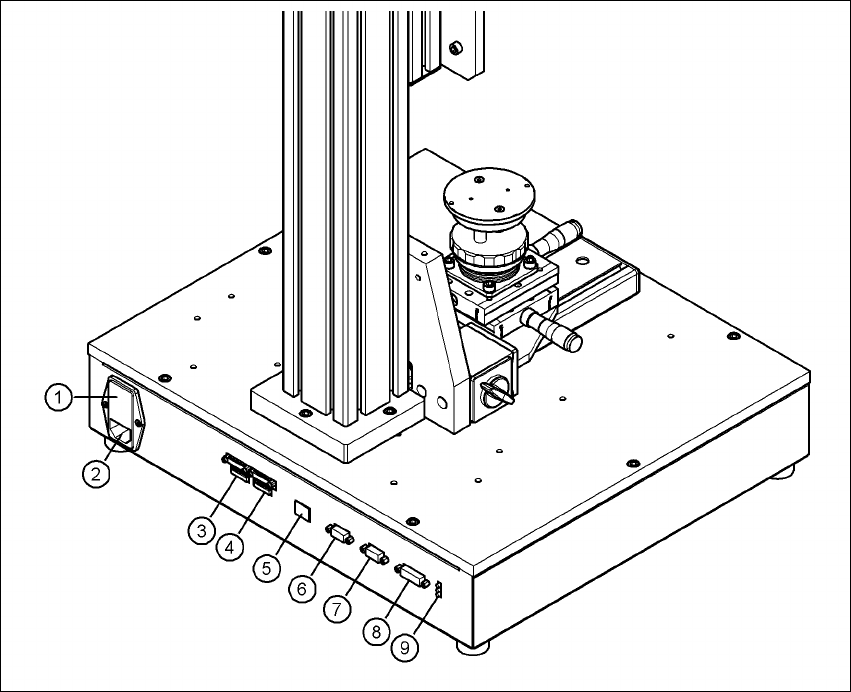

Abb. 4.2 - 1 Stecker und LED-Anzeigen am Grundmodul
(1) Netzschalter und Sicherungshalter für die 2,5 A-Sicherung
(2) Netzanschluss (110 V~ bis 240 V~)
(3) Anschluss für Kabel, Kopfkamera 1 (03040353-W1: 26-polig, 03040353-W2: 12-polig)
(4) Anschluss für Kabel, Kopfkamera 2 (03040353-W1: 26-polig, 03040353-W2: 12-polig)
(5) Anschluss Kamera-Bus-Kabel (03040359-xx) zum PC (nur bei installierter Kopfkamera)
(6) Anschluss für CAN-Bus-Kabel (03040362-xx) zum PC
(7) Anschluss für CAN-Bus-Kabel (03040355-W2) der stationären Kamera
(8) Anschluss für das Stromversorgungskabel (03040355-W1) der stationären Kamera
(9) LED-Anzeigen für Versorgungsspannungen, von oben nach unten:
+ 24 V- (rot)
+ 15 V- (gelb)
+ 42 V- (grün)
