Manuel d'utilisation E by SIPLACE 5 Tâches à effectuer sur la ma chine À partir de la version logiciel SC 712.1 Édition 05/2019 5.15 Rec harger les composants 251 5.15 Recharger les composants Vous trouverez des inf…
5 Tâches à effectuer sur la machine Manuel d'utilisation E by SIPLACE
5.14 Éviter des erreurs de piste À partir de la version logiciel SC 712.1 Édition 05/2019
250
5.14.3 Système de coordonnées des composants et angle de prise
5
Fig. 5.14 - 1 Positionnement du composant et angle de prise
Composant
spécial
Magasin de
barres :
Composants
chip
polarisés
0402
2220
L'anode doit impérati-
vement être alignée sur
l'axe positif X.
Type de boîtier Description 0°
Position dans le processus d'alimentation
Angle de prise /
angle des pipettes
Bande :
SOT 23
Magasin de
barres :
Bande :
Bande :
SO-IC
DIL-IC
SOT 194
Bande :
Trous
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
Manuel d'utilisation E by SIPLACE 5 Tâches à effectuer sur la machine
À partir de la version logiciel SC 712.1 Édition 05/2019 5.15 Recharger les composants
251
5.15 Recharger les composants
Vous trouverez des informations comment faire l'appoint de composants avec et sans code-
barres dans l'aide en ligne.
Veillez, pour les modules d'alimentation de bande, à procéder à temps à l'épissure d'une nou-
velle bande de sorte que les modules d'alimentation ne se vident pas.
Toutefois, ne pas épissurer les bandes trop tôt. Car lorsque vous enroulez l'extrémité de l'an-
cienne bande, après l'épissurage, sur le nouveau rouleau, il se peut que le rouleau de la nou-
velle bande soit trop plein. La bande peut glisser du rouleau et rester accrochée. Ceci
occasionnerait des erreurs de prise et des temps d'arrêt machine importants.
5 Tâches à effectuer sur la machine Manuel d'utilisation E by SIPLACE
5.16 Coupler ou découpler la table de changement À partir de la version logiciel SC 712.1 Édition 05/2019
252
5.16 Coupler ou découpler la table de changement
5.16.1 Consignes de sécurité pour le couplage ou découplage de la table de changement
5
5

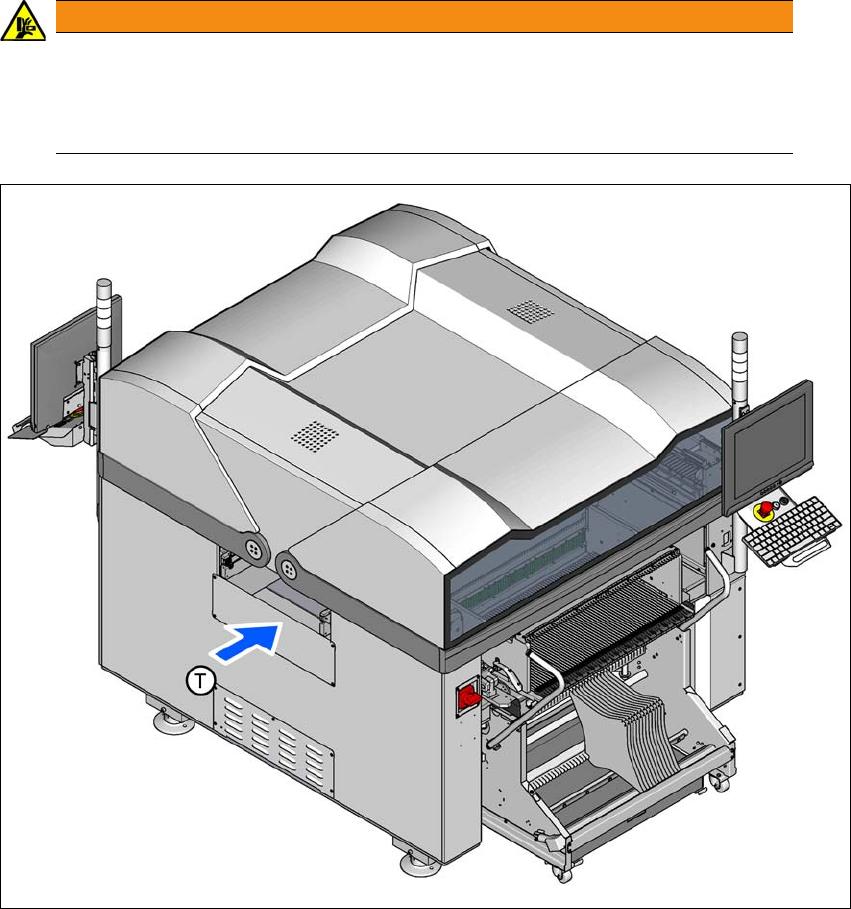

Fig. 5.16 - 1 Consignes de sécurité pour le couplage et découplage de la table de changement
En outre, la table de changement ne peut être couplée que lorsque les capots de protection sont
fermés.
AVERTISSEMENT
RISQUE DE COINCEMENT !
Il y a un risque de coincement lors du couplage et du découplage de la table de
changement.
Ne couplez ou découplez le chariot de composants que seul.
