3 WF 2 TX-Series V2 Instandhaltung Pipettenbehälter leeren und reinigen 0,5 min 1 / 1
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T2
Verschleißteil: Verbrauchsstoffe:
C3
www.asm-smt.com
1 Entnehmen Sie den Abwurfbehälter. 2 Entleeren Sie den Abwurfbehälter in einen
Abfalleimer.
3 Reinigen Sie den Abwurfbehälter.
4 Setzen Sie den Abwurfbehälter wieder ein. 5 Wiederholen Sie Schritt 1 bis 4 für die
anderen Stellplätze.
www.asm-smt.com
4 WF 2 TX-Series V2 Instandhaltung Zu wartenden C&P20x-Kopf entfernen 3 min 1 / 2
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T7, T8, T9, T94, T95
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com

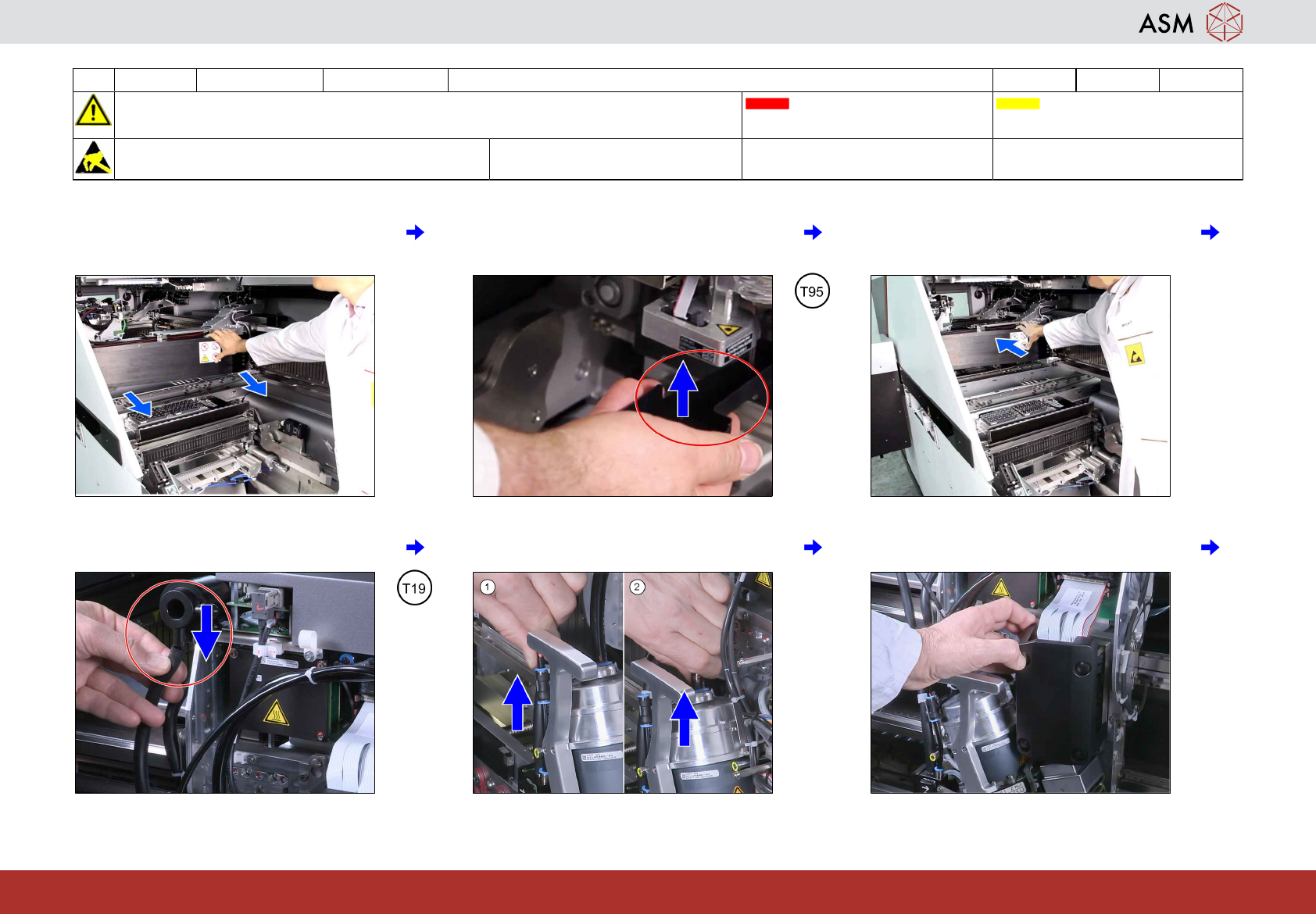

1 Verschieben Sie das Portal mit dem zu
wartenden Kopf bis zum Anschlag.
2 Setzen Sie die Schutzabdeckung auf den
BE-Sensor.
3 Verschieben Sie das Portal mit dem zu
wartenden Kopf in eine gute Arbeitsposi-
tion.
4 Stecken Sie den Abluftschlauch ab. 5 Stecken Sie die Pneumatikleitungen vom
Kopf ab.
6 Entfernen Sie die Schutzabdeckung.
