维修调整要领书 7-2 7- 2 调整传感器 · 调整传感器 DOG 的位置，要做到在滑板为 OPEN 、 CLOSE 的状态下，分别满足左图的规格调整值。 （参看下图） · 较难做到开闭分别为 1mm 的调整时，要把 DOG 稍微倾斜一点进行调整。 滑板为 OPEN 时 OPEN 传感器 传感器 碰块 传感器 碰块 CLOSE 传感器 LED 熄灭之后 再向左 1mm ATC OPEN 传感器 LED 点亮之后 再向右 1mm ATC…
维修调整要领书
7-1
7
ATC
7-1
气缸的更换
⑮
E3528729000
ATC_JOINT
1
⑯
WP0430801SC
WASHER M4
1
⑬
40001286
ATC_SPACER_RUBBER
1
⑭
GLA02335000
CLAMP_WASHER
1
⑪
NM6050001SC
Nut Ｍ５
1
⑫
B2107816000
Double-rod washer
1
⑨
40001285
GUIDE_SPACER
1
⑩
SL6044092TN
SEMS cap bolt（M4×40）
2
⑦
WP0451016SP
WASHER
1
⑧
E3404700000
THRUST_WASHER
2
⑤
SL6030692TN
SEMS cap bolt（M3×6）
1
⑥
SM6041402TN
SEMS cap bolt M4X0.7 L=14
1
③
40128209
SLIDER_ANGLE_S(Assembly)
1
④
40045978
SENSOR_DOG
1
Q'ty
①
PA160080300
AIR_CYLINDER(Assembly)
1
②
40128204
CYLINDER_PLATE(Assembly)
1
Part No.
Part name
①
⑨
⑧
⑧
⑦
⑥
⑪
⑫
⑬
⑭
⑮
⑩
⑤
④
⑯
如上图所示进行装配。
调整速度控制器，使滑动器开闭时间为 80±5msec。
维修调整要领书
7-2
7-2
调整传感器
· 调整传感器 DOG 的位置，要做到在滑板为 OPEN、CLOSE 的状态下，分别满足左图的规格调整值。
（参看下图）
· 较难做到开闭分别为 1mm 的调整时，要把 DOG 稍微倾斜一点进行调整。
滑板为 OPEN 时
OPEN
传感器
传感器
碰块
传感器
碰块
CLOSE
传感器
LED 熄灭之后
再向左 1mm
ATC OPEN 传感器
LED 点亮之后
再向右 1mm
ATC CLOSE 传感器
滑板为 CLOSE 时
维修调整要领书
8-1
危险
为防止因意外起动导致事故，请切断电源后，再进行操作。
8

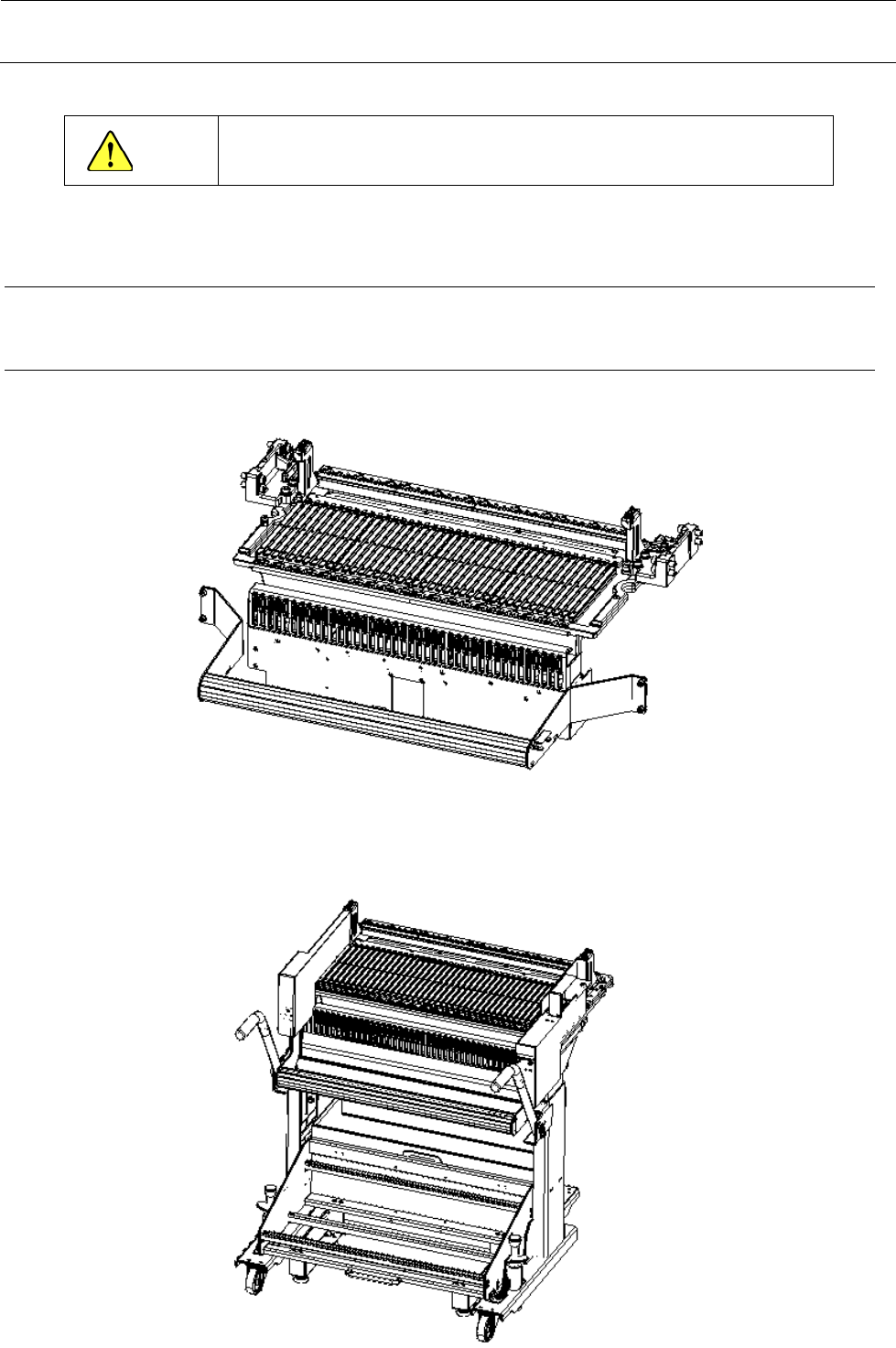

供料器台架・升降机
8-1
供料器台架
・固定台架
・统一更换台车
