操作手册Ⅱ 5-9 1) 用手动控制模式开动传送马达，检查滑轮旋转是否顺畅。 2) 若旋转不顺畅、或不旋转时，请更换滑轮。 1) 传 送 滑 轮安 装 在前 后 轨 道板 上 。 请 松 开 固 定 螺丝 ， 更 换 传送 滑 轮。 2) 更换后，请调整传送带的张力。 检查项目 5-2-7传送滑轮 实施频度：每周 检查内容 检查传送滑轮的动作 更换 更换传送滑…
操作手册Ⅱ
5-8
1) 请检查传送带有无明显的磨损、破损、松弛。
2) 有磨损、破损等时，请更换新的传送带。
1)把安装在 A 部位长孔中的“传送滑轮(前后 2 处)”松开，放松传送带的张力。
2)请从传送滑轮上拆下传送带，进行更换。
200mm
201mm
搬送ベルト
3) 请调整传送带的张力。
① 在传送带处于松弛状态时(在传送带上没有张力的状态)，用“油性笔”在传送带上平坦部分“B”
间距200mm处做2处标记。
② 按照与1)相反的步骤，转动“A部”的“传送滑轮”，撑紧传送带张力，在2处标记的间距达到
201mm的位置时拧紧传送滑轮。
③ 安装完毕后，执行「手动控制」数分钟，检查有无异常声音、脱落等问题。
④ 1周以后再检查1次张力。
〈传送带货号〉
IN、OUT 用
选项
基板尺寸 中心用
标准
传送延长 150mm 传送延长 250mm
M 40000864
L
40000863 40011058 40011065
L-Wide 40000790 － －
E
40001070
40001860 － －
检查项目
5-2-6传送带
实施频度：每周
检查内容 检查传送带的磨损、破损、松弛
更换 更换传送带
使用工具：
螺丝刀、扳钳
更换标准：1 年
操作手册Ⅱ
5-9
1) 用手动控制模式开动传送马达，检查滑轮旋转是否顺畅。
2) 若旋转不顺畅、或不旋转时，请更换滑轮。
1) 传送滑轮安装在前后轨道板上。
请松开固定螺丝，更换传送滑轮。
2) 更换后，请调整传送带的张力。
检查项目
5-2-7传送滑轮
实施频度：每周
检查内容 检查传送滑轮的动作
更换 更换传送滑轮
使用工具：
螺丝刀、扳钳
更换标准：
旋转不良时
检查项目
5-2-8气弹簧
实施频度：每周
检查内容 检查气弹簧的状态
レールプレート
プーリスペーサ
搬 送 プ ー
取付ねじ
平座金
六角ナット
ば ね 座
レールプレート
平座金
搬送プーリ
取付ねじ
平座金
六角ナット
ば ね 座
轨道板
垫片
弹簧垫圈
六角螺母
滑轮隔离圈
传送滑轮
六角螺母
垫片
轨道板
垫片
传送滑轮
固定螺丝
固定螺丝
弹簧垫圈
安全盖
安全盖不能保持一定角度时，请更换气弹
簧。
更换气弹簧，是在盖子转轴导轨的▼标记
被盖子转轴遮住的位置不能把盖子支撑
住时进行更换。
气弹簧
▼标记 盖子转轴
操作手册Ⅱ
5-10

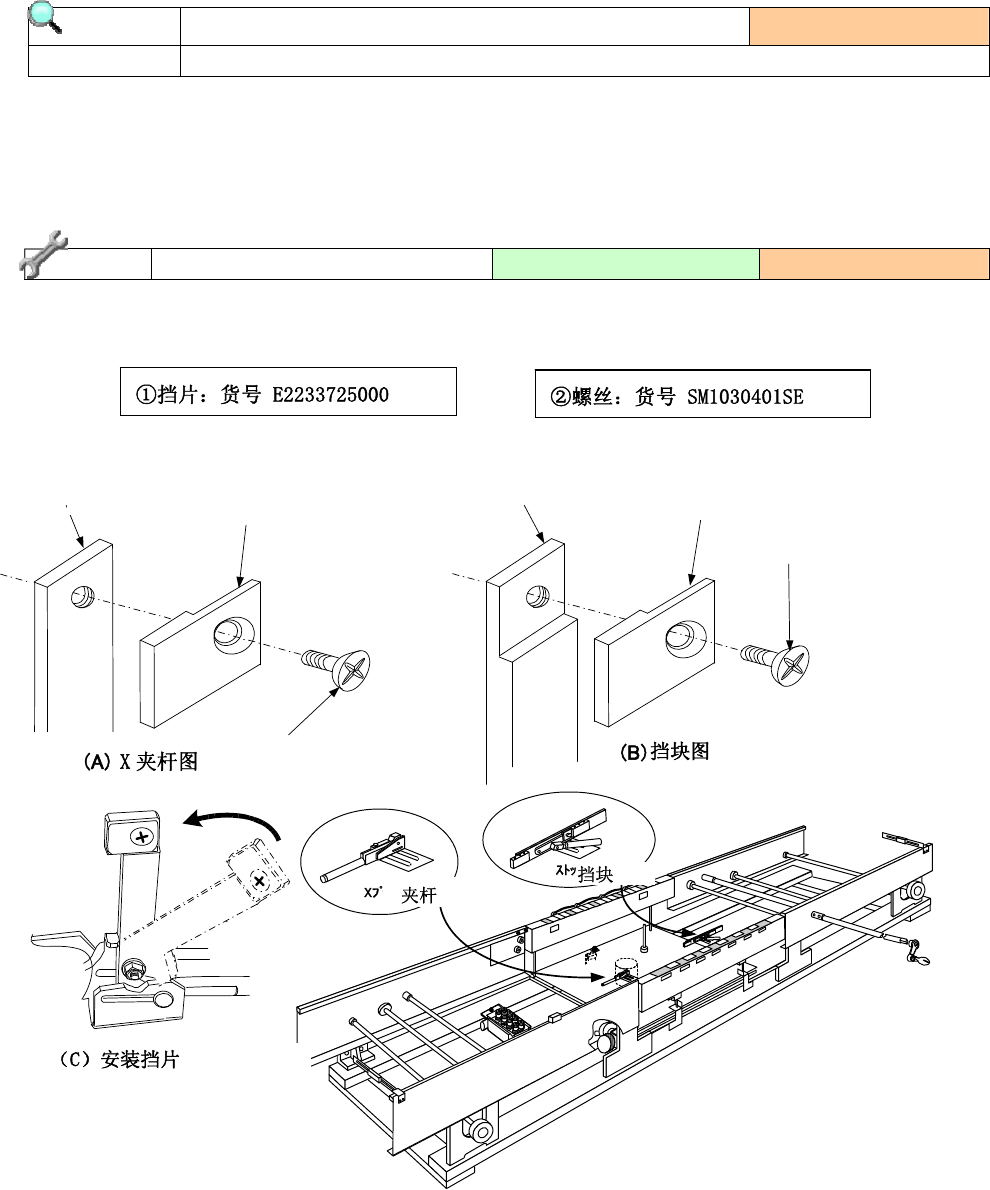

控制印刷基板传送方向的“(Ａ)X夹杆”和“(Ｂ)挡块”的端部，安装有“挡片①”。
“挡片①”因与基板摩擦会有磨损。
1) 挡片出现磨损、表面涂层剥离、基板定心不稳等现象时，请更换挡片。
1. 拧松螺丝②，更换挡片①。
2. 一定要按照下图（Ｃ）所示方向，安装挡片①。
KE-2080R 的 M、L 尺寸规格时使用以上元件，E 尺寸规格、L-wide 选项时，根据传送流动方向，
左→右：要将 40080766 挡片 R 安装到图（B）的挡块部分，
右→左：要将 40080767 挡片 L 安装到图（B）的挡块部分。
（X 夹杆使用共通的挡片）
检查项目
5-2-9挡片
实施频度：每周
检查内容 检查挡片的磨损、破损
更换 更换挡片 使用工具：螺丝刀 更换标准：2 年
③ストッパ
①ストッパチップ
②ネジ
①ストッパチップ
④Xプッシャ
②ネジ
X 夹杆
挡片
挡片
螺丝
螺丝
挡块
