9 Reparaturen an SmartFeeder 12mmX / 16mmX 9.14 Steuerplatine 234 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 9.14 Steuerplatine Die Steuerplatine des SmartFeeder 2x8mmX steht nicht als Ersatzteil zur…
9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.13 Griff mit Bedienfeld komplett
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 233

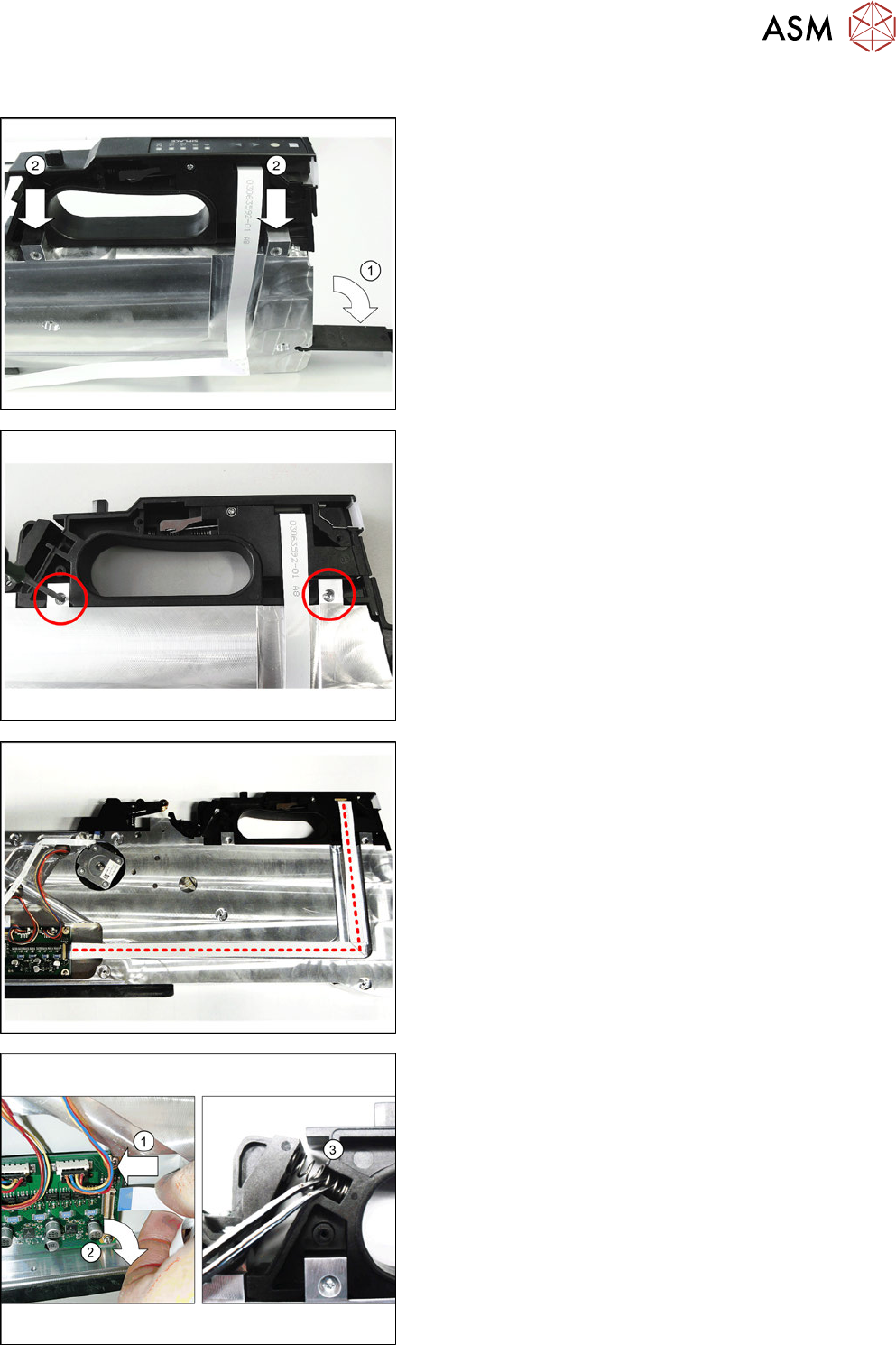

9.13.2 Griff montieren
► Stellen Sie das Zuführmodul senkrecht hin.
► Öffnen Sie die Folienentsorgungsklappe.(1)
► Schieben Sie den Griff von der rechten Seite in
Pfeilrichtung bis zum Anschlag in den Rahmen
des Zuführmoduls.(2)
► Schließen Sie die Folienentsorgungsklappe.
► Legen Sie das Zuführmodul vorsichtig auf die
rechte Seite
► Befestigen Sie den Griff mit den beiden gekenn-
zeichneten Schrauben mit 0,6Nm.
► Falten Sie das Flachbandkabel genau so wie das
alte Kabel.
► Verlegen Sie das Kabel wie abgebildet und
drücken Sie das Kabel im Kabelkanal auf das
doppelseitige Klebeband. Wenn nötig, ersetzen
Sie das Klebeband.
Achten Sie beim Verlegen darauf, dass am Ende
des Kabels die blaue Seite nach oben zeigt.
► Stecken Sie das Ende des Flachbandkabels mit
der blauen Seite nach oben bis zum Anschlag in
den abgebildeten Flachbandanschluss auf der
Steuerplatine.(1)
► Klappen Sie den Anschluss zu und stellen Sie si-
cher, dass das Kabel fest sitzt.(2)
► Setzen Sie die beiden Druckfedern in die Wippe
ein.(3)
► Befestigen Sie die linke und die rechte Seitenab-
deckung (siehe 9.3.2 "Linke Seitenabdeckung
montieren" [}189], 9.3.4 "Rechte Seitenabde-
ckung montieren" [}189]).
9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.14 Steuerplatine
234 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
9.14 Steuerplatine
Die Steuerplatine des SmartFeeder 2x8mmX steht nicht als Ersatzteil zur Verfügung, da die Da-
ten der Kalibrierung der Abholposition im EEPROM dieser Platine gespeichert sind.
Eine erneute Kalibrierung der Abholposition ist nur am Endprüfplatz der Zuführmodul-Fertigung bei
ASM möglich.
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.1 Gleitführung vorn / Gleitfolie
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 235
10 Reparaturen an SmartFeeder 24 - 104 mm X
Zuführmodul Artikel-Nr. Beschreibung
SmartFeeder 24mm X 00141373-xx
00141393-xx
SIPLACE SmartFeeder 24mm X
SIPLACE SmartFeeder 24mm X mit Spleißsensor
SmartFeeder 32mm X 00141374-xx
00141394-xx
SIPLACE SmartFeeder 32mm X
SIPLACE SmartFeeder 32mm X mit Spleißsensor
SmartFeeder 44mm X 00141375-xx
00141395-xx
SIPLACE SmartFeeder 44mm X
SIPLACE SmartFeeder 44mm X mit Spleißsensor
SmartFeeder 56mm X 00141376-xx
00141396-xx
SIPLACE SmartFeeder 56mm X
SIPLACE SmartFeeder 56mm X mit Spleißsensor
SmartFeeder 72mm X 00141397-xx SIPLACE SmartFeeder 72mm X mit Spleißsensor
SmartFeeder 88mm X 00141398-xx SIPLACE SmartFeeder 88mm X mit Spleißsensor
SmartFeeder 104mm X 00141399-xx SIPLACE SmartFeeder 104mm X mit Spleißsensor
10.1 Gleitführung vorn / Gleitfolie
Benötigtes Ersatzteil
Abb.83: Gleitfolie
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 24 – 104mmX 03019604Sxx Gleitfolie X-Feeder JUM-S-06LY
Benötigtes Werkzeug
●
Gleitfolienentferner
10.1.1 Gleitfolie entfernen
► Legen Sie das Zuführmodul vorsichtig mit einer
Seite auf eine stabile, ebene und saubere Unter-
lage.
► Setzen Sie den Gleitfolienentferner an der abge-
bildeten Position in die Gleitführung.
► Hebeln Sie die Gleitfolie aus der eingerasteten
Position.
► Ziehen Sie die Gleitfolie nach vorn aus der Gleit-
führung heraus.
