维修调整要领书 5- 13 5- 10 支撑台马达的更换（ BU 马达的更换） 1 ） 按照以下的程序卸下支撑台。 1. 把传送宽度调整到最大。 2. 请拆下 ② 支撑台定位螺丝（ 15 个），卸下 ① 支撑台。 ※ 处理滚珠螺杆时，请注意不要做把轴拔出之类的事。 内部的滚珠一出来就不能再使用了。 2 ） 请松开 ③ 编码器组件定位螺丝 ， 将编码器组件朝箭头方 向移动 ，使駆动支撑台滚珠螺杆用的同步 皮带放松张力。 图 5 -1 0-…
维修调整要领书
5-12
5-9
支撑台原点传感器（BU原点传感器）的更换
1） 从三传感器架卸下传感器。
2） 把传感器和传感器配件之间的距离调整为 1.0～1.9（目标是 1.5mm）。
图 5-9-1 BU 原点传感器
40136833「BU_SENSOR_BRACKET」
40129042「AWC/BU ORG SENSOR CABLE ASM」
SM4860801SC
维修调整要领书
5-13
5-10
支撑台马达的更换（BU马达的更换）
1） 按照以下的程序卸下支撑台。
1. 把传送宽度调整到最大。
2. 请拆下②支撑台定位螺丝（15 个），卸下①支撑台。
※ 处理滚珠螺杆时，请注意不要做把轴拔出之类的事。
内部的滚珠一出来就不能再使用了。
2） 请松开③编码器组件定位螺丝，将编码器组件朝箭头方向移动，使駆动支撑台滚珠螺杆用的同步
皮带放松张力。
图 5-10-2
3） 请松开④定位螺丝，把支撑台电动机组件连同转矩架组件一
起取出。
4） 请拆下⑤电动机固定螺丝，把电动机从托架上卸下。
5）拧松⑥固定螺丝，从马达轴部卸下转矩架组件。
6）请按照（4）～（1）的程序进行组装。
组装时，请进行以下的调整。
转矩架和支撑台马达的间隙调整
支撑台驱动用同步皮带的张力调整
支撑台的平面调整
支撑台偏差值
③
④
图 5-10-3
⑤
⑥
②
②
②
②
②
②
①
图 5-10-1
维修调整要领书
5-14
5-10-1

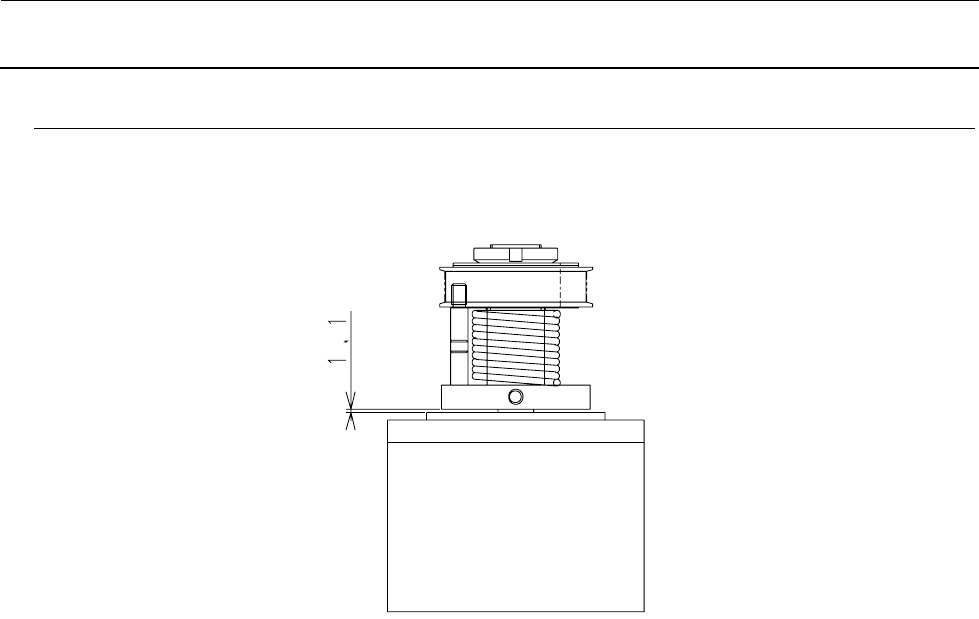

转矩架和支撑台马达的间隙
转矩架组件和支撑台马达之间的间隙为 1.1mm。
图 5-10-1-1 马达和转矩架
