- 60 - N OTE( 注記 ) * INS TAL LATI ON PO SITI ON A ND DIR ECT I O N VA RY I F THE P WB TR ANS FER R EF EREN CE IS D I FFE REN T. 基板搬送基準が異なると取付位置、方向が変わります。 REF .NO N OTE PART NO D E S C R I P T I O N 品 名 Q ty 1 400-00908 I…
- 59 -

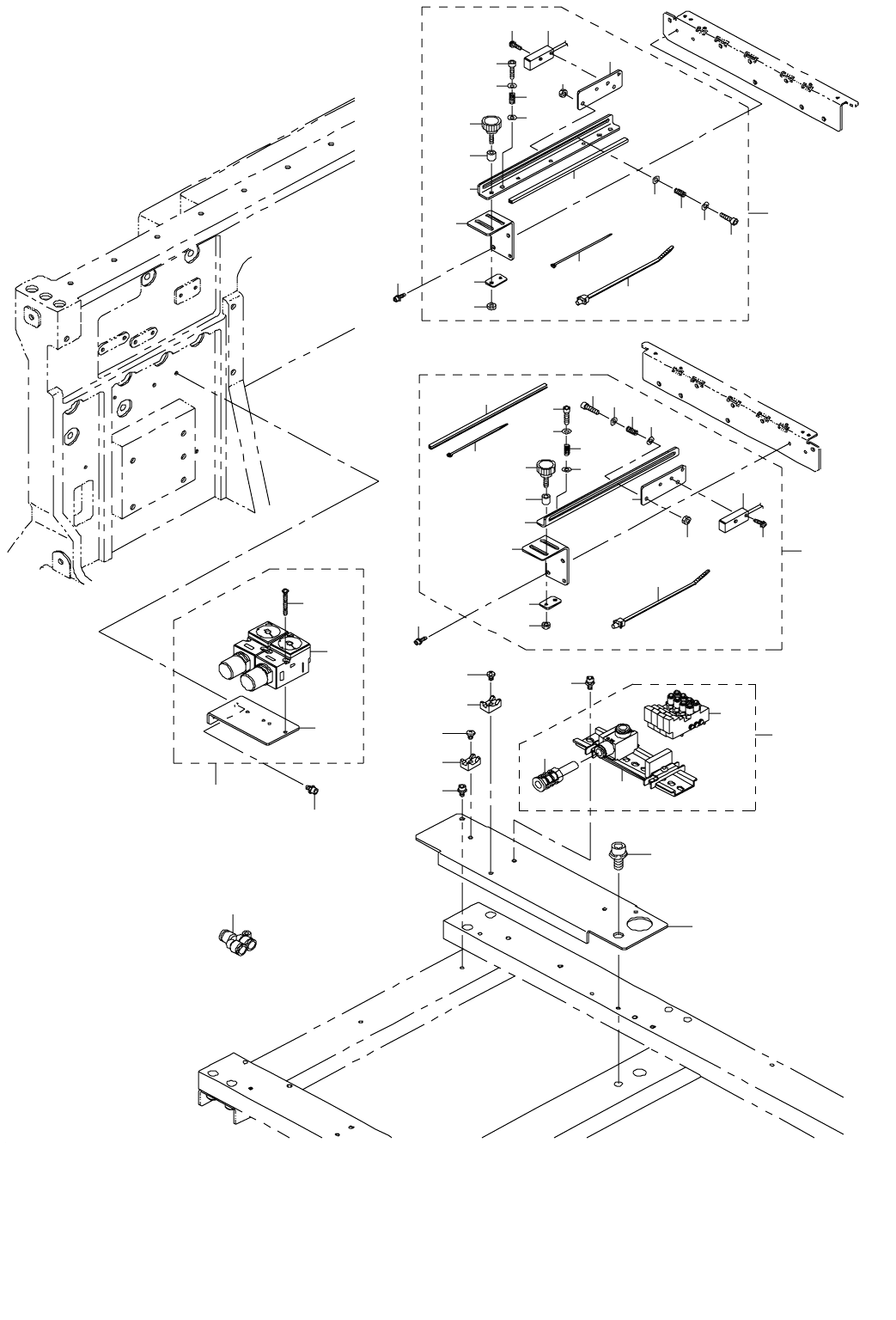

30.PWB CONVEYOR COMPONENTS (8)
基板搬送関係（８）
16
3
5
7
6
8
19
9
9
10
10
23
11
18
29
19
20
21
22
23
23
24
30
31
24
6
10
10
23
22
11
12
2526
13
27
14
15
28
33
33
1
4
17
2
32
42
40
41
43
37
35
38
36
34
39
44
45
46
47
48
48
49
49
- 60 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00908 IN SENSOR ASM.
インセンサ組
1
2 HX-0044000-00 CABLE BAND
束線バンド
(1)
3 400-01078 SENSOR BRAKET B
センサブラケット Ｂ
(1)
4 400-01079 SENSOR BRAKET C
センサブラケット Ｃ
(1)
5 400-01076 SENSOR SLIDE PLATE
センサスライドプレート
(1)
6 400-00912 SENSOR ADJUST SPRING
センサアジャストスプリング
(3)
7 G6518-880-000 SET PICK-UP
セットつまみ
(1)
8 400-58815 SPACER
スペーサ
(1)
9 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
(3)
10 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(6)
11 NM-6040002-SE NUT M4X0.7
六角ナット Ｍ ４ Ｘ ０．７ ２種
(3)
12 400-02208 IN_SENS_ASM
インセンサ組
(1)
13 SL-4031291-SC SCREW M3X12
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１２
(1)
14 HX-0036700-0A BUSH
ブッシュ
(0.16)
15 EA-9500B00-00 CLIP CV-70S
結束バンド ６０
(5)
16 400-01077 SENSOR BRAKET A
センサブラケット Ａ
(1)
17 400-00914 OUT SENSOR ASM.
アウトセンサ組
1
18 400-01076 SENSOR SLIDE PLATE
センサスライドプレート
(1)
19 400-00912 SENSOR ADJUST SPRING
センサアジャストスプリング
(3)
20 G6518-880-000 SET PICK-UP
セットつまみ
(1)
21 400-58815 SPACER
スペーサ
(1)
22 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
(3)
23 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(6)
24 NM-6040002-SE NUT M4X0.7
六角ナット Ｍ ４ Ｘ ０．７ ２種
(3)
25 400-02210 OUT SENS ASM
アウトセンサ組
(1)
26 SL-4031291-SC SCREW M3X12
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１２
(1)
27 HX-0036700-0A BUSH
ブッシュ
(0.16)
28 EA-9500B00-00 CLIP CV-70S
結束バンド ６０
(5)
29 400-01077 SENSOR BRAKET A
センサブラケット Ａ
(1)
30 400-01078 SENSOR BRAKET B
センサブラケット Ｂ
(1)
31 400-01079 SENSOR BRAKET C
センサブラケット Ｃ
(1)
32 HX-0044000-00 CABLE BAND
束線バンド
(1)
33 SL-6031092-TN SCREW
座金付き六角穴ボルト
4
34 400-00916 MANIFOLD VALVE A ASM.
コンベアバルブ組
1
35 PV-9150050-00 SOLENOID VALVE INSTALLING BASE
電磁弁取り付けベース
(1)
36 PV-1502093-00 5 PORT ELECTROMAGNETIC VALVE
５ポート電磁弁
(3)
37 PX-0500030-00 SILENCER
サイレンサ
(1)
38 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
39 400-00903 REGULATOR ASM.
レギュレータ組
1
40 PF-0200040-00 REGULATOR
レギュレータ
(2)
41 400-00904 REGULATOR BRACKET
レギュレータブラケット
(1)
42 SM-4033001-SC SCREW M3 L=30
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３０
(4)
43 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
44 PJ-3080400-06 UNION
ユニオンワイ
10
45 401-36103 MANIFOLD_VALVE_BR
マニホールドバルブ＿ ＢＲ
1
46 SL-6082092-TN BOLT
座金付き六角穴ボルト
1
47 SL-6040892-TN BOLT
座金付き六角穴ボルト
1
48 HX-0029400-00 FIXED BASE
固定ベース
2
49 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
2
- 61 -
31.ACCESSORIES PART COMPONENTS
梱包添付品関係
30
31
26
22
23
29
13
12
17
16
18
15
14
19
24
25
27
9
10
20
32
33
34
35
11
21
7
28
8
5
4
2
3
1
6
37
36
4039
38
