PTS-XPFL-05.1JE.pdf - 第325页
Transport bracket for BTU-AII BTU-AII用搬送固定部品 2QGGBR000400 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 GGTS3340 2 PLATE, FIXED プレート 固定 FE 2 H5321A 4 BOLT, HEX S…
8
9
10
2
2
11
12
13
14
3
3
1
1
7
4
5
6
8
9
10
8
9
10
8
9
10
4
5
6
2QGGBR000400
%78$,,⏝ᦙ㏦ᅛᐃ㒊ရ
7UDQVSRUWEUDFNHWIRU%78$,,
324
PTS-XPFL-05.1JE

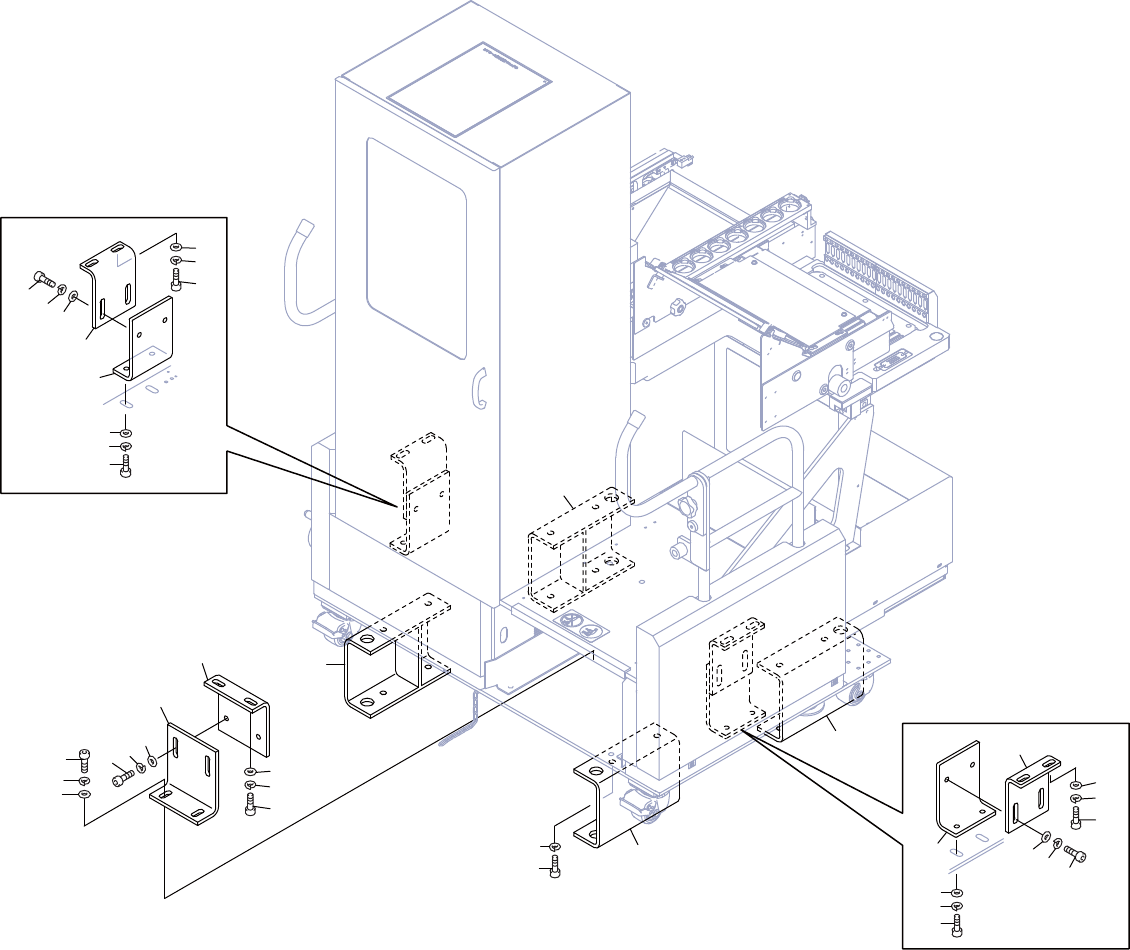

Transport bracket for BTU-AII
BTU-AII用搬送固定部品 2QGGBR000400
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGTS3340 2 PLATE, FIXED プレート 固定 FE
2 H5321A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
3 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
4 DNWZ1121 2 CLAMPER クランパ FE
5 H5299A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
6 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
7 GGTS2790 1 BKT ＢＫＴ FE
8 GGTS2740 4 BKT ＢＫＴ FE
9 H5322A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
10 W1024A 8 WASHER, LOCK ワッシャ スプリング 6M/M FE
11 GGWZ0070 1 BKT, STOPPER ＢＫＴ ストッパ FE
12 H5300A 1 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
13 W1023A 1 WASHER, LOCK ワッシャ スプリング 5M/M FE
14 W1044A 1 WASHER, FLAT ワッシャ 平 4W- 5 FE
325
PTS-XPFL-05.1JE
1
1
1
1
3
2
4
8
5
9
10
11
12
13
14
6
7
23
24
25
19
20
21
15
16
17
18
22
22
19
20
21
16
17
18
15
23
24
25
2QGGBR000300
078$,,⏝ᦙ㏦ᅛᐃ㒊ရ
7UDQVSRUWEUDFNHWIRU078$,,
326
PTS-XPFL-05.1JE
