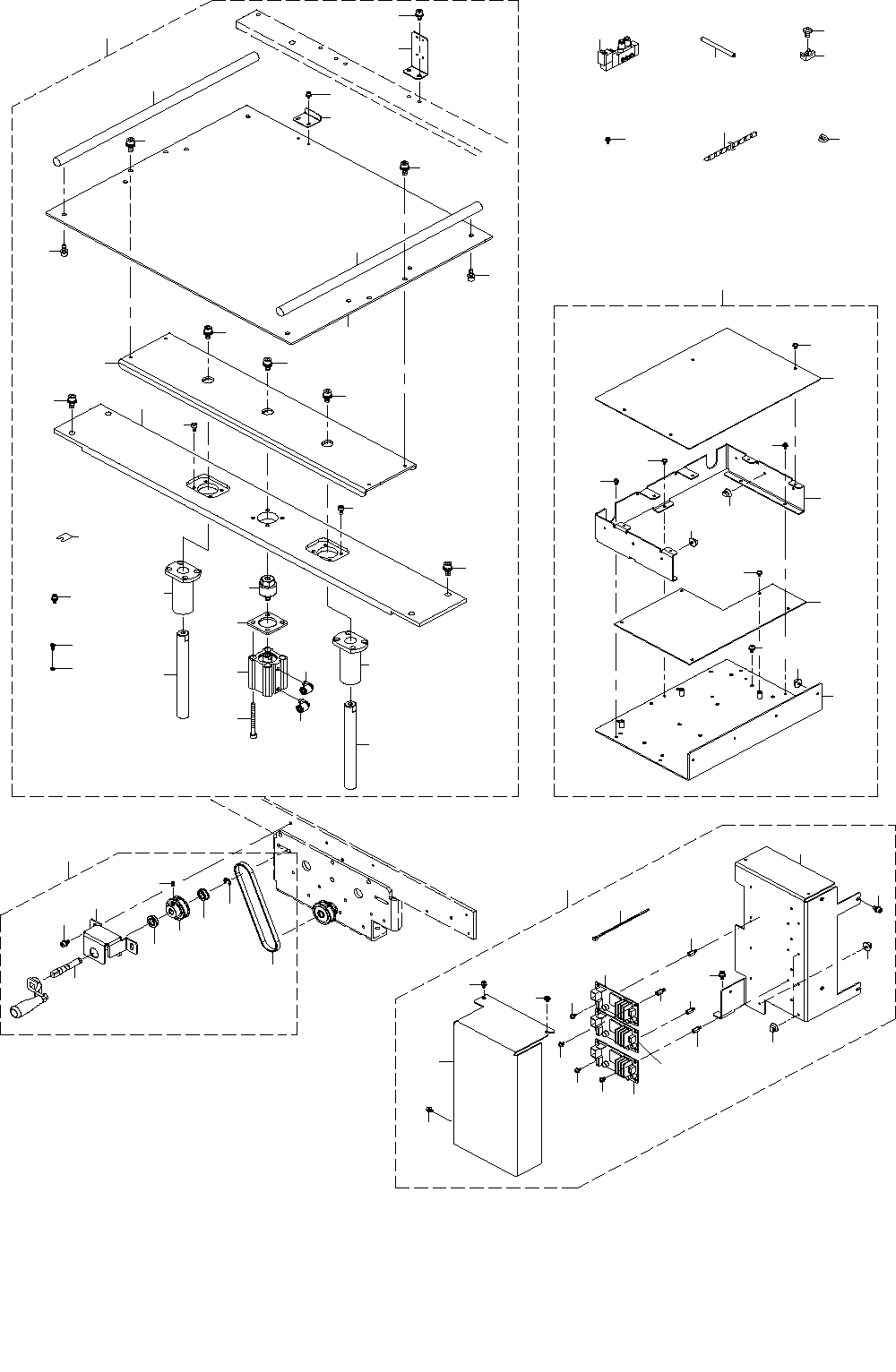

24.PWB CONVEYOR COMPONENTS (3)
基板搬送関係（３）
２９
４
５
６
７
８
９
１０
１０
１１
１２
１４
１５
１６
１１
１３
９
１０
６
１０
３
２
１８
２６
３１
３０
２３
３２
２１
１９
２０
２４
２６
２７
２８
２５
２２
２５
２５
２５
２４
２２
３３
３３
１
１７
３４
３５
３６
３７
- 48 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-88588 LEFT SENSOR UNIT_RS-1
レフトセンサ組 ＲＳ−１
1
2 401-46990 SENSOR_BR_A
センサＢＲ＿Ａ
(1)
3 401-46991 SENSOR_BR_B
センサＢＲ＿Ｂ
(1)
4 400-01079 SENSOR BRACKET C
センサブラケットＣ
(1)
5 400-01076 SENSOR_SLIDE_PLATE
センサスライドプレート
(1)
6 400-00912 SENSOR_ADJUST_SPRING
センサアジャストスプリング
(3)
7 400-58815 SPACER
スペーサ
(1)
8 G6518-880-000 SET PICK-UP
セットツマミ
(1)
9 SM-6041602-TN SCREW M4X16
六角穴 ボルト Ｍ４Ｘ１６
(3)
10 WP-0430801-SC WASHER M4
平座金 Ｍ４
(6)
11 NM-6040002-SE NUT M4X0.7 TYPE2
六角 ナット Ｍ４Ｘ０．７ ２種
(3)
12 401-29046 SIDE SENSOR CABLE ASM
ＳＩＤＥ センサケーブル組
(1)
13 SL-4031291-SC SCREW M3 L=12
座金付きなべ小ねじ Ｍ３ Ｌ＝１２
(1)
14 HX-0036700-0A GROMMET
エッジングブッシュ
(0.16)
15 EA-9500B00-00 CABLE BAND
束線バンド
(5)
16 HX-0044000-00 CABLE BAND
束線バンド
(1)
17 401-88589 RIGHT SENSOR UNIT_RS-1
ライトセンサ組 ＲＳ−１
1
18 401-46990 SENSOR_BR_A
センサＢＲ＿Ａ
(1)
19 401-46991 SENSOR_BR_B
センサＢＲ＿Ｂ
(1)
20 400-01079 SENSOR BRACKET C
センサブラケットＣ
(1)
21 400-01076 SENSOR_SLIDE_PLATE
センサスライドプレート
(1)
22 400-00912 SENSOR_ADJUST_SPRING
センサアジャストスプリング
(3)
23 G6518-880-000 SET PICK-UP
セットツマミ
(1)
24 SM-6041602-TN SCREW M4X16
六角穴 ボルト Ｍ４Ｘ１６
(3)
25 WP-0430801-SC WASHER M4
平座金 Ｍ４
(6)
26 NM-6040002-SE NUT M4X0.7 TYPE2
六角 ナット Ｍ４Ｘ０．７ ２種
(3)
27 401-29046 SIDE SENSOR CABLE ASM
ＳＩＤＥ センサケーブル組
(1)
28 SL-4031291-SC SCREW M3 L=12
座金付きなべ小ねじ Ｍ３ Ｌ＝１２
(1)
29 HX-0036700-0A GROMMET
エッジングブッシュ
(0.16)
30 EA-9500B00-00 CABLE BAND
束線バンド
(5)
31 HX-0044000-00 CABLE BAND
束線バンド
(1)
32 400-58815 SPACER
スペーサ
(1)
33 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
4
34 HX-0066600-00 CABLE CLAMP
ケーブルクランプ
2
35 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
2
36 HX-0029400-00 FIXED BASE
固定 ベース
2
37 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
2
