QA表 机种 确认方法 用张力测定计测定Ｔ皮带的张力。 调整方法 把同步皮带Ｔ调整到适当的张力。 把拉力棒的前端挂住T电动机皮带轮前端及Ｔ空转皮带轮前端，朝箭头方向拉，在此状态下用安装螺丝固定。 张力测定计设定值 Ｗｅｉｇｈｔ： 0.9 g/m Ｗｉｄｔｈ： 4.0 mm Ｓｐａｎ： 53.6 mm (电动机侧) 42.5 mm (空转侧) 适当张力 16.6±１ N (电动机侧) 16.6±１ N (空转侧) 影响θ轴的稳定时间（稳定…
QA表
机种
确认方法

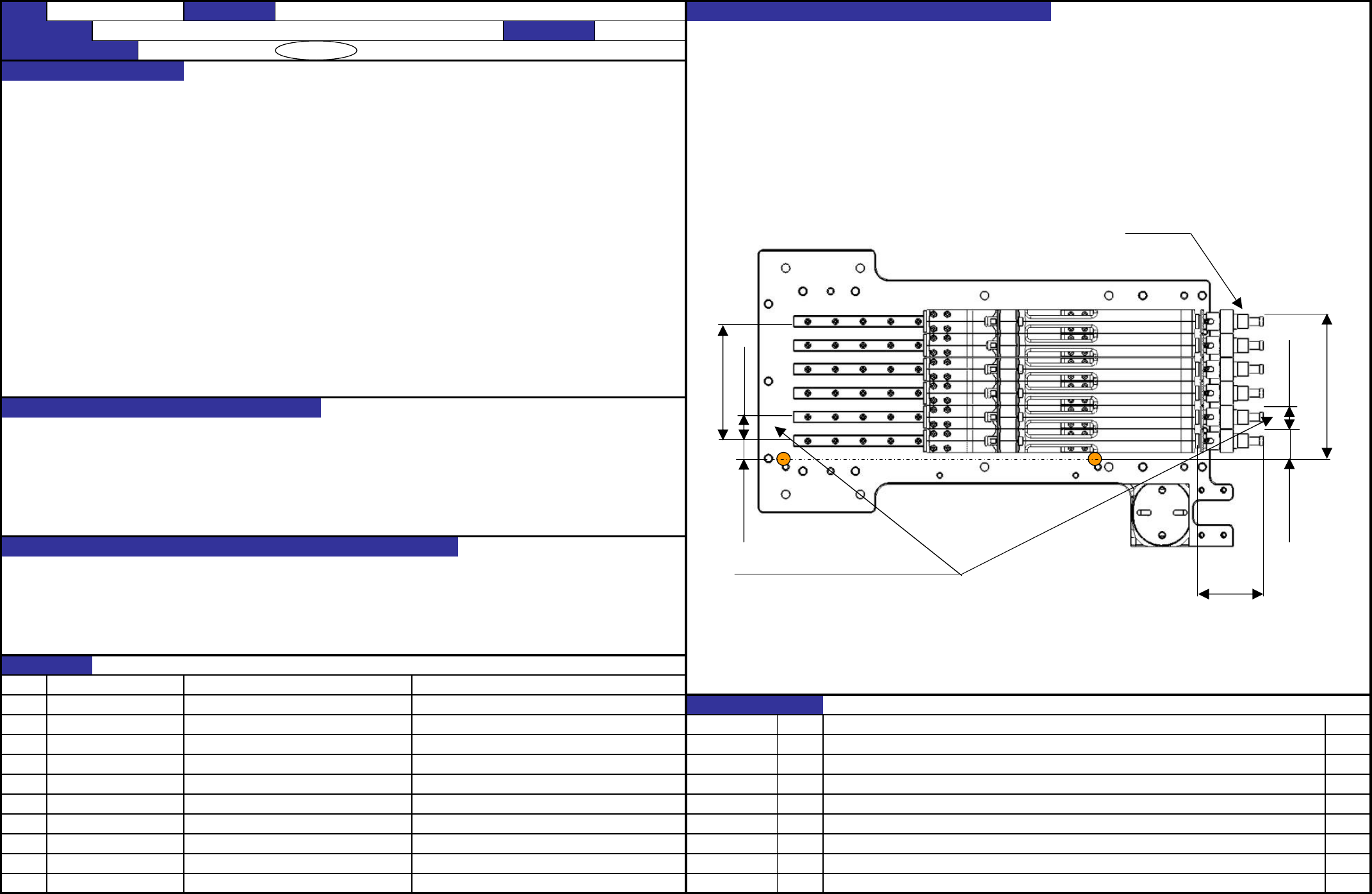

以贴装头托架安装用的2根平行销为基准，测量,(6个)的ＭＡＸ－ＭＩＮ。
如下图所示，应在治具吸嘴前端距贴装头托架面97.5mm的位置上测量。
调整方法
１．更换零件（贴装头支架）
２．调整后直线导轨的平行，调整贴装头支架和Ｚ滑动架轴芯位置。
大大影响同时吸附时的吸附可靠性。
元件吸附异常
芯片跳起
ＬＡ识别异常
贴装精度恶化
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
2013/2/1
JM-20 装置名称 贴装头单元 确认方法及调整方法（故障处理方法）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
功能名称 X方向轴转动中心
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
以贴装头托架安装用的2根平行销为基准,6的ＭＡＸ－ＭＩＮ为０．０２ｍｍ以下。
编制日期
货号 品名 有关质量特性
40136804 Z_LM GUIDE
40136760 贴装头支架
E2101998000 治具吸嘴
变更履历
日期 内容
'13.02.01 新設
治具吸嘴
(吸嘴前端基板高度位置)
17±0.01021.5±0.020
97.5
5×(17±0.010) = 85
17±0.01014.5±0.020
5×(17±0.010) = 85
各轴相互差在10μm以内
（以Z轴的振摆中心调整）
【3】-5
QA表
机种
确认方法
用张力测定计测定Ｔ皮带的张力。
调整方法
把同步皮带Ｔ调整到适当的张力。 把拉力棒的前端挂住T电动机皮带轮前端及Ｔ空转皮带轮前端，朝箭头方向拉，在此状态下用安装螺丝固定。
张力测定计设定值
Ｗｅｉｇｈｔ： 0.9 g/m
Ｗｉｄｔｈ： 4.0 mm
Ｓｐａｎ： 53.6 mm (电动机侧)
42.5 mm (空转侧)
适当张力
16.6±１ N (电动机侧)
16.6±１ N (空转侧)
影响θ轴的稳定时间（稳定特定），大大影响贴装精度。
上面图
贴装精度恶化
发生电机速度振荡
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JM-20 装置名称 贴装头单元 确认方法及调整方法（故障处理方法）
功能名称 θ皮带张力 编制日期 2013/2/1
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40136781 T_MOT_BELT
变更履历
货号 品名 有关质量特性
内容
40136775 T_MOTOR_PULLEY '13.02.01 新設
40136782 T_TENSIONER_BELT
日期
40136798 T_IDLER_PULLEY
电动机侧Span：53.6mm
空转侧Span：42.5mm
空转侧Span：42.5mm
【3】-6
QA表
机种
确认方法
以张力计测量同步皮带Z的张力。
把同步皮带Ｚ调整到适当张力。 调整方法
把螺丝插到Ｚ马达，朝箭头方向用21.6Ｎ（2.2kgf)力拉，然后拧紧安装螺丝。
适宜张力
Ｗｅｉｇｈｔ： 0.9 g/m 10.5±1 N
Ｗｉｄｔｈ： 8.0 mm
Ｓｐａｎ： 45.0 mm
影响Ｚ的稳定时间（稳定特性），大大影响贴装精度。
贴装精度恶化。
ＬＡ测定异常
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JM-20 装置名称 贴装头单元 确认方法及调整方法（故障处理方法）
功能名称 Z皮带张力 编制日期 2013/2/1
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
张力计设定值
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
40046522 同步皮带Ｚ
变更履历
40136335 SERVO MOTOR 30W
日期
'13.02.01
内容
新設
Ｚ马达
同步皮带Ｚ
【3】-7
