Rev 1.0 维修调整要领书 13-41 13-9 ．护罩关系 13-9-1 ．操作装置的构成 操作装置由以下基板构成 。 ①４０１３７７０８ 操作基板组件 13-9-2 ．操作基板组件（ 40137708 ）的跨接设定 操作基板的跳线设定请参照图 13-9-2-1 进行。 注 1 W1 跨接设定如下表所示。 前侧基板： W1 1-2 3-4 5-6 7-8 无 HOD ○ 有 HOD ★ 记号○：装有跨接开关；记号★：装有 HOD …
Rev 1.0
维修调整要领书
13-40

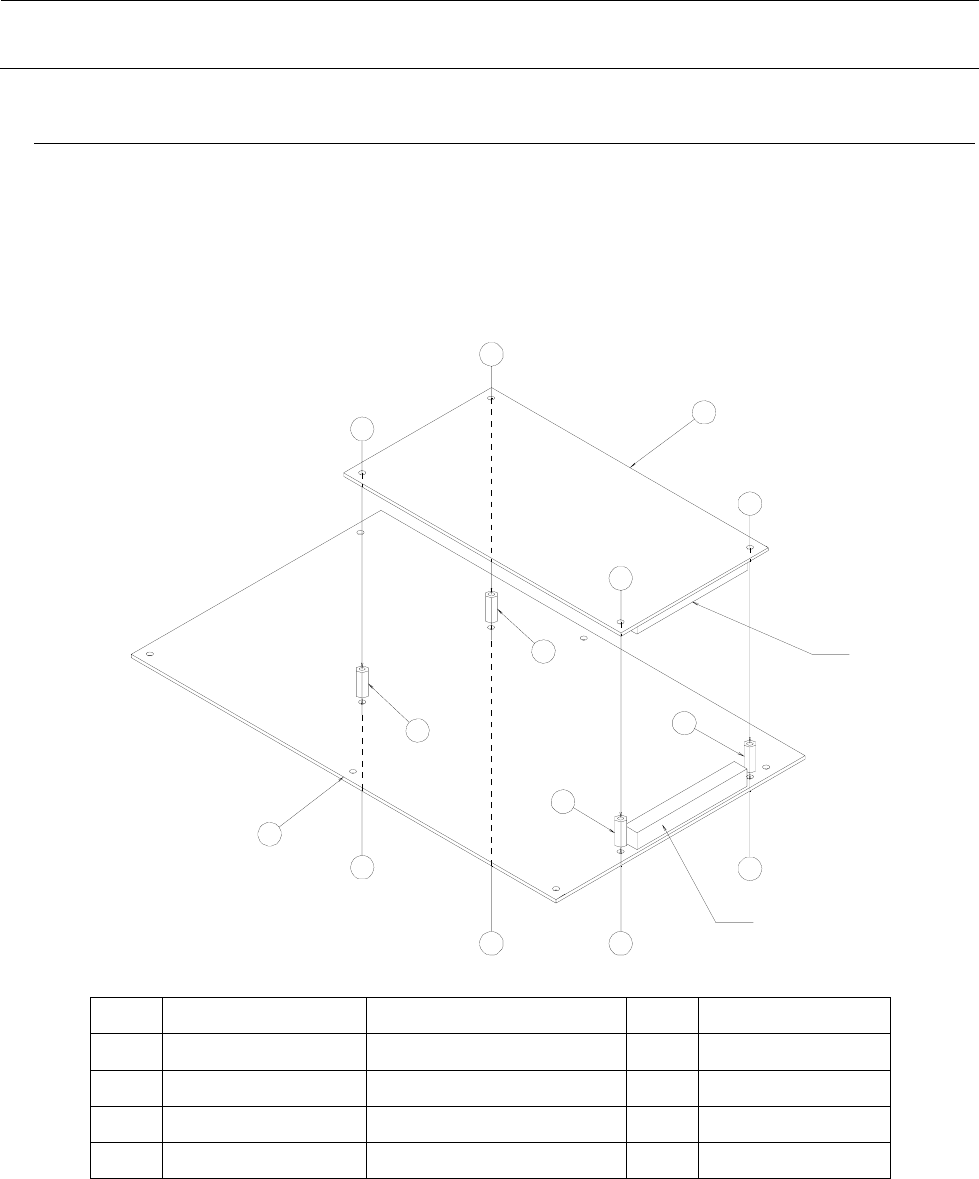

13-8-2-2．贴装头中继基板的连接
HEAD RELAY PCB ASM 在 HEAD MAIN PCB ASM 上方隔着间隔套管进行插接器连接。插接器要连
接的是 HEAD MAIN 侧 CN21 与 HEAD RELAY 侧 CN34（装在钎焊面）之间。
该基板更换后没有需要调整的项目等。
4
4
4
4
4
4
4
4
2
1
3
3
3
3
CN21
CN34
记号 货号 品名 数量 备注
① 40090481 HEAD MAIN PCB ASM 1
② 40044565 HEAD RELAY PCB ASM 1
③ HX00079000C 间隔套管 12mm 4
④ SL4030681SC 有头螺钉 M3×6 8
图 13-8-2-2-1 贴装头中继基板和贴装头主基板的连接
Rev 1.0
维修调整要领书
13-41
13-9．护罩关系
13-9-1．操作装置的构成
操作装置由以下基板构成。
①４０１３７７０８ 操作基板组件
13-9-2．操作基板组件（40137708）的跨接设定
操作基板的跳线设定请参照图 13-9-2-1 进行。
注 1 W1 跨接设定如下表所示。
前侧基板：W1
1-2 3-4 5-6 7-8
无 HOD ○
有 HOD ★
记号○：装有跨接开关；记号★：装有 HOD 时无跨接开关。
图 13-9-2-1
Ｗ５
Ｗ１
注１
Rev 1.0
维修调整要领书
13-42
SW7 SW8 SW1 SW2
SW3
SW9
SW4 SW5 SW6
13-9-3．操作 SW 基板开关的安装
操作ＳＷ基板上的插座，请按照下列规格安装起动开关、停止开关等按键开关。
1） 组成
（1）正面（ST、JE、CH）
No. 开关名称 发光二极管 LED 监视窗 透镜 备注
SW1 ONLINE
不使用
SW2 START HA005340020 HA005520030 HA00552001B
SW3 SERVO FREE HA005340020 HA005340060 HA00534004A HA00552001A 监视窗附带盖罩
SW4 ORIGIN HA005340020 HA005340060 HA005520030 HA00552001A
SW5 STOP HA005340020 HA005520030 HA005520010
SW6 1 CYCLE HA005340020 HA00534006B HA005520030 HA00552001B
SW7 CONSOLE SELECT
不使用
SW8 BANK ENABLE
不使用
SW9 EMERGENCY 40002205
