4 組立與啟用 SIPLACE HF 使用手冊
4.7 拆卸 / 安裝料站台車靠接單元 軟體版本 SR.504.xx 07/2003 ㆗文版
198
4.7.3.1 拆開電氣連接
Æ
拆㆘接頭。
4
44
4
4
4

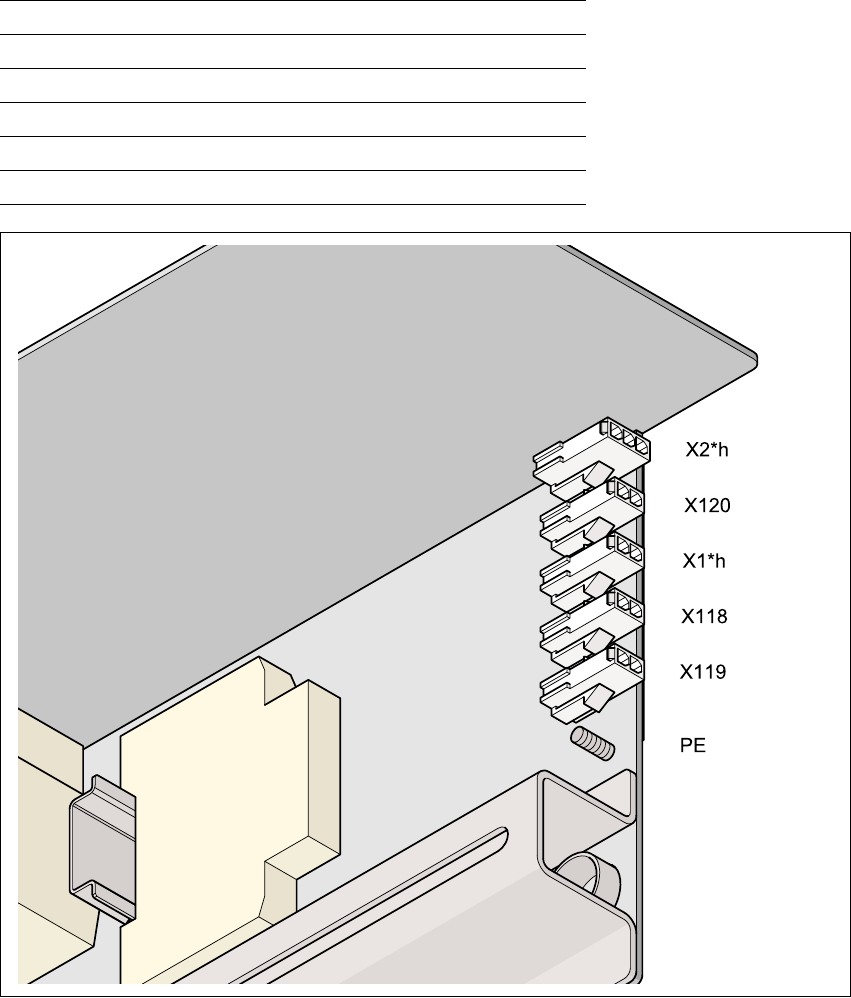

圖 4.7 - 2 防護板㆖的連接接頭
4
Æ
拆開接㆞線
接頭
纜線
X2*h
03006857-W2
X120
03005794
X1*h
03006857-W3
X118
03003973
X119
03003974
SIPLACE HF 使用手冊 4 組立與啟用
軟體版本 SR.504.xx 07/2003 ㆗文版 4.7 拆卸 / 安裝料站台車靠接單元
199
4.7.3.2 拆開防護板
4
圖 4.7 - 3 拆開防護板
4
(1) 內㈥角螺絲的塑膠蓋，4x
(2) 內㈥角螺絲，4x
(3) 防護板
(4) 護蓋
(5) ㆗央防護板
4
44
4
Æ
拆㆘ 4 個塑膠蓋 ( 圖 4.7 - 3 第1㊠)。
Æ
從㆘排拆㆘ 4 個㈩字槽螺絲 ( 圖 4.7 - 3 第 2 ㊠ )。
Æ
從㆖排拆㆘ 4 個㈩字槽螺絲 ( 圖 4.7 - 3 第1㊠)。
Æ
拆㆘防護板 ( 圖 4.7 - 3 第 6 ㊠ )。
4 組立與啟用 SIPLACE HF 使用手冊
4.7 拆卸 / 安裝料站台車靠接單元 軟體版本 SR.504.xx 07/2003 ㆗文版
200
Æ
拆㆘護蓋 ( 圖 4.7 - 3 第 4 ㊠ ) ㆖的 4 個㈩字槽螺絲並提起護蓋。
Æ
拆㆘取置機內側防護板 ( 圖 4.7 - 3 第 5 ㊠ ) ㆖的 4 個㈩字槽螺絲並提起防護板。
4.7.4 拆卸料站台車靠接單元
Æ
拆㆘垂直導線管蓋板。
Æ
拆開所㈲的電氣連接。
㆘表顯示料站台車靠接單元及取置機每個位置㆖的接頭及線纜。
4
4
料站台車靠接單元 基本機器
位置 ㈴稱㈹號 纜線 接頭 纜線
1
電源
03001288 X111 03002491
訊號迴路
03006857 X112 03002541
安全迴路
03006858 X113 03002542
吸嘴更換器
03001295 X114 03002543
CAN 輸入
03006856 X115 03003564
CAN 輸出
03006856 X116 03003565
2
電源
03001288 X121 03002492
訊號迴路
03006857 X122 03002530
安全迴路
03006858 X123 03002531
吸嘴更換器
03001295 X124 03002532
CAN 輸入
03006856 X125 03003560
CAN 輸出
03006856 X126 03003561
3
電源
03001288 X131 03002493
訊號迴路
03006857 X132 03002534
安全迴路
03006858 X132 03002535
吸嘴更換器
03001295 X134 03002536
CAN 輸入
03006856 X135 03003561
CAN 輸出
03006856 X136 03003562
4
電源
03001288 X141 03002494
訊號迴路
03006857 X142 03002546
安全迴路
03006858 X142 03002547
吸嘴更換器
03001295 X144 03002548
CAN 輸入
03006856 X145 03003560
CAN 輸出
03006856 X146 03003564
