NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-25 Page 5-253
选择元件的切换
当所选择的元件与其他元件相重合时，能够一边按住
[Shift]
键，一边点击元件来切换选择元件。
1
从
PCB
编辑器的
PCB
图像上，选择需
要编辑贴装点的元件。
2
将光标对准元件重合的部分，一边按住
[Shift]
一边点击。
将会切换选择元件。
Project050804S-36C01
2
1
Project050804S-37C01
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-254 EJS9AC-MB-05P-25

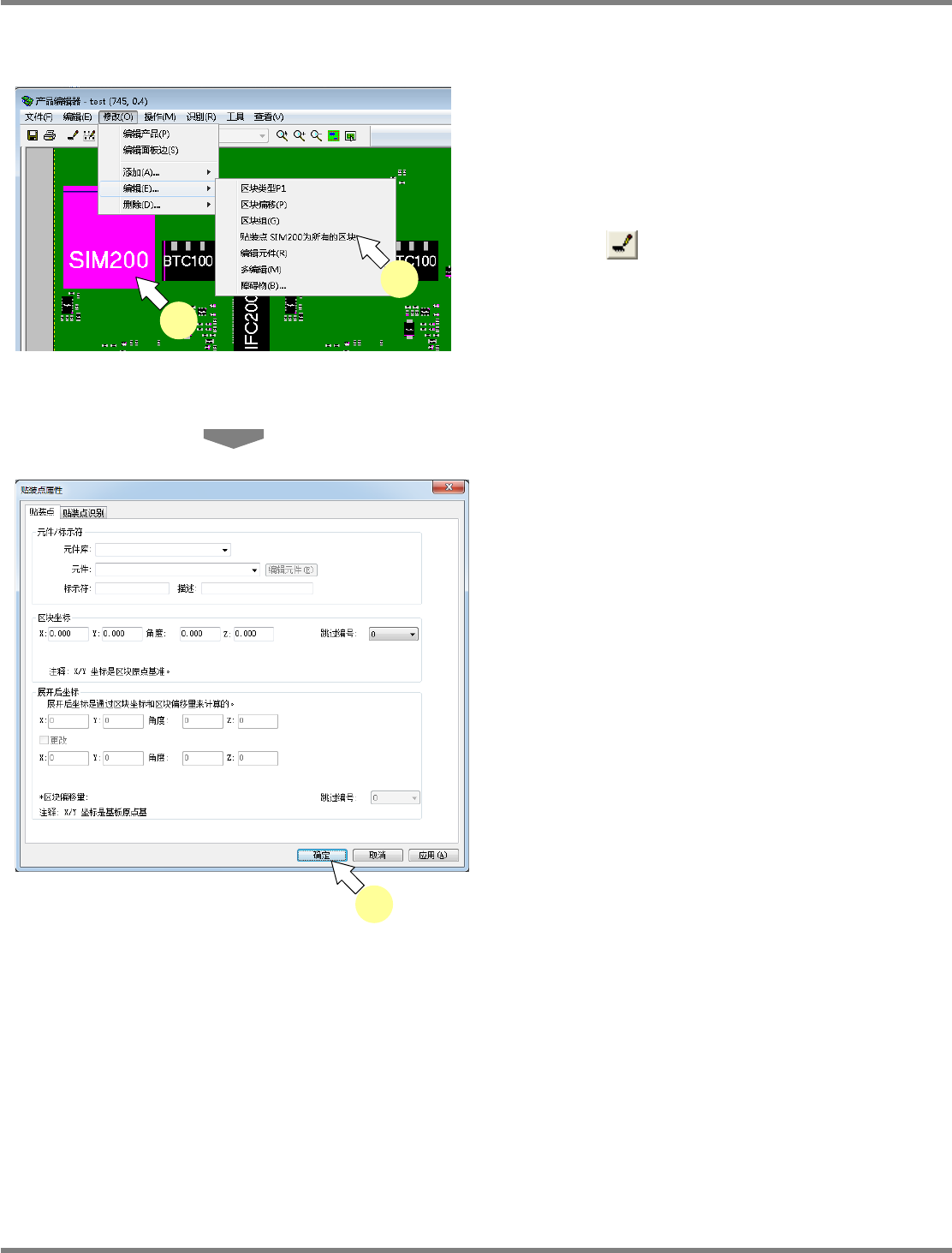

实装点的编辑
1
在
PCB
编辑器的
PCB
图像中选择要进
行实装点编辑的元件。
2
选择菜单栏的
[
修改
]
[
编辑
]
[
贴装
点
XXXX
为所有的区块
]
，或者选择工
具栏的
(
编辑实装点
)
，或者在选择
的元件上弹出右击菜单，选择
[
贴装点
(
所有区块
)]
。
显示出
<
贴装点属性
>
画面。
3
变更必要的设定。
4
点击
[
确定
]
。
在
PCB
图像中显示出编辑结果。
Project050803S-05C05
4
Project050804S-03C04
2
1
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-25 Page 5-255
贴装点跳过设定
在贴装点上存在点胶数据或检查数据时，可进行各种跳过设定。
使用本功能在
PCB
上对跳过进行设定，即可在编制数据或编制项目之际，以及在通过数据编辑器
添加基板之际自动执行跳过设定，因此无需对每个项目都进行跳过设定。
1
选择想要设定跳过的贴装点。
2
在选择的元件上右击，然后从
[
跳过默
认
]
中选择想要设定的跳过设定。
Project050804S-47C00
1
Project050804S-48C00
2
