LF3-1911
Rev. :It had a change without the compatibility. Please be careful at the time of the parts ordering.
Rev.: 過去に互換性の無い変更が入った部品。部品発注時は注意してください。
No. Part No. Part Name Q’ty Remarks Rev. Rank Level No. Part No. Part Name Q’ty Remarks Rev. Rank Level
1 LC1-M11BC-00 JOINT 1 /
Í
39
2 LC4-M11A4-00 FITTING 3 /
Í
40
3 LC5-M11H1-00 PRESSURE GAUGE 1 /
Í
41
4 LE6-M1102-04 COVER,BASE 2 /
Í
42
5 LE6-M1103-00 COVER,STAY1 2 /
Í
43
6 LE6-M1104-00 COVER,STAY2 2 /
Í
44
7 LE6-M1105-00 COVER,STAY3 4 /
Í
45
8 LE6-M1106-00 SCREW,TORX BUTTON 4 /
Í
46
9 LE6-M1110-00 COVER,BASE ASSY. 2 /
Í
47
10 LE6-M1140-E0 BOX,TRASH R SEC 1 /
Í
48
11 LE6-M11A1-00 MIST FILTER 1 /
Í
49
12 LE6-M65EF-00 PRESSURE GAUGE ASSY 1 /
Í
50
13 LE7-M4009-00 BRKT,NF 1 /
Í
51
14 LF1-M11A2-00 REGULATOR ASSY. 1 /
Í
52
15 LF1-M11A3-00 REGULATOR 1 /
Í
53
16 LF1-M13DF-00 LABEL,WARNING ASSY. 1 /
Í
54
17 LF3-M11A1-00 FILTER ASSY. 1 /
Í
55
18 LF3-M4007-00 BRKT.,REGIST 1 1 /
Í
56
19 LF3-M4008-00 BRKT.,REGIST 2 1 /
Í
57
20 LF3-M4009-00 BRKT.,REGIST 3 1 /
Í
58
21 LG0-M110R-00 BRKT.,FAN 1 /
Í
59
22 LG0-M11AR-40 LEVELING BOLT ASSY. 4 /
60
23 90990-42J006 JOINT 1 61
24 90990-42J008 JOINT 1 62
25 91312-03005 BOLT HEX,SOCKET HEAD 8 63
26 91312-04006 BOLT HEX,SOCKET HEAD 8 64
27 91312-05010 BOLT HEX,SOCKET HEAD 2 65
28 91312-06014 BOLT HEX,SOCKET HEAD 4 66
29 97602-04308
SCREW PAN HEAD W/WASHER
4 67
30 98902-05010 SCREW BINDING HEAD 4 68
31 $TL8-01 JOINT 1 69
32 70
33 71
34 72
35 73
36 74
37 75
38 76
1
1
Base
Base
LF3-1911
32
35
35
31
28
10
9
10
15
16
21
25
32
25
25
32
32
5
25
32
5
12
24
11
32
12
11
1
34
27
9
3
18
20
35
8
1
29
18
32
22
13
16
16
19
29
35
14
13
33
6
32
5
26
16
24
32
2
4
25
16
23
26
5
30
32
7
32
25
33
25
17
32
25
32
35
35
31
28
10
9
10
15
16
21
25
32
25
25
32
32
5
25
32
5
12
24
11
32
12
11
1
34
27
9
3
18
20
35
8
1
29
18
32
22
13
16
16
19
29
35
14
13
33
6
32
5
26
16
24
32
2
4
25
16
23
26
5
30
32
7
32
25
33
25
17
32
25
2
1

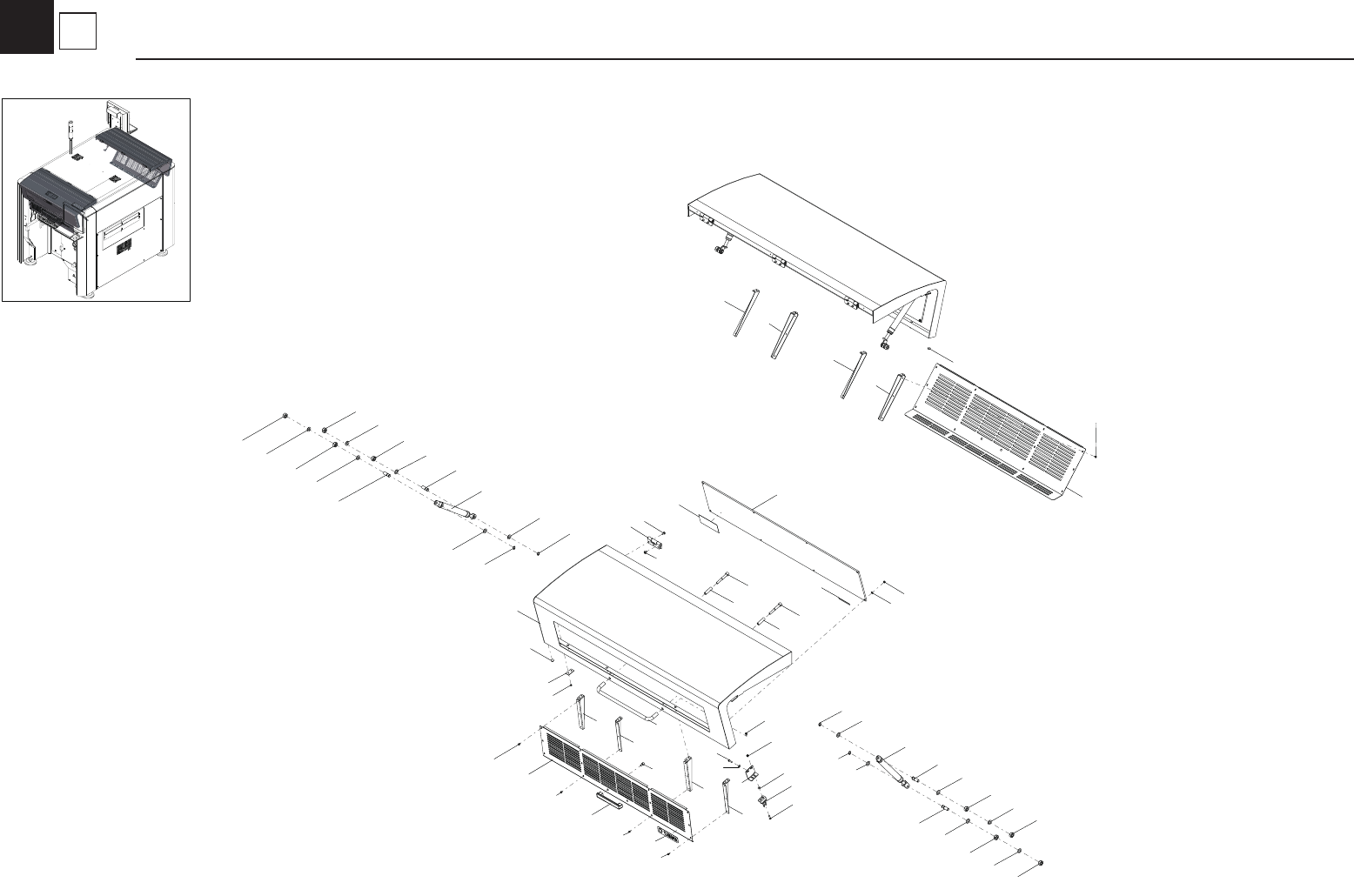

Door
Cover
LF3-1911
Rev. :It had a change without the compatibility. Please be careful at the time of the parts ordering.
Rev.: 過去に互換性の無い変更が入った部品。部品発注時は注意してください。
No. Part No. Part Name Q’ty Remarks Rev. Rank Level No. Part No. Part Name Q’ty Remarks Rev. Rank Level
1 K93-M1392-00 SPACER 4 A
39
2 KW7-M13D7-01 SEAL 2(YAMAHA) 1 /
40
3 LC3-M13AR-00 MG. CATCH 4 /
41
4 LE2-M13H1-00 ACTUATOR 2 /
Í
42
5 LE6-M131W-00 SHAFT 1 8 /
Í
43
6 LE6-M133T-00 WASHER 16 /
Í
44
7 LE6-M134D-E3 BRACKET,SW 2 2 /
Í
45
8 LE6-M134K-000 HINGE 6 /
Í
46
9 LE6-M134T-E2 FRAME 2 2 /
Í
47
10 LE6-M134T-F2 FRAME 2 2 /
Í
48
11 LE6-M134U-E2 FRAME 1 2 /
Í
49
12 LE6-M134U-F2 FRAME 1 2 /
Í
50
13 LE6-M13A4-10 COLLAR 4 /
Í
51
14 LE6-M13A5-00 HANDLE 2 /
52
15 LE6-M13D1-00 LABEL(1) 2 /
53
16 LE6-M13E1-00 SCREW,TORX 24 /
Í
54
17 LE6-M13E2-00 SCREW,TORX 16 /
Í
55
18 LE6-M13F8-00 SCREW,BIN.HEAD W/W 30 /
Í
56
19 LE7-M1341-E3 COVER, DOOR 2 /
Í
57
20 LE7-M1345-E4 DOOR, UNDER 1 /
Í
58
21 LE7-M1345-F5 DOOR, UNDER 1 /
Í
59
22 LE7-M134H-81 ACRYL 1 2 /
60
23 LE7-M13A8-01 HANDLE 2 /
61
24 LE7-M13A9-E0 DAMPER 4 A
Í
62
25 90189-02J106 NUT, HEXAGON 16 63
26 90990-06J013 BOLT,BUTTON HEAD 8 64
27 90K41-001240 LABEL,WARNING 2 65
28 91317-06010 BOLT HEX,SOCKET HEAD 4 66
29 91317-08055 BOLT HEX,SOCKET HEAD 4 67
30 92903-04200 WASHER,PLAIN 4 68
31 92907-04200 WASHER,PLAIN 4 69
32 92907-10600 WASHER,PLAIN 24 70
33 95602-04100 NUT,S/L 20 71
34 98707-03006 SCREW,FLAT HEAD 8 72
35 99009-10400 CIRCLIP 8 73
36 74
37 75
38 76
2
1
Door
Cover
