G -S036-04 0804-001 カバー準備 COVER PREP ARA TION COMPONENT Fig. GA-6 ケーブル Cable 593 583 See Fig. GA-5 Key No.413 U01 U01 N74 N75 See Fig. GA-4 Key No.313 560 See Fig. G-4 Key No.360 See Fig. G-4 Key No.362 572 573 571 X0102…
G -S036-04
0804-001
G -S036-04 G -S036-04

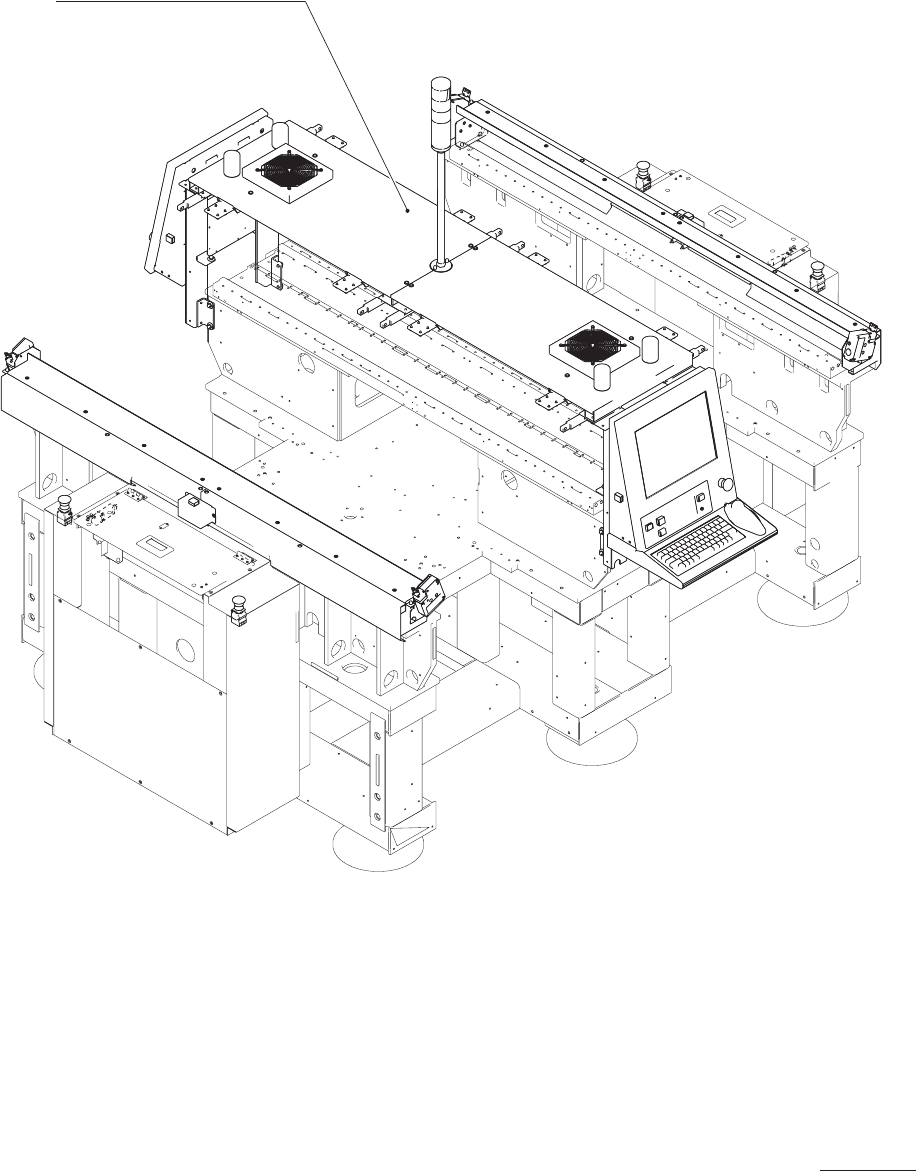

スタートプロテクト機能
Start Protect Function
注)
イラストはGXH-3本体に”スタートプロテクト機能”を装着した場合の、
本体対応箇所を示しております。
Notice)The illustration shows the applicable section in the main machine when the
Start Protect Function is attached to the GXH-3 m
ain machine.
Fig.GA カバー準備
COVER PREPARATION COMPONENT
GA illust-1
G -S036-04
0804-001

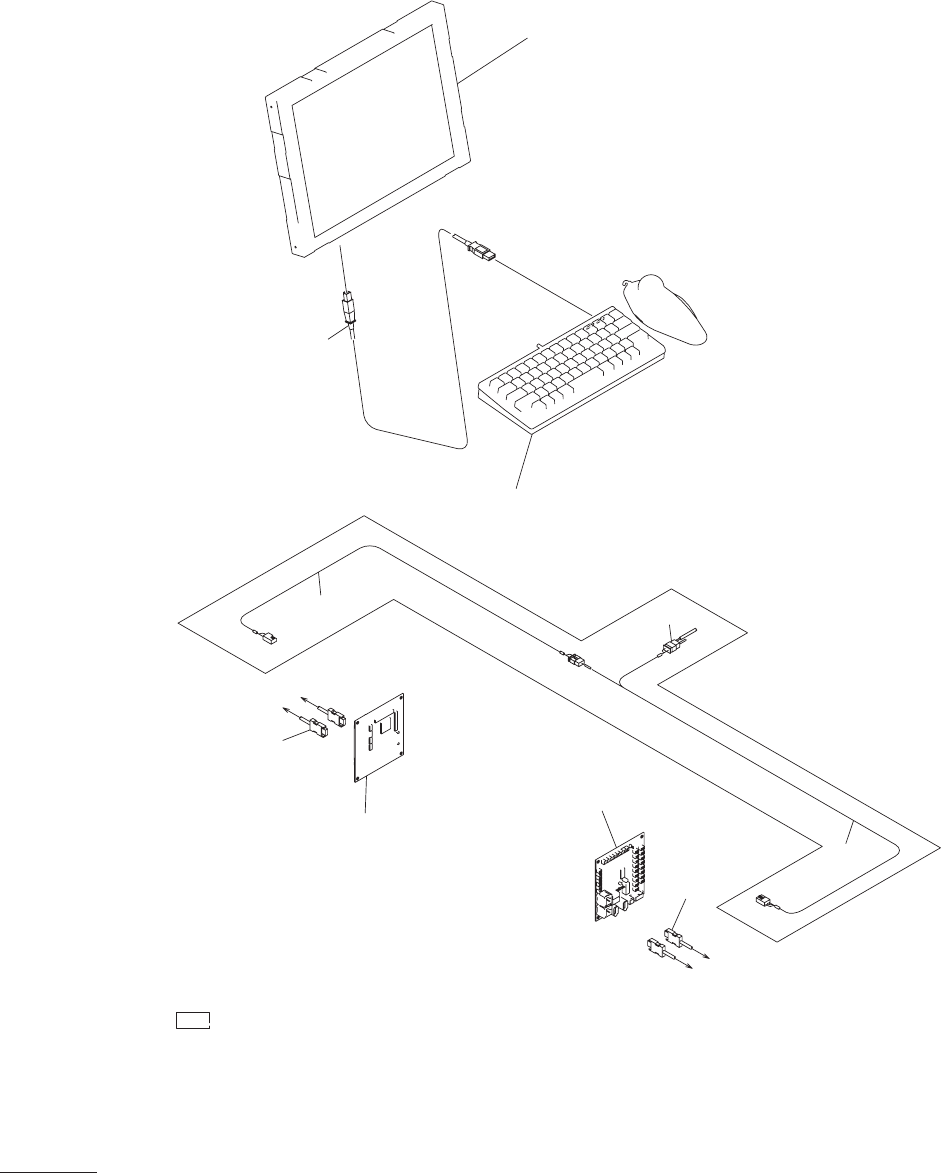

カバー準備
COVER PREPARATION COMPONENT
Fig. GA-6
ケーブル
Cable
593
583
See Fig. GA-5
Key No.413
U01
U01
N74
N75
See Fig. GA-4
Key No.313
560
See Fig. G-4
Key No.360
See Fig. G-4
Key No.362
572
573
571
X0102
X0101
X0102
X0101
X0105
R-X10115
X10115
X0105
X7401
X7503
X20201
X8504
X20201
X8502
内が本体対応箇所です。
The explanation in brackets is for the locations
to be treated in the main machine.
GA-6 illust-1
G -S036-04
1004-003
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
560 6301244242 CORD 1 858FA-100-360 4W202726
571 0845J4AG ASSY,CORD 1 845GAA100100-A061 0845J4AG
572 0845J4AE ASSY,CORD 1 845GAA100100-A062 0845J4AE
573 0845J4AH ASSY,CORD 1 845GAA100100-A063 0845J4AH
583 6301577357 CORD(HLS-LINK) 1 845BA-100-983 4W204171
593 6301577357 CORD(HLS-LINK) 1 845BC-100-983 4W204171
GXH-3PH
G -S036-04
GA-6
GA-6 list-1
