iii
1.3 使用机器时
1.3.1 操作人员和维修人员的定义
c
注意
本机器必须由充分掌握了机器的基本特征和相关知识的操作人员或维修人员使用。
操作人员的定义 ：
操作人员指接受过本公司举办的操作培训课程或熟知使用说明书内容，并受过充分操作训练和安全教育的人员。
主要工作是 ：在一般运行方式下，进行机器运行前和工作开始前的点检、运行 ( 贴装 )、生产准备等作业。
维修人员的定义 ：
维修人员指接受过本公司举办的维修培训课程及安全教育，并熟知机器运行及现场操作和安全注意事项的人员。该人员必须
能明确判断机械的危险区域，存在的安全隐患并能采取有效措施，消除隐患，保障安全。
主要工作是 ：机器的维护、修理、调整以及操作系统的管理等。维修作业时，允许其进行机器设置的变更，在工厂调整模式
下进行机器的运行等。
1.3.2 密码限制
操作机器时，必须通过密码来限制工作人员 ( 指操作人员和可维修人员 ) 的使用内容和范围。这样，一旦超越担当级别便不
能进行操作。
1.4 机器操作上的注意事项
‧ 打开主控开关前必须进行「作业前点检」。
‧ 清洁机器时切勿使用气枪。( 尘屑飞散，会对机器造成不良影响。)
‧ 清洁机器附近时，务必在机器处于停机状态下进行。
‧ 运行中切勿切断气源。
‧ 为了将事故防患于未然，必须进行定期点检。
‧ 设备的修理、调整作业必须由受过训练的熟练人员进行。
1.5 停电时的注意事项
如果在自动运行中停电，必须将主控开关置于 OFF 状态，以避免重新通电后的误动作及机器受损。另外，如果有
基板等遗留在机器中时必须取出。
iv
1.6 强磁场的注意事项
YS 系列的部分机器，在贴装头部和 Y 轴装有发生强磁场的部件，可能导致死亡、受伤或使机器发生故障。
务必遵守下列注意事项。
‧
装有起搏器 / 助听器等医疗电子产品的人，切勿接近线性电机部。
因线性电机是通过产生磁场运行的，所以有引发起搏器、助听器发生误动作的危险。
‧
随身带有 ID 卡 / 钱包 / 手表等时，切勿接近线性轴。
从定子磁体发出的肉眼看不见的强磁力线，如接触 ID 卡，会消除卡内信息。因此务必取出后再作业。
‧
切勿拆卸机器，包括周边安全盖类。
Y 轴所使用的线性电机定子的磁体属超强型。在拆卸过程中，固定状态可能被解除，手被夹伤，机器被损坏。
参考
定子吸引转子的吸引力，主轴系约为 3,000N (300Kgf)。
‧
切勿使工具靠近。
如使磁性工具靠近定子，会被定子的磁体所吸附而无法取出。另外，受吸附力的冲击，定子可能会受到损伤 ；用力取出被吸
附的工具也有可能使身体受伤。
· 切勿使工具等靠近磁性标尺。
YS 系列的部分机器的线性标尺使用的是磁性标尺。如将带磁性的工具等接近，标尺的刻度可能会被消除。
‧
切勿在线性轴附近放置磁性物体或其它物品。
绝对禁止在机器上部机盖或线性轴附近 ( 尤其是线性部安全盖等 ) 放置物品。物品滑落时，会被吸附或夹在线性电机的转子
与定子之间的间隙中，造成线性电机受损。
‧
切勿触摸运行中的线性轴或运行后的线性轴。
因转子处于高温状态，如触摸有被烫伤的危险。
1.7 内置式切带机 (YS 选配 ) 的使用
‧拆除与切带机相连接的外盖类时，切勿供给电源和气源。
‧切带机的维修保养作业，由本公司维修保养人员进行。
v
1.8 将手伸入可动部时的安全防范措施
实际使用本机时，根据顾客准备的设备及使用条件，有可能容许将手伸入可动部。
对于此时发生的开口部及间隙，可以使用以下选件进行安全防范。

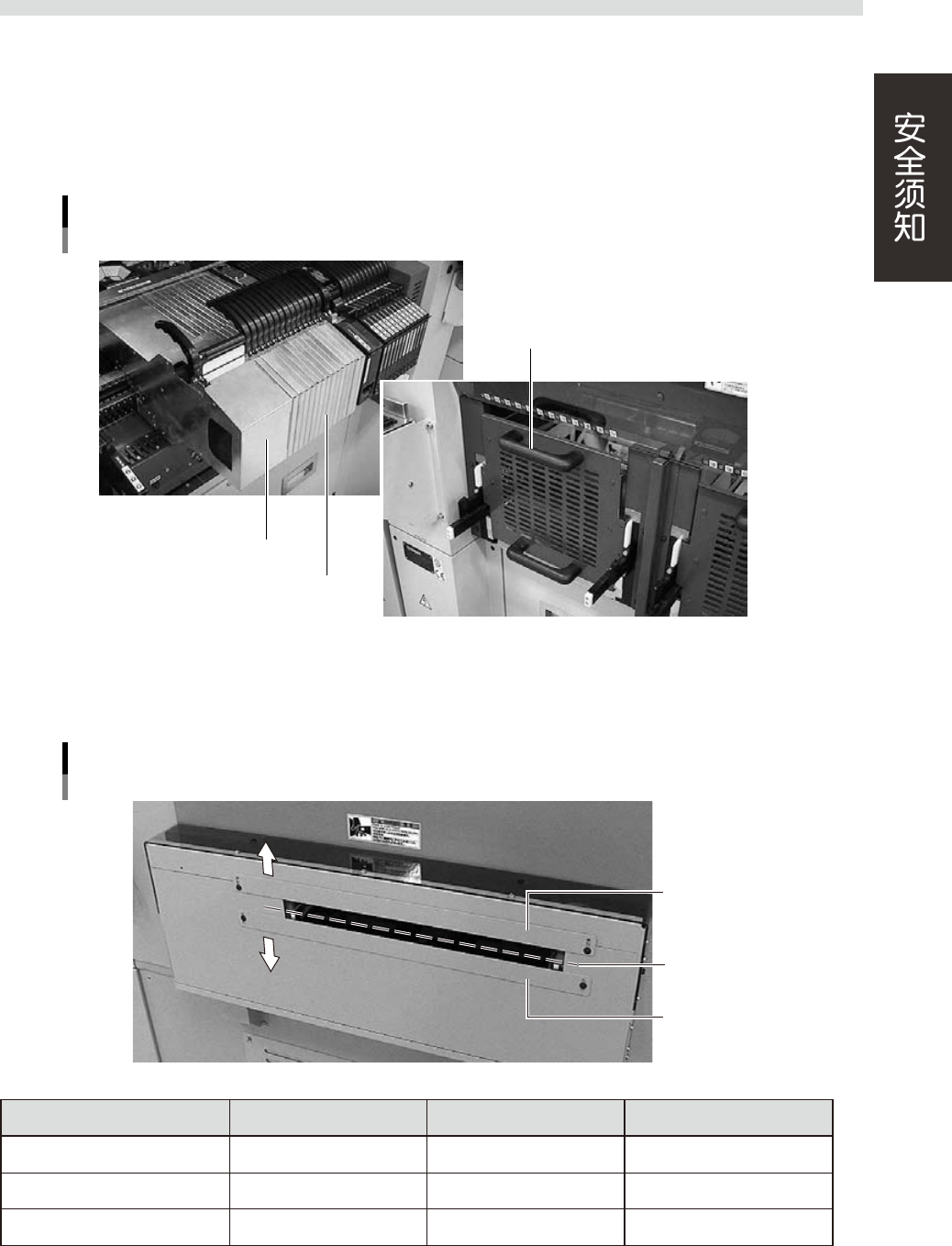

■模拟送料器、带自动停机功能的防护盖
用于送料器间间隙的安全防范。与 SS 型电动送料器一样安装在送料器架上，可以防止手伸入。另外，一次性换料车规格的
机器，如不使用料车时，可以插入带自动停机功能的防护盖以防止将手伸入。
防止手伸入
模拟送料器、带自动停机功能的防护盖
模拟送料器(8mm)
模拟送料器(宽幅)
带自动停机功能的防护盖(一次性换料车用)
95203-L0-20
■出入口板 (Muzzleplate)
用于传送基板用的出入口开口部的安全防范。出入口板的安装位置可动，可以根据要生产的基板上下调节安装位置。
出入口板
上侧 出入口板
下侧 出入口板
基板传送面
95205-L0-00
基板上侧 基板下侧 备注
YS100/YS88 8.0
〜
38.5mm 1.0
〜
31.0mm
以基板传送面为基准
YS12
、
YS12P
、
YS12F
、
YS24 5.0
〜
20.0mm 4.2
〜
39.2mm
以基板传送面为基准
YSP 0
〜
6.6mm 0
〜
26.4mm
以基板传送面为基准
