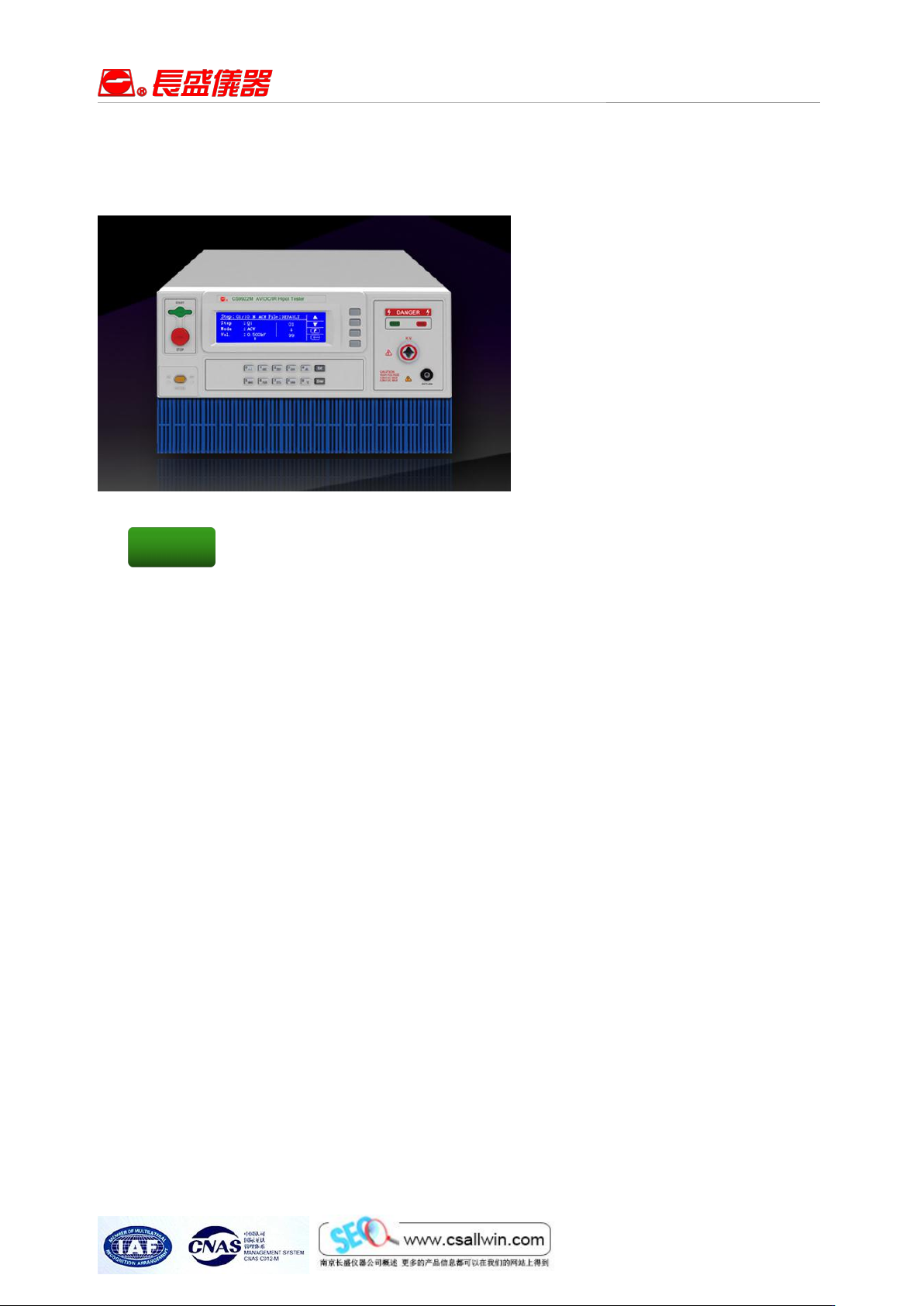

产品名称：程控绝缘耐压测试仪
型号：CS9923
具有安全防电墙功能，能自动检测输入电源是否正确
输出高压可变频，范围 40.0～400.0Hz，分辨率 0.1Hz。可作为可变高压源使用
直流耐压及绝缘电阻测试完成后，测试仪能在 0.2 秒内快速放电，保护操作者的安全
具有电流下限报警功能，在测试时可防止测试线开路对被测元器件造成的误判
具有键盘锁功能，防止操作者修改测试参数，保证被测体按照设定的参数进行测试
线性功放驱动输出正弦波电压(电流)，波峰因数在 1.3～1.5 范围内
采用 240*64 绘图型液晶显示器显示，人性化的界面设计
具有中、英文显示界面，可满足不同用户的不同需要。
可预先设置保存测试参数：可设置 30 个文件，每个文件可设置 99 个测试步
选配 RS232、RS485、USB 接口、标配 PLC 接口
性能特点
创新 精致 卓越 与众不同
型号
CS9923
测试模式
AC/DC/IR
ACW
输出
电压
范围
0.500kV～10.00kV
精度
±（2％读值+5V）
分辨率
1V
最大输出功率
200VA（10.00kV/20mA）
最大额定电流
20mA
下限电流范围
0～20mA,0=不判断下限
电流档位
200uA、2mA、20mA
输出波形
正弦波
输出波形失真度
≤2%（空载或纯阻性负载）
波峰因数
1.3～1.5
输出信号类型
DDS+功放
电压上升时间
0，0.3s～999.9s 0=电压上升时间关
测试时间
0，0.3s～999.9s 0=连续测试
电压下降时间
0，0.3s～999.9s 0=电压下降时间关
间隔时间
0.0s～999.9s 0=间隔时间关
输出电压模式
N 模式、G 模式
DCW
输出
电压
范围
0.500kV～10.00kV
精度
±（2％读值+5V）
分辨率
1V
最大输出功率
60W（10.00kV/10mA）
最大额定电流
10mA
电流档位
2uA、20uA、200uA、2mA、10mA
纹波系数
≤5%
放电时间
≤200ms
最大充电电流
10mA
电压上升时间
0，0.3～999.9s 0=电压上升时间关
测试时间
0，0.3～999.9s 0=连续测试
电压下降时间
0，0.3～999.9s 0=电压下降时间关
间隔时间
0.0～999.9s 0=间隔时间关
延时报警时间
0，0.3～999.9s 0=延时报警时间关
输出电压模式
N 模式、G 模式
IR
输
出
电
压
范围
0.250kV～1.000kV
精度
±（2％读值+5V）
分辨率
1V
最大上限设定值
50000MΩ
最大下限设定值
49999MΩ
技术参数
创新 精致 卓越 与众不同
最小下限设定值
1MΩ
电压上升时间
0，0.3s～999.9s 0=电压上升时间关
测试时间
0，0.3s～999.9s 0=连续测试
间隔时间
0.0s～999.9s 0=间隔时间关
自动切换档位
可设置为开、关
放电时间
≤200ms
电压表
范围
0.250kV～10.00kV
精度
±（2％读值+5V）
分辨率
1V
显示数值
均方根值
电流表
测量
范围
AC
0 ～ 20mA
DC
0 ～ 10mA
分 辨
率
AC
200uA 档：0.1uA,2mA 档：1uA,20mA 档：10uA
DC
2uA 档：0.001uA，
20uA 档：0.01uA,
测量精度
≥2mA 为±（2%+5 个字），<2mA 为±（3%+5 个字）
偏移功能
测试线及附件的的电流可以被减去。
测试模式
GND 模式：RETURN 端接机壳
FLOAT 模式：RETURN 端不接机壳
电阻表
测量范围
1MΩ～50000MΩ
分辨率
1MΩ～9.999MΩ:0.001MΩ,10MΩ～99.99MΩ:0.01MΩ,
100MΩ～999.9MΩ:0.1MΩ,1000MΩ～9999MΩ:1MΩ
精度
0.250kV～0.499kV:1MΩ～999MΩ ±5%，1000MΩ～5000MΩ ±10%
计时器
范围
0～999.9s
分辨率
0.1s
精度
±（0.1%+50ms）
