目 录
1.
.......................................................................................................................... 1
2.
.......................................................................................................................... 1
3.
.......................................................................................................................... 5
3.1
........................................................................................................................
5
3.2
........................................................................................................................
6
4.
................................................................................................................... 7
4.1
....................................................................................................................
9
4.2
....................................................................................................
10
4.3
...............................................................................................................
16
4.4
...............................................................................................................
19
5.
...................................................................................................... 26
5.1
......................................................................................................................
26
5.2
..................................................................................................................
26
6.
................................................................................................... 27
6.1
........................................................................................................
27
6.2
......................................................................................................................
28
7.
.......................................................................................................... 29
8.
..................................................................................................................... 31
9.
................................................................................................................. 43
10.
................................................................................................................. 44
11.
・
................................................................................................... 45
11.1
..................................................................................................................
45
11.2
..................................................................................................................
45
12.
.....................................................................................................................
46
CM212-M 2006.0215
CM212-M 2006.0215
- 1 -
1.
概要
■ 通用性
对应直接托盘供料器和各种异型元件的多功能贴装头和高速贴装头，由于在同一平台方式中组合，实现高
度通用性。
■ 机种切换性
1
次准备能够对应生产许多机种的多种工件的生产。另外，在机器运转中能够进行下一机种的准备，在脱线
(Off-line)
的状态下也能够进行准备。根据客户的生产形态
,
实现了最佳机种切换。
■ 高精度贴装
以往机种的
CM402
系列的识别系统，通过继承校正功能以及高速低振动控制，高速和高精度贴装元件。
2.
特长
高性能
贴装速度
1
个工作台各配备
2
套贴装头、识别系统、料架工作台。
备有多吸嘴
(8
支吸嘴或
3
支吸嘴
)
的
2
个贴装头对
1
张基板进行交替吸着、识别、贴装，能够进行高速、高精度贴
装。
将多贴装头系统
(2
个贴装头
)
搭载到
2
个工作台上，各工作台同时进行贴装。
** Remarks **
•
所谓最佳条件，是指按照本公司独自的规格规定的贴装条件。
吸着
贴装
吸着
贴装
: 贴装头
: 线性照相机
由一侧的贴装头进行识别→贴装时，另一侧的贴
装头进行吸着
→识
别
。
※ 类型
A
的规格，最佳条件时

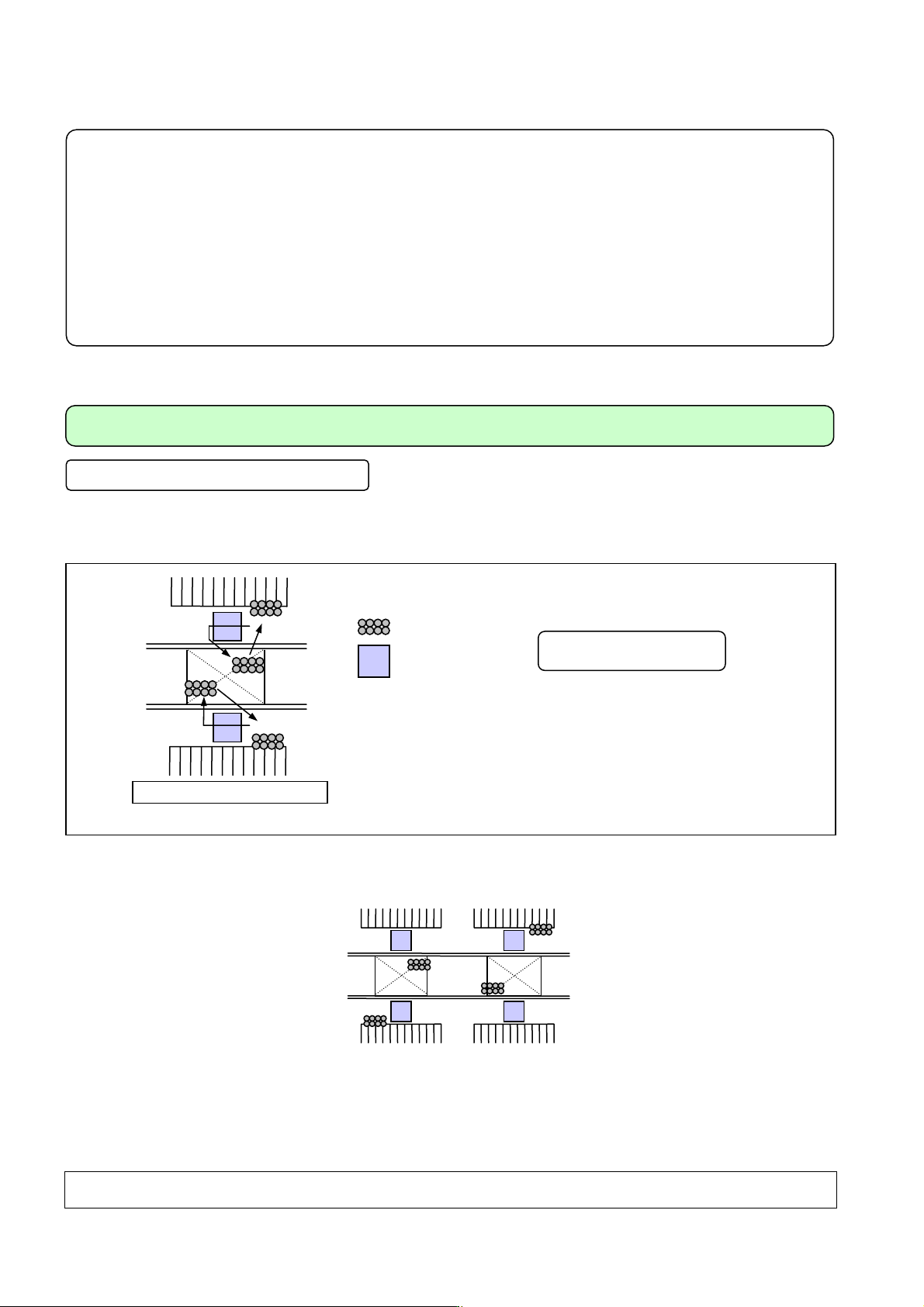

贴装图像
(
高速贴装头
)
吸着
贴装
识别
识别
吸着
贴装
0.065 s/chip
(
※
)
