Reel-Container_210713_DS_CC_D
MATERIAL LOGISTICS
Transport
Beschreibung:
Der Reel-Container ist ein Behälter zur Aufnahme einer bestimmten
Anzahl von Bauteilrollen. Die genaue Anzahl ist abhängig von der
Dicke der Bauteilrollen. Die Zentrierung der Bauteilrollen erfolgt
über die genormte zentrale Bohrung in den Rollen, die über den
Zentrierdorn des Containers fi xiert werden. Der Reel-Tray-Container
kann zusätzlich zu den Bauteilrollen auch JEDEC-Trays aufnehmen.
Die Trays werden an einer Seite vom Zentrierdorn gelagert und über
zusätzliche Schienen im Container geführt. Die Reels/Trays können
manuell oder durch ein MLO-Lade- oder MUL-Entladesystem be-
und entladen werden.
Eigenschaften:
_400x400mm Container.
_SMD Bauteilrollen: D=177-381mm, H=10-110mm
_Zentrierdorn für Spulen
_Führungsschienen für Trays
_bewegliche Plattform
_Sicherheitsabdeckung 1-seitig
_Sicherheitsschalter für Be-/Entladen
Reel-Container / Reel-Tray-Container
Reel-Container für den Transport von Bauteilrollen
ASYS Automatisierungssysteme GmbH
Benzstrasse 10,
89160 Dornstadt, Germany
Tel (+49) 7348 9855 0
Fax (+49) 7348 9855 91
info@asys.de
Für mehr Informationen besuchen Sie
www.asys-group.com
Änderungen vorbehalten.
Alle aufgeführten Informationen sind allgemeine Beschreibungen
und Leistungsmerkmale, die im konkreten Anwendungsfall nicht
immer in dargestellter Form zutre en bzw. die sich durch Weiter-
entwicklung der Produkte ändern können. Verbindlich sind lediglich
die im Vertrag vereinbarten Leistungsbeschreibungen.
Printed in Germany

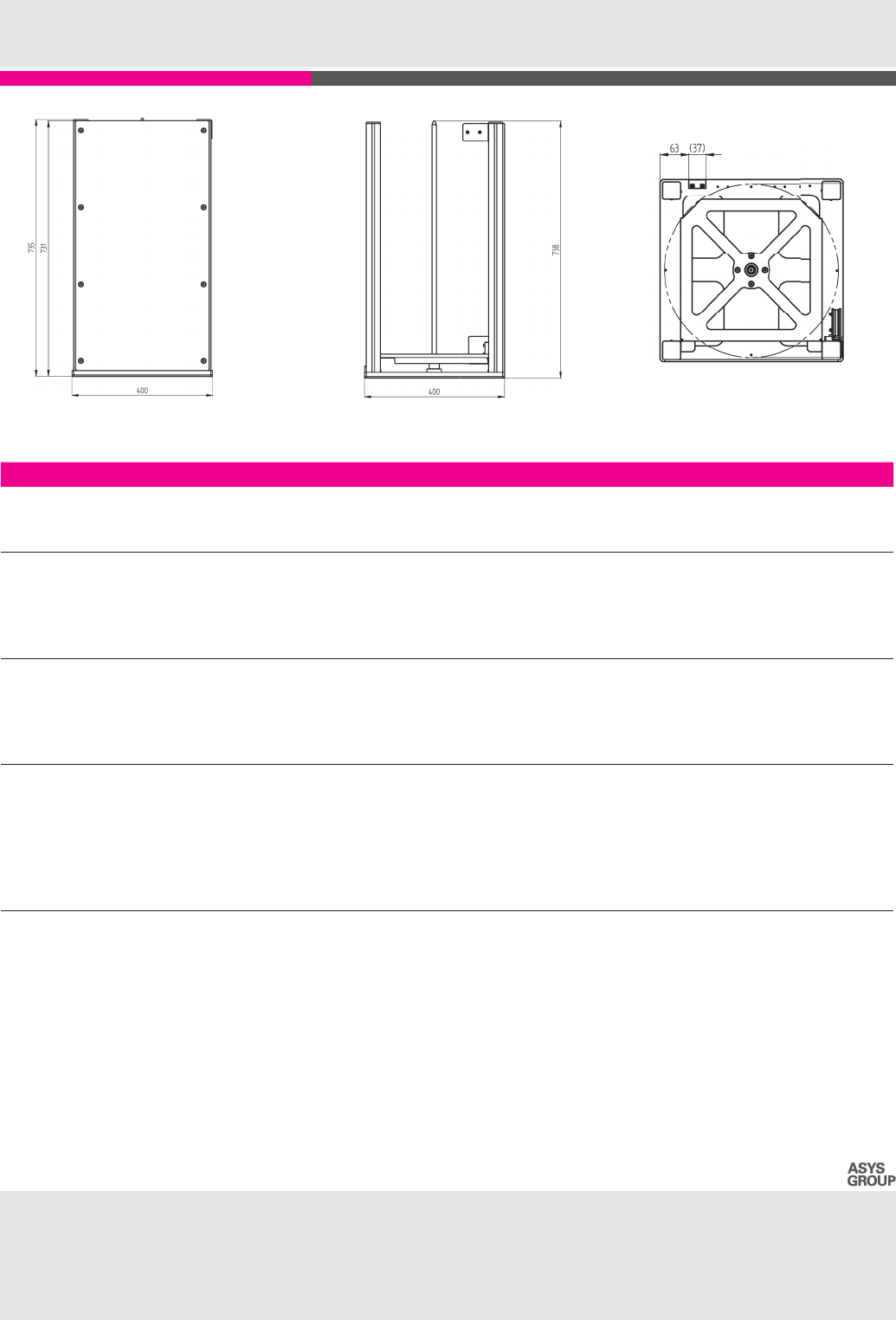

Reel-Container / Reel-Tray-Container | Technische Daten
Reel-Container Reel-Tray-Container
Maschinenkonfi guration
Anzahl Reels, max. 60 (at H=10mm) 60 (at H=10mm)
Anzahl Traystapel, max. - 24 (at H=25mm)
Reel-Format
Transportgut-Länge (mm) 177 bis 381 177 bis 381
Transportgut-Breite (mm) 177 bis 381 177 bis 381
Transportgut-Höhe (mm) 10 bis 110 10 bis 110
Reel-Gewicht, max. (kg) 3 3
Tray-Format
Transportgut-Länge (mm) - 322,6
Transportgut-Breite (mm) - 135,89
Transportgut-Höhe (mm) - 25 oder 50
Reel-Gewicht, max. (kg) - 3
Maschinenbeschreibung
Länge (mm) 400 400
Breite (mm) 400 400
Höhe (mm) 738 738
Nettogewicht 15 16
Gesamtgewicht, max. (kg) 35 35
Material Al + Eslon + VA Al + Eslon + VA
