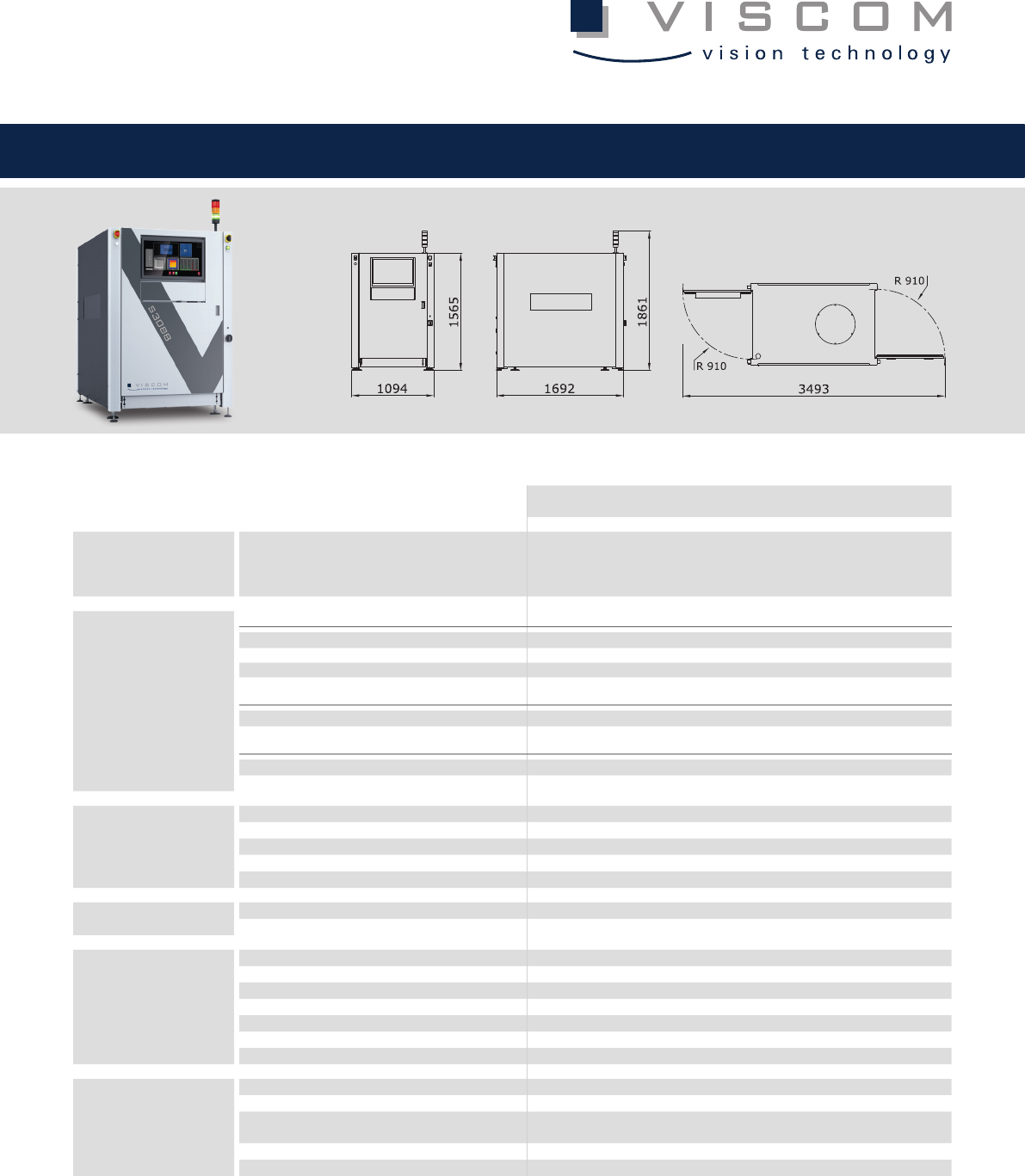

Angaben in mm
Vorderansicht Draufsicht
S3088 DT | Systemvariante 3D-SPI – Technische Daten
Seitenansicht
S3088 DT | Systemvariante 3D-SPI
Inspektionsumfang
3D-SPI
Kontrolle Lotpastendepots Schablonendruck und Dispense-Technologie
(bis Padgröße 01005-Bauteile) und auch Sinterpaste möglich; Prüfung von
Anwesenheit, Fläche, Höhe, Druckversatz (X/Y-Versatz), Verschmierung
und optional: Form, Koplanarität, Freiflächenanalyse, OCR, DCM
Sensorik
3D-Sensorik
Messverfahren Streifenprojektion
Z-Auflösung 0,1 µm
Z-Messbereich 4 mm
Schrägansichtskameras
Anzahl der Megapixelkameras 4
Orthogonale Kamera
Auflösung 20 μm Standard, 10 μm High-Resolution
Bildfeldgröße 58,2 mm x 58,2 mm
Software
Bedienoberfläche Viscom vVision/EasyPro
Statistische Prozesskontrolle Viscom SPC, offene Schnittstelle (optional)
Verifikationsplatz Viscom vVerify/HARAN
Remote-Diagnose Viscom SRC (Software Remote Control) (optional)
Programmierplatz Viscom PST34 (optional)
Systemrechner
Betriebssystem Windows®
Prozessor Intel® Core™ i7
Leiterplattenhandling
Transportkonzept Doppelspur-Transport
Leiterplattengröße (L x B) 450 mm x 350 mm, Mindestbreite 70 mm
Übergabehöhe 900 - 950 mm ± 20 mm
Breitenverstellung Automatisch*
LP-Klemmung Pneumatisch
Obere Durchfahrtshöhe (max.) 50 mm
Untere Durchfahrtshöhe 40 mm*
Sonstige Systemdaten
Verfahr-/Positioniereinheit Synchron-Linearmotoren
Schnittstellen SMEMA (Standard), IPC Hermes Standard, andere Schnittstelle auf Anfrage
Anschlusswerte 400 V (andere Spannungen auf Anfrage), 3P/N/PE, 8 A,
Druckluft max. 10 bar (Arbeitsdruck 4 - 6 bar)
Systemmaße 1094 mm x 1565 mm x 1692 mm (B x H x T)
Gewicht 1400 kg
* Verschiedene Breitenverstellungen bzw. Durchfahrtshöhen auf Anfrage.
