2 7 - 2 2 7 . インコンベアカバー( オプション) ( C L A K ) 2 7 . I n c o n v e y o r c o v e r ( O p t i o n ) ( C L A K ) 2 7 . インコンベアカバー( オプション) I n c o n v e y o r c o v e r ( O p t i o n ) ( C L A K ) GP-551E P ARTS LIST ver03 番号 図…

27.インコンベアカバー(オプション) In conveyor cover(Option)(CLAK)
GP-551E PARTS LIST ver03
27-1
27.インコンベアカバー(オプション)(CLAK)
27.In conveyor cover(Option)(CLAK)
x5
1
2
16
3
4
5
11
17
18
8
19
6
21
22
20
14
9
10
8
7
7
27
31
24
33
31
29
25
30
30
23
35
35
31
26
34
34
32
31
28
31
26
35
13
31
26
12
HELPS
A
15
A

27-2
27.インコンベアカバー(オプション)(CLAK)
27.In conveyor cover(Option)(CLAK)
27.インコンベアカバー(オプション) In conveyor cover(Option)(CLAK)
GP-551E PARTS LIST ver03
番号 図番 & コード番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1CLAK2110 1 COVER カバー
2CLAK2120 1 BAR バー
3CLAK2030 1 HINGE 蝶番
4CLAK2041 1 BKT, COVER BKT カバー
5CLAK2050 1 BKT, COVER BKT カバー
6T50125 1 HANDLE 取手 THA-31 No.4-3404A
7W1002G 2 WASHER ワッシャ THA-268-2(3452)
8IQC6072 2 NUT ナット
9IPK8510 1 BOLT ボルト
10IPK8520 1 SUPPORT サポート
11CLC4250 1 STOPPER ストッパ
12CLC4260 1 NUT, ROUND ナット 丸
13CLAK2010 1 COVER カバー
14CLAK2020 1 BAR バー
15CLAK2061 1 COVER, LEFT カバー 左
16BSAK2030 1 BKT BKT
17CLC9640 1 BKT, SW BKT, SW
18CLC9600 1 NUT ナット
19NPK4430 1 COVER カバー
20K5049S 1 CONNECTOR コネクタ STR13.5
21S3197H 1 SW, LIMIT SW リミット KCK-J5990
22S3199A 1 SW, LIMIT SW リミット ZCK-Y09
23H5289A
BOLT, HEX SOCKET
ボルト 六角穴
M4X12L
24H5290A
BOLT, HEX SOCKET
ボルト 六角穴
M4X15L
25H5294A
BOLT, HEX SOCKET
ボルト 六角穴
M4X30L
26H5298A
BOLT, HEX SOCKET
ボルト 六角穴
M5X10L
27H5299A
BOLT, HEX SOCKET
ボルト 六角穴
M5X12L
28H5304A
BOLT, HEX SOCKET
ボルト 六角穴
M5X25L
29H5307A
BOLT, HEX SOCKET
ボルト 六角穴
M5X40L
30W1022A
WASHER, LOCK
ワッシャ スプリング 4M/M
31W1023A
WASHER, LOCK
ワッシャ スプリング 5M/M
32W1044A WASHER, FLAT ワッシャ 平 4W-5
33W1011A
WASHER, CONICAL
ワッシャ 皿
M-4-L
34K5207A
SCREW, TRUSS
小ネジ トラス M4X5L
35K5209A
SCREW, TRUSS
小ネジ トラス M4X8L

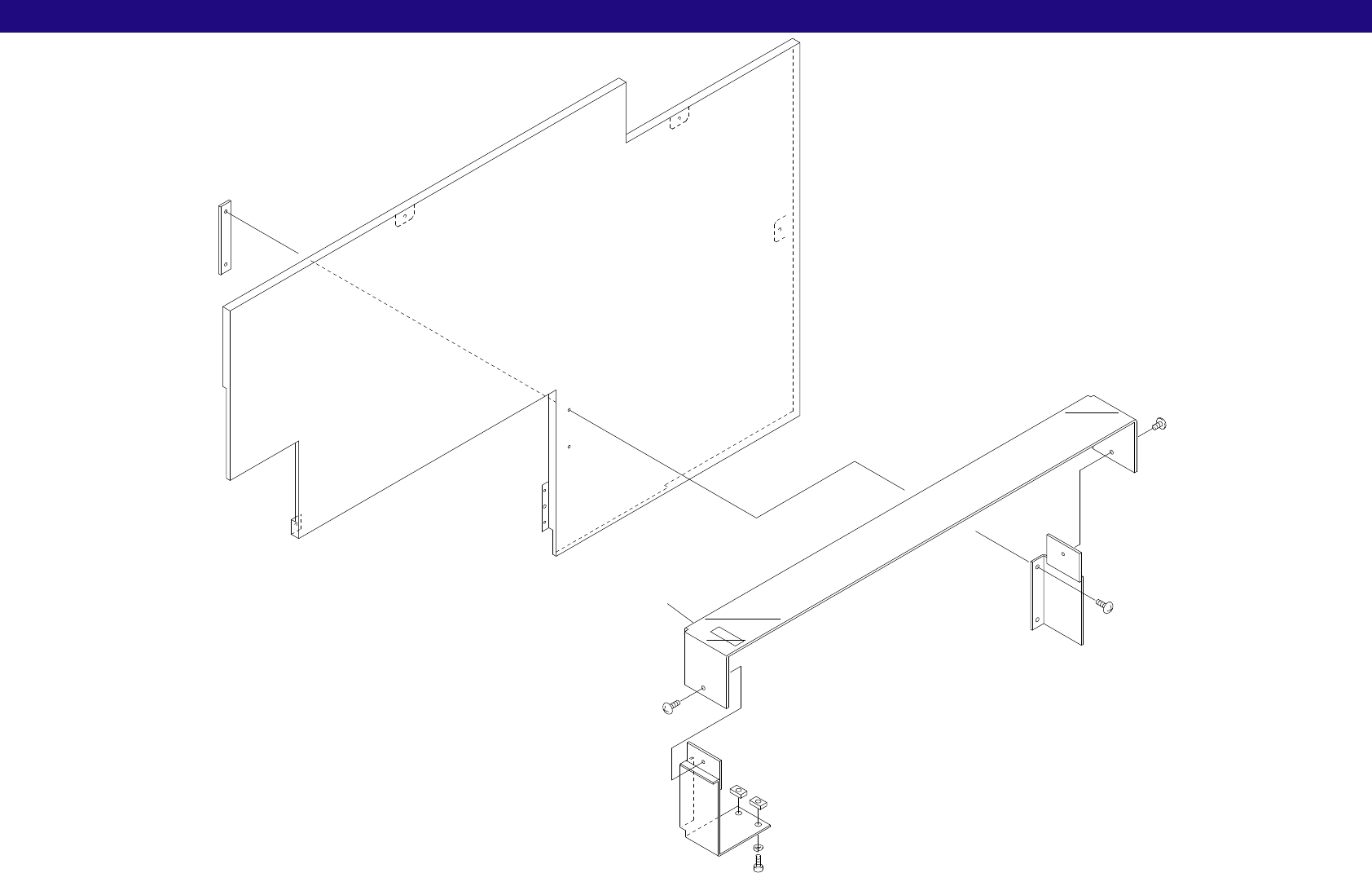

28.アウトコンベアカバー(オプション) Out conveyor cover(Option)(CLAK)
GP-551E PARTS LIST ver03
28-1
28.アウトコンベアカバー(オプション)(CLAK)
28.Out conveyor cover(Option)(CLAK)
x5
4
7
2
5
3
6
6
11
10
9
9
9
1
8
