OPTIONEN FÜR DIE BAUELEMEN T - / PCB-HANDH ABUNG 5 DÜSENWECHSLER Als T eil des Prozesszyklus werden verschiedene Werkz euge oder Düsen automatisch in einem Düsenwechsler eingesetzt. PICKUP SHUTTLE MANUELL ONYX 21, 24, 25…

100%1 / 8
4
OPTIONEN FÜR DIE PROFIL- UND TEMPERATURSTEUERUNG
OPTIONEN FÜR DIE BAUELEMENT- / PCB-HANDHABUNG
Bestellnr.:
50.29.124
Bestellnr.:
50.29.186
Bestell-Nr.:
Siehe Rückseite

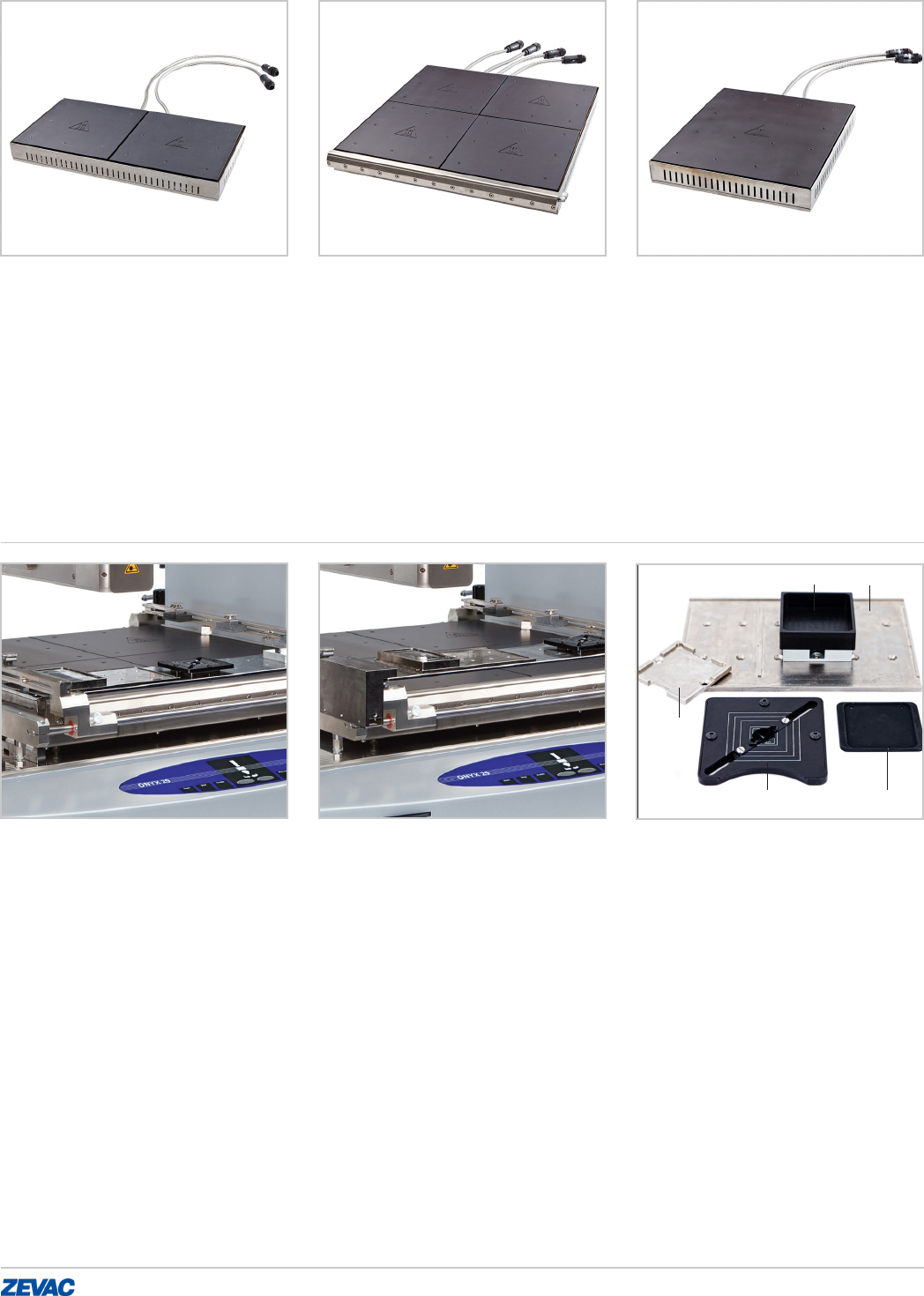

2-ZONEN VORWÄRMER 245 x 490 MM
3000 W (2 x 1500 W) Vorwärmer mit
einer Grösse von 245 x 490mm.
4-ZONEN VORWÄRMER 490 x 490 MM
6000 W (4 x 1500 W) Vorwärmer mit
einer Grösse von 490 x 490mm wird
standardmässig auf der ONYX 29
eingesetzt.
PREHEATER 310 x 350 MM
3260 W Vorwärmer mit einer Grösse von
310 x 350mm.
Als Alternative zum Standard-Vorwärmer
ONYX 21, 24, 25, empfohlen für die
Bearbeitung von Multilayer-Leiterplatten.
Bestellnr.:
50.25.163 50.29.156
Bestellnr.:
50.29.141
Bestell-Nr. 1. Einheit:
50.21.041 50.24.657 50.25.152 50.29.190
Bestell-Nr. 2. Einheit:
50.25.153
ADAPTER UND ZUBEHÖR
Zur Ablagebrücke, zum Shuttle und zum
Düsenwechsler ist diverses Zubehör
erhältlich.
1 = Bauelementauswurf (l)
2 = Ablageplatte zu Ablagebrücke (k)
3 = Adapterschale zu Düsenwechsler (i)
4 = Einsetzwerkzeug (a-f)
5 = Adapterschlale zu Ablagebrücke (j)
ABLAGEBRÜCKE
Die Ablagebrücke dient als Auage für
Einsetzwerkzeug, Bauteilauswurf, Dip
Fluxer und weiteres Zubehör.
ABLAGEBRÜCKE ERHÖHT
Die Erhöhung der Ablagebrücke
ermöglicht die Nutzung der gesamten
Arbeitsäche über dem Vorwärmer.
1 2
34
5
OPTIONEN FÜR DIE BAUELEMENT- / PCB-HANDHABUNG
5

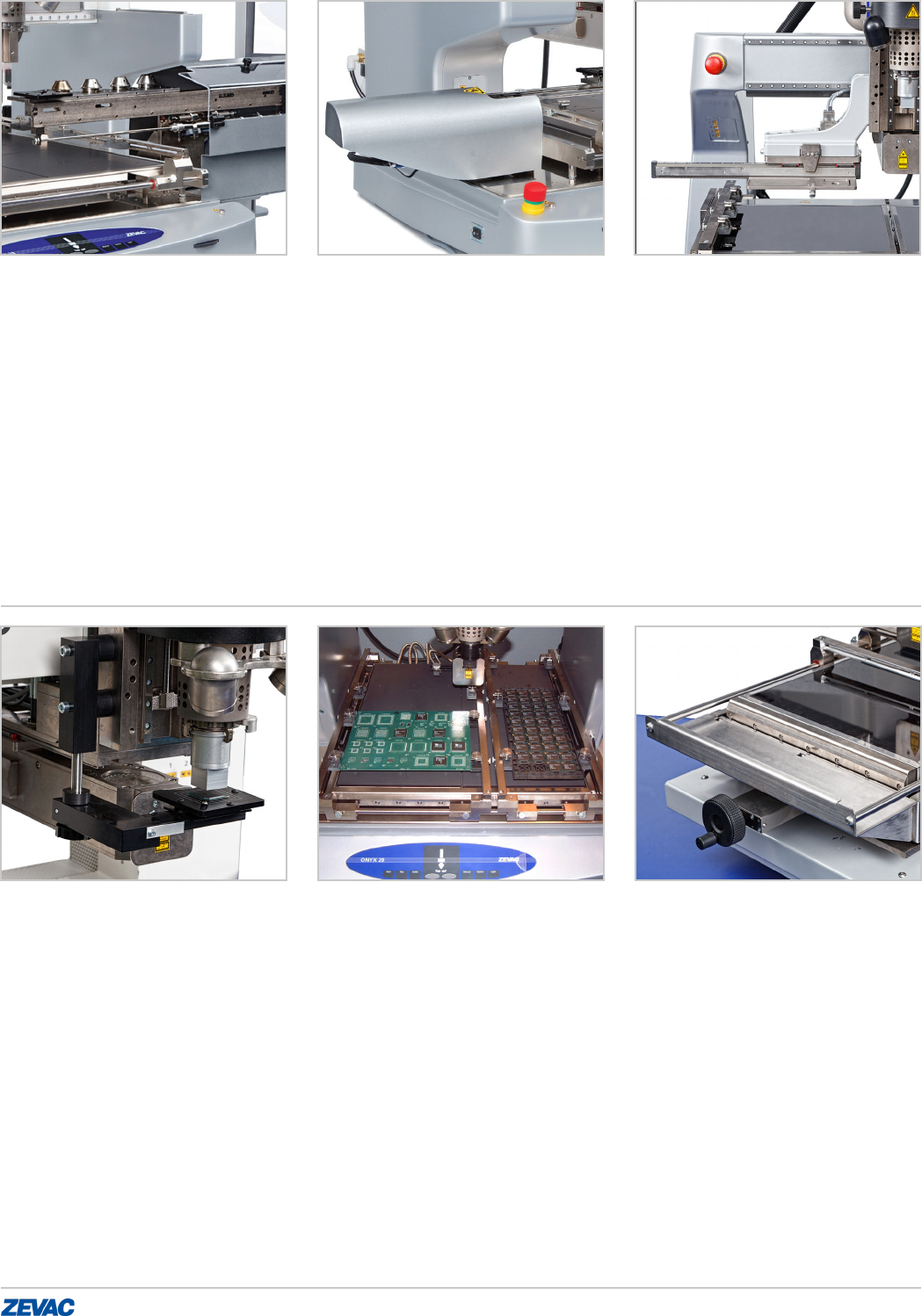

DÜSENWECHSLER
Als Teil des Prozesszyklus werden
verschiedene Werkzeuge oder Düsen
automatisch in einem Düsenwechsler
eingesetzt.
PICKUP SHUTTLE MANUELL
ONYX 21, 24, 25
Zum halbautomatischen Aufnehmen,
Fluxen oder Ablegen von Bauelementen.
Die Shuttle-Bewegung wird manuell
ausgeführt.
PICKUP SHUTTLE AUTOMATISCH /
MANUELL ONYX 29
Zum vollautomatischen Aufnehmen,
Fluxen oder Ablegen von Bauelementen.
Die Präparation erfolgt ausserhalb des
vorgewärmten Arbeitsbereiches.
Das dazugehörende Einsetzwerkzeug ist
in verschiedenen Grössen erhältlich.
Bestell-Nr. 1 Einheit (für 5 Düsen):
50.29.176
Bestell-Nr. 2 Einheiten (für 10 Düsen):
50.29.177
Automatisch:
Nr. inkl. Einsetzwerkzeug 4-45mm: 50.29.172
Nr. inkl. Einsetzwerkzeug 6-47mm: 50.29.192
Nr. inkl. Einsetzwerkzeug 9-56mm: 50.29.173
Manuell:
Nr. inkl. Einsetzwerkzeug 4-45mm: 50.29.170
Nr. inkl. Einsetzwerkzeug 6-47mm: 50.29.191
Nr. inkl. Einsetzwerkzeug 9-56mm: 50.29.171
Bestellnr.:
50.21.006 50.24.646 50.25.105
Bestellnr.:
50.21.025 50.24.658 50.25.154
Bestell-Nr. Version gleiches Niveau:
50.29.103
Bestell-Nr. Version erhöhtes Niveau:
50.29.163
Bestellnr.:
50.21.024
ZWEITER LEITERPLATTENHALTER
Bietet einen zusätzlichen Arbeitsbereich.
Diese Option ist erhältlich mit standard
Höhe oder mit einer zusätzlichen
Erhöhung von 20 mm.
LEITERPLATTENHALTER-
VERLÄNGERUNG
Verlängerung des ONYX 21
Leiterplattenhalters in Y um 100 mm
PICKUP TOOL SCHWENKBAR
Zum halbautomatischen Aufnehmen von
Bauelementen. Die Schwenkbewegung
wird manuell ausgeführt.
OPTIONEN FÜR DIE BAUELEMENT- / PCB-HANDHABUNG
OPTIONEN FÜR DAS AUFTRAGEN ODER ENTFERNEN VON MEDIEN
6

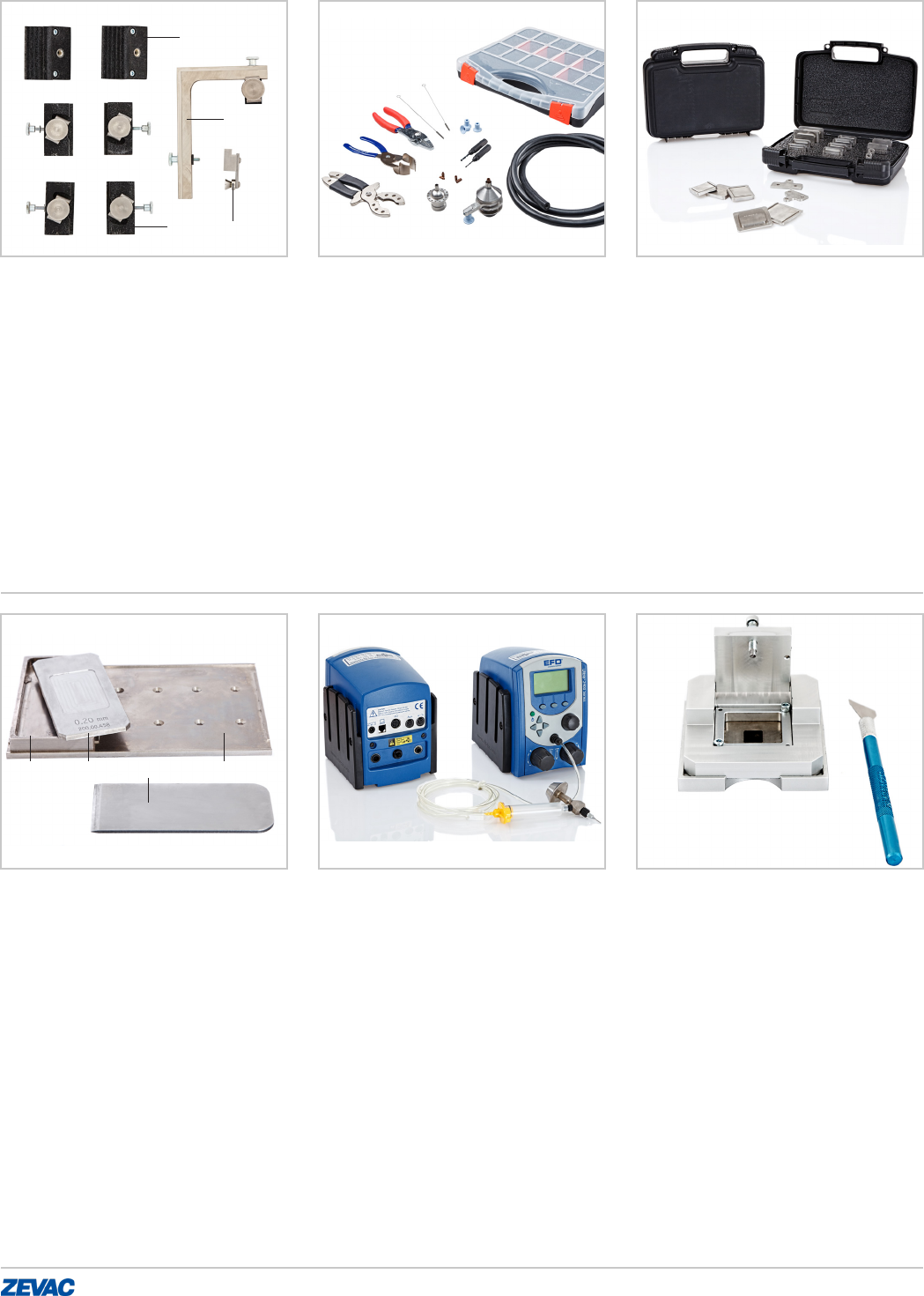

PRINTHALTEBACKEN / -FINGER
Backen, Finger und Anschlag zum
festen und genauen Positionieren von
Leiterplatten.
1 = Printhaltebacke -10mm (2 Stk.)
(n)
2 = Prinhaltebacke ONYX 21
(Set mit 4 Stk.) (o)
3 = Leiterplattenanschlag (1 Stk.) (p)
4 = Printhaltenger (1 Stk.) (m)
DIP FLUXER SET FASET1
Fluxer Set mit diversen Platten für
unterschiedliche Fluxeranwendungen.
Siehe separates Datenblatt
LOTABSAUGSYSTEM
Zum berührungslosen Entfernen von
Lotresten bevor ein neues Bauelement
platziert wird. Die Leiterplattenoberäche
kann mit Vakuum-Regelung abgefahren
werden, ausser bei der Installation auf
einer ONYX 21, bei welcher die Z-Höhe x
eingestellt wird.
Diverse Absaugspitzen erhältlich auf
Anfrage.
Bestellnr.:
Siehe Rückseite
Bestellnr.:
50.21.022 50.24.620 50.25.120 50.29.120
Bestellnr::
50.21.045 50.24.671 50.25.167 50.29.195
ZEIT- / DRUCK DISPENSER
Zum Dispensen von Flussmittel,
Lotpaste, Epoxidkleber, Underll oder
anderen Flüssigkeiten.
LOTPASTENDRUCK QFN
Zum Aufbringen von Lotpaste auf die
Bauelementunterseite.
DIP FLUXER SET
Fluxer Set mit Fluxerschale und Rakel.
Diverse Fluxerplatten erhältlich auf
Anfrage.
Im Set enthalten:
1 = Fluxerschale
2 = Rakel
Weiters Zubehör:
3 = Fluxerplatten (Kavitäten auf Anfrage)
4 = Ablageplatte zu Ablagebrücke (k)
Bestellnr.:
50.21.036 50.24.663 50.25.159 50.29.183
Bestellnr.:
50.29.104
Bestellnr.:
50.21.029 50.24.660 50.25.156 50.29.181
1 23 4
1
2
3
4
