1 / 1 機種( M / C  TY P E ) ユニット( U N I T) 発行日   C P ‑ 6  フィーダ( FEE D E R )   ﾎﾙﾀﾞｰﾘｰﾙ( H O LD ER  R EE L)   0 3 . 0 1 . 3 1 形式( TY P E) 図番( D W G  N o . ) S/ N   W 1 6 , 1 3 ｲﾝﾁ( i n c h )    ( A W C C 4 1 …

100%1 / 2
1/1
機種( M/C TYPE) ユニット( UNI T) 発行日
CP‑ 6 フィーダ( FEEDER) ﾎﾙﾀﾞｰﾘｰﾙ( HOLDER REEL) 03. 01. 31
形式( TYPE) 図番( DWG No. ) S/N
W16, 13ｲﾝﾁ( i nch) ( AWCC41**) W‑ 1613‑ 058482〜
番
号
品名 図番 個数
No. Dwg. No. QTY
2 ｶﾞｲﾄﾞ GUI DE WCC0240 1
ｼｰﾙ SEAL WCC0313 1 W ‑ 1613‑ 123456
15 ｺﾈｼﾞ 6ｶｸｱﾅｻﾗ SCREW, HEX SOCKET COUNTERSUNK K5357M 2 M3x6
16 ｺﾈｼﾞ 6ｶｸｱﾅｻﾗ SCREW, HEX SOCKET COUNTERSUNK K5357T 3 M3x8
17 ｺﾈｼﾞ 6ｶｸｱﾅｻﾗ SCREW, HEX SOCKET COUNTERSUNK K5359H 7 M4x10
22 ﾎﾙﾀﾞﾘｰﾙ HOLDER REEL WCC0362 1
23 ﾋﾟﾝ PI N WCC0371 3
24 ﾛｰﾗ ROLLER WCC0380 3
25 ﾍﾞｱﾘﾝｸﾞ BEARI NG H4095T 6 R‑ 1970ZZ( NMB)
26 ﾒｲﾊﾞﾝ NAME PLATE WCA0850 1
備考
Remarks
Descri pt i on
26

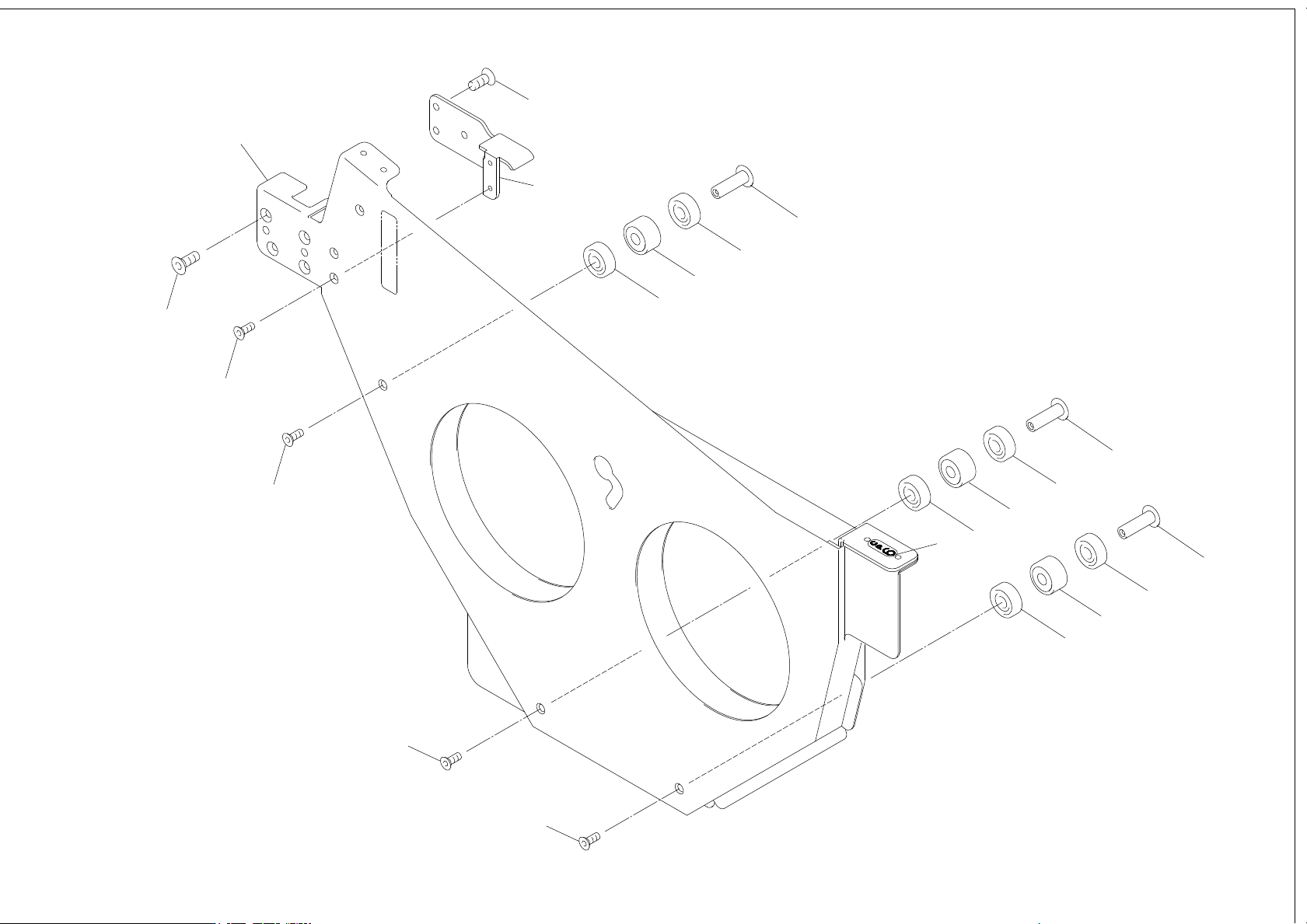

ホルダーリール（ＲＥＥＬ ＨＯＬＤＥＲ）
Ｗ１６，１３インチ（ｉｎｃｈ）
Ｗ−１６１３−０５８４８２〜
X1. 7
17
22
23
24
25
25
23
24
25
25
16
16
16
15
23
24
25
25
2
17
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
Ref . 33‑ 7
Ref . 31‑ 1
Ref . 31‑ 1
Ref . 31‑ 1
Ref . 31‑ 1
0. 5 1 2 10
