S3088 basic AOI 完全充分的 Viscom 高端系统检 测兼容性强 功能强大 成本效益高 机器型设计 使用 vVision 软件 —— 直观的 AOI 快捷的程序制作 兼容于 IPC 的检测 简便的缺陷控制 和伪错误控制 Viscom S3088 basic 是 S3088 A OI 系列产品性价比的冠军。它提供了 Viscom 高端检测的功能 —— 角度摄像头和 OnDemand-HR 技术。 除此之外, S3088 b…

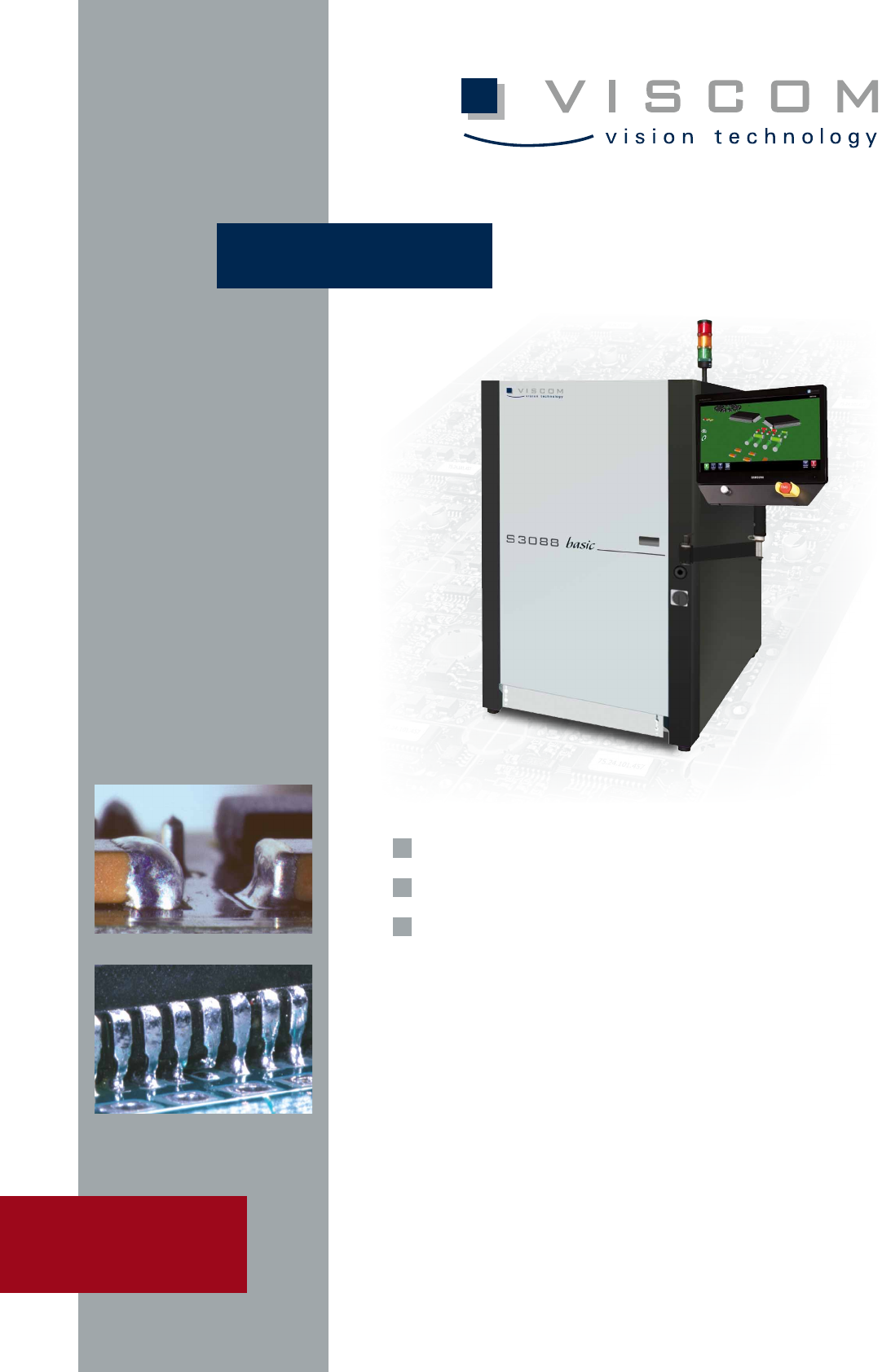

S3088 basic
AOI
完全充分的Viscom高端系统检
测兼容性强
功能强大
成本效益高
机器型设计
使用vVision软件
—— 直观的AOI
快捷的程序制作
兼容于IPC的检测
简便的缺陷控制
和伪错误控制
Viscom S3088 basic是S3088 AOI系列产品性价比的冠军。它提供了Viscom
高端检测的功能 —— 角度摄像头和OnDemand-HR技术。
除此之外, S3088 basic’系统运用“加入即运行“的概念，完全符合OEMs
和EMS供应商的“out of the box”的要求。该系统拥有令人惊讶的实惠价
格的同时，能够提供最优化的功能。针对特殊软件或者是硬件设置的需求，
用户可选用Viscom的S3088 flex或者S6056系统。
程序制作和程序优化在vVision软件的基础上进行。直观灵活的工具，
使得所有兼容于IPC的检测库选项，拥有最小的逃逸率和最低的伪错误率。
即使初学者也可以很快取得好的检测效果。
所有的检测程序都能由一个中心系统灵活地传送到任何一个系统中。
用户可以选用所有Viscom的标准软件工具，比如验证站、离线编程和
SPC。
前回流和后回流AOI
实惠的价格
高端检测的容量

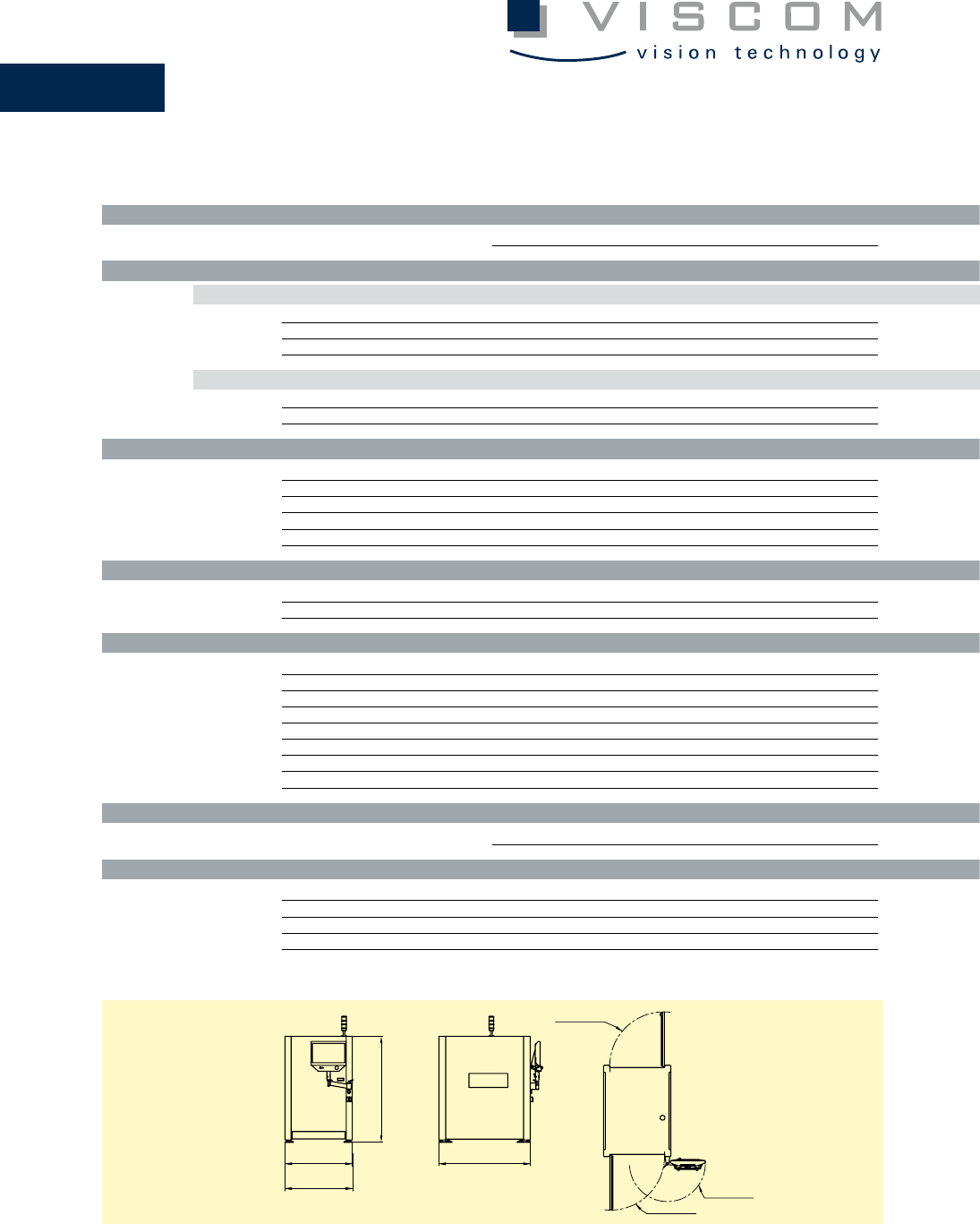

技术数据
# Viscom_SYS_S3088_basic_CHI12040003
S3088 basic
检测范围
组装和焊接点控制 (回流和波峰焊)
传感器
直角相机模组 8M (白色LED)
象场尺寸 57.6 x 43.5 mm
分辨率 23.5 μm (标准), 11.75 μm (高分辨率) 可通过OnDemandHR功能切换
百万像素相机的数量 4
斜角视图模块 8M (白色LED)
分辨率 16.1 μm (标准), 8.05 μm (高分辨率) 可通过OnDemandHR功能切换
百万像素相机的数量 4
软件
用户界面 Viscom EasyPro/vVision
SPC Viscom SPC (统计进程控制), 开放式界面 (可选)
验证站 Viscom S6002 HARAN/vVerify
远程诊断 Viscom SRC (software remote control) (可选)
编程站 Viscom PST34 (可选)
系统计算机
操作系统 Windows
®
处理器 Intel
®
Core™ i7
印刷电路板处理
印刷电路板大小 最大508 x 508 mm (长x宽)
处理高度 900到950 mm ± 20 mm
宽度设置 安装时自动调整
定位单元 同步线形电机的构架系统
传送概念 单轨传送
印刷电路板箝位 电动
底面上方清除尺寸 35 mm
底面上方清除尺寸 60 mm
检测速度
20 – 40 cm
2
/s
其他系统数据
接口 SMEMA
电源要求 100V to 240V, 50/60 Hz, 1P/N/PE, 耗能2.5 kVA/h
系统规格 1000 x 1350 x 1565 mm (宽x长x高)
重量 最重为600 kg
Specifications subject to change without notice. Windows
®
and PENTIUM
®
are registered trademarks. April 2012
Visit our website to find international subsidiaries and
representatives in Europe, USA and Asia:
www.viscom.com
Headquarters:
Viscom AG
Carl-Buderus-Str. 9 - 15
· 30455 Hanover · Germany
Tel.: +49 511 94996-0
·
Fax: +49 511 94996-900
info@viscom.com
·
www.viscom.com
Dimensions in mm
Topview with open doors
994
+10
-5
1349
+10
-5
1565
+70
-0
1004
+10
-0
line integration
dimensions
R 800
R 800
R 560
(at transfer height 950)
