VEGO Series – A New Generation of Handling Modules
VEGO Dynamic
Optionen
_ Elektrische-automatische Breiteneinstellung
_ Magazinaufnahme für Roboterhandling
_ Shutter am Auslauf
_ Zusätzlicher Shutter zu Lichtgitter (nicht Typ 2.1)
_ Auszieher klappbar
_ Auszieher unterhalb des Transportes
_ Magazinöffner
_ Durchlaufrichtung rechts nach links
_ Doppelspurbetrieb
_ Mehrfachausschub
_ LP Gewicht bis 6kg
_ Ausstattung für dünne LP (<0,5 mm)
AES03_Speed_VEGO_Dynamic_210309_DS_CC_D
Beschreibung
Die Magazinierstation AES 03 Speed dient der automatischen
Beladung von Leiterplatten in eine SMT- Linie oder in einzelne
Prozessanlagen wie z.B. Schablonendrucker, Bestücksysteme,
Reowöfen oder Testsysteme.
Die Leiterplatten werden über einen Auszieher aus dem
Magazin auf das Übergabeband gezogen. Das Übergabeband
wird durch eine Shuttle-Hubmechanik gleichzeitig horizontal
und vertikal verfahren und die Leiterplatte an die nachfolgende
Anlage übergeben.
Die Anlage zeichnet sich durch ihre äußerst geringe Zykluszeit
aus. Der offene, xe Magazintisch ermöglicht einen optimalen
Zugriff zu den Magazinen. Automatische Umschaltung auf das
nächste volle Magazin.
Eigenschaften
_ Aufnahmeplattform für 2 oder 3 Magazine
_ Übergabebandstrecke mit integrierter Shuttle-Hubmechanik
_ Magazinspannmechanik mit vertikaler Ausrichtung
_ Fixe Magazinwechsel-Position
_ Magazinzugriff über die Stirnseite der Anlage
_ Touch-Display mit grascher Benutzeroberäche
_ Bearbeitung der Produktparameter im laufenden Betrieb
_ Produktspeicher Funktion

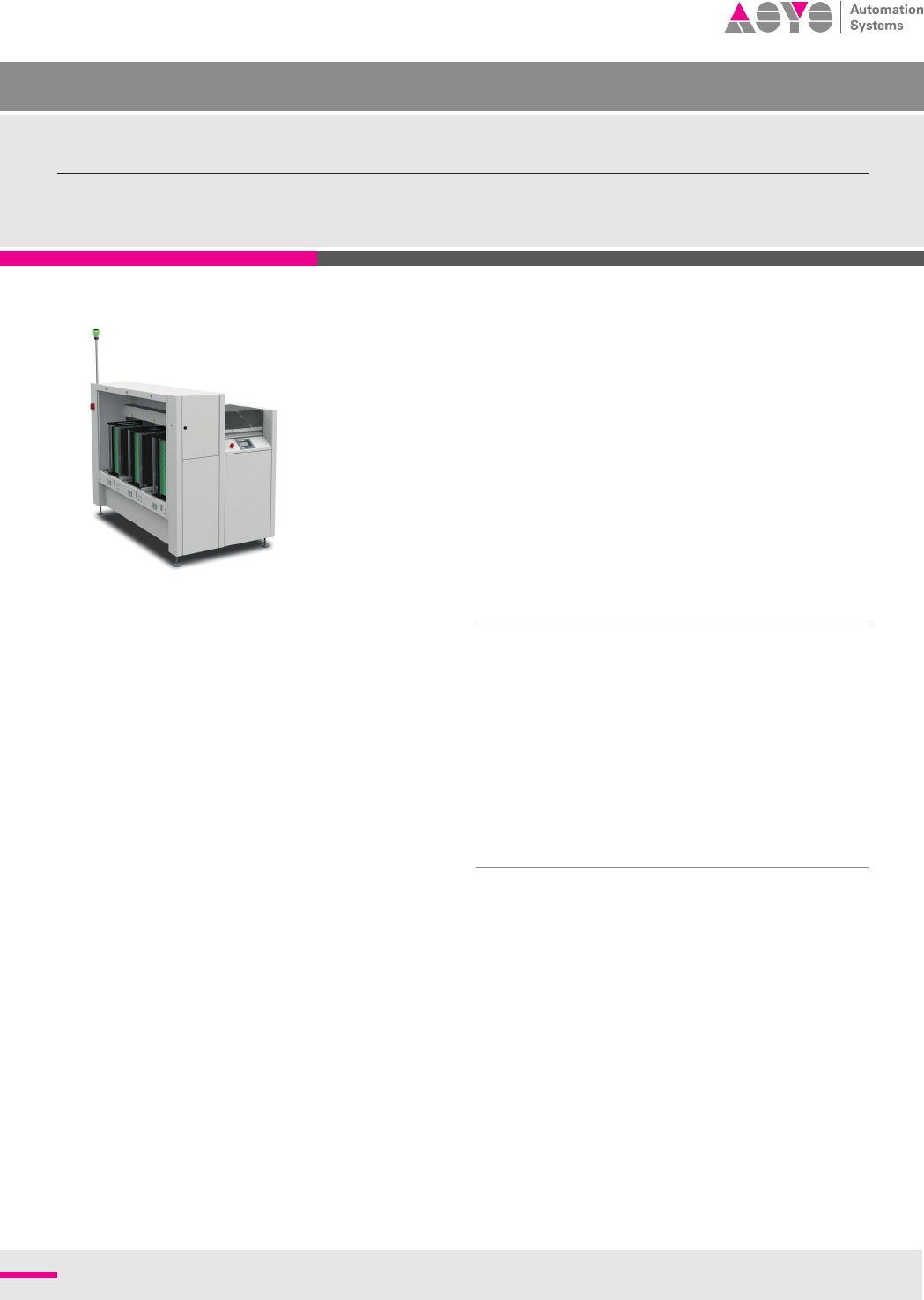

VEGO AES 03 Speed
Linienbelader mit Aufnahmeplattform für drei Magazine
ASYS Automatisierungssysteme GmbH
Benzstrasse 10,
89160 Dornstadt, Germany
Tel (+49) 7348 9855 0
Fax (+49) 7348 9855 91
info@asys.de
For more information visit
www.asys-group.com
Subject to change without notice.
Some general descriptions and performance characteristics may
not be applicable to all products. Technical specications are
subject to change without notice. Only features and technical
data provided in purchasing contract are legally binding.
Printed in Germany
www.asys-group.com

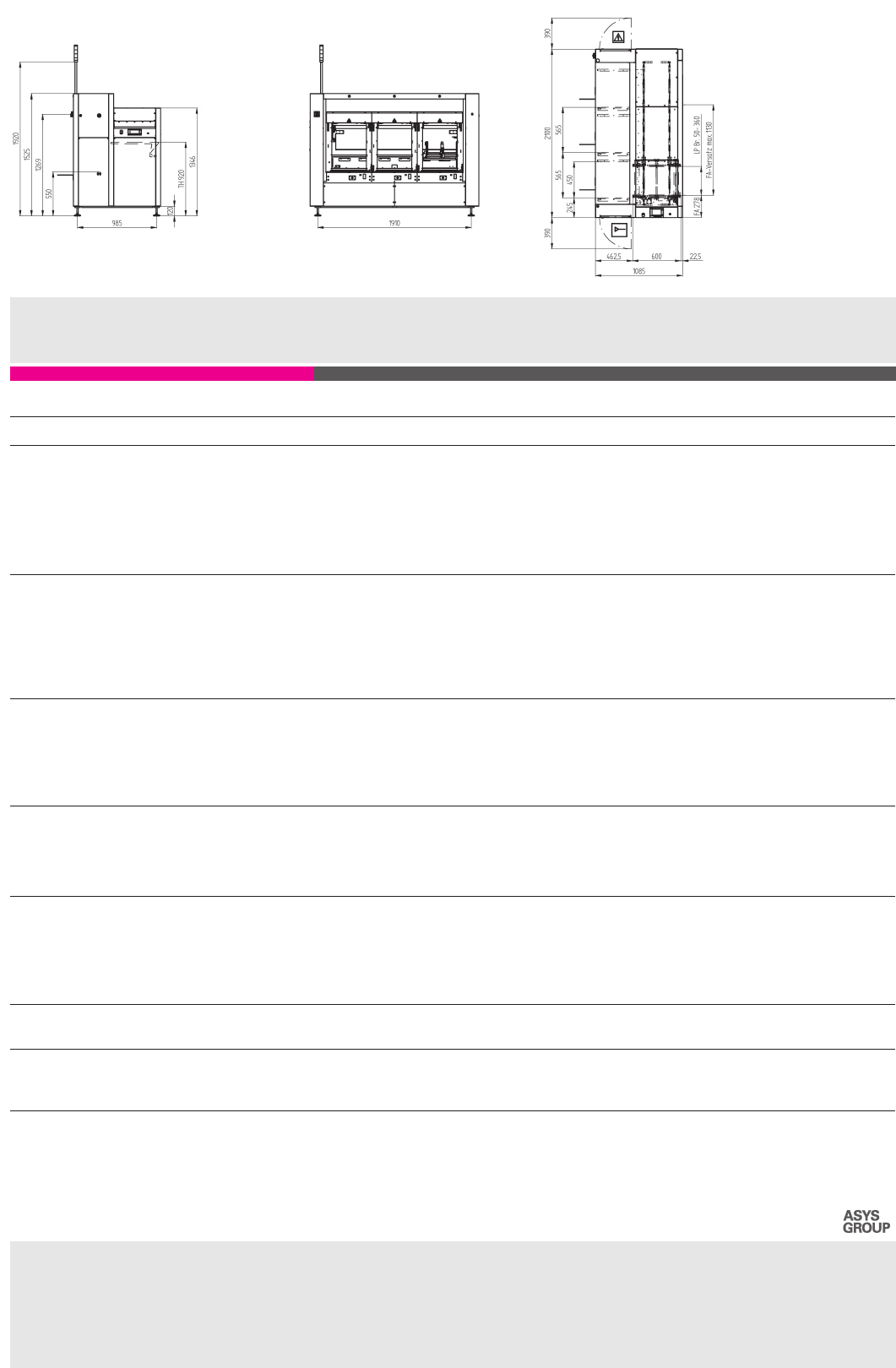

VEGO AES 03 Speed
Typ 2 Typ 2.1 Typ 3
Maschinenkonfiguration
Transporthöhe
Transportbreite max.
Schnittstelle
Transportrichtung
Bedienseite
Festanschlag
920 mm ± 50 mm
a)
360 mm
SMEMA, Siemens
Links nach rechts
Vorne
Vorne
950 mm ± 50 mm
a)
460 mm
SMEMA, Siemens
Links nach rechts
Vorne
Vorne
920 mm ± 50 mm
a)
460 mm
SMEMA, Siemens
Links nach rechts
Vorne
Vorne
Magazingröße
Magazin-Länge
Magazin-Breite
Magazin-Höhe
Slot-Abstand
Magazin-Slots
Anzahl Magazine
355 - 400 mm
320 - 430 mm
570 mm
5 - 20 mm
1 - 50 Slots
3
535 mm
530 mm
570 mm
5 - 20 mm
1 - 50 Slots
2
355 - 540 mm
320 - 530 mm
570 mm
5 - 20 mm
1 - 50 Slots
3
b)
Leiterplattenformat
LP-Länge
LP-Breite
LP-Dicke
Bauteilfreiheit
LP-Gewicht
100 bis 400 mm
c)
50 bis 360 mm
0,5 bis 4,5 mm
+12,5 mm
d)
/-40mm
bis 3 kg
100 bis 540mm
c)
50 bis 460 mm
0,5 bis 4,5 mm
+12,5 mm
d)
/-30mm
bis 3 kg
100 bis 540 mm
c)
50 bis 460 mm
0,5 bis 4,5 mm
+12,5 mm
d)
/-40mm
bis 3 kg
Installationsanforderungen
Elektrischer Anschluss
Stromnetz
Leistungsaufnahme
Pneumatischer Anschluss
230 V / 115 V, 50 / 60 Hz, ± 10%
L1 + N + PE
0,5 kW
6 bar/ 5
Nl/min
230 V / 115 V, 50 / 60 Hz, ± 10%
L1 + N + PE
0,5 kW
6 bar/ 5
Nl/min
230 V / 115 V, 50 / 60 Hz, ± 10%
L1 + N + PE
0,5 kW
6 bar/ 5
Nl/min
Maschinenbeschreibung
Länge x Breite x Höhe
Nettogewicht
Geräuschpegel
Zykluszeit
Zykluszeit mit Shutter am Auslauf
1085 x 2100 x 1525 mm
400 kg
< 75 dB
10 sek. (min.8 - max.12 sek.)
13 sek. (min.10,5 - max.14,5 sek.)
1320 x 2000 x 1350 mm
400 kg
< 75 dB
11 sek. (min.9 - max.13 sek.)
14 sek. (min.11,5 - max.15,5 sek.)
1370 x 2400 x 1525 mm
500 kg
< 75 dB
13 sek. (min.10 - max.15 sek.)
15,5 sek. (min.12,5 - max.17 sek.)
Upgrades
Linienvernetzung via IC Net
a) Andere Transporthöhen auf Anfrage
b) Optional 4 Magazine. Magazin-Breite 320 mm
c) Andere Formate auf Anfrage
d) Wahlweise +35 mm; andere auf Anfrage
