16ノ ズ ルヘッ ド 、 Part 1. 12ノズルヘッド用ノズル For 16 nozzle head and 12 nozzle head
Page 2
お知らせ
1. このパーツリストは、標準ノズルと特殊ノズルが記載されています。
2. Part 5 と Part 6 の特殊ノズル番号の刻印は同じです。
3. Part 5 と Part 6 の特殊ノズルは互換性は有りません。
Part 5 の特殊ノズルには専用のオリフィス(取付け用 SCREW)が有ります。
4. 部品に刻印されている番号は、識別の為の番号です。
ご注文の際には、注文用品番をお知らせください。
5. ノズルは、改良のため予告なく変更することがあります。
6. イラスト上に表記されている寸法は、ミリ単位(mm)です。

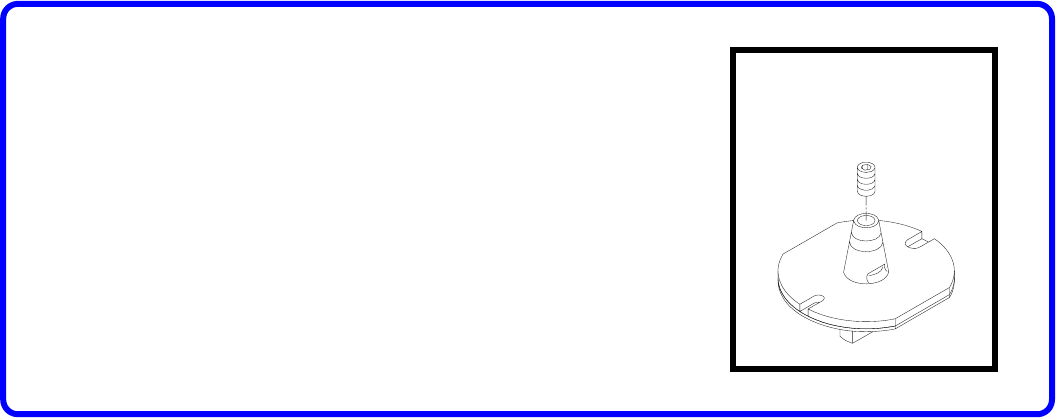

Dedicated orifice
专用的管口
専用のオリフィス
16ノ
ズ
ルヘッ
ド
、
Part 1. 12ノズルヘッド用ノズル
For 16 nozzle head
and 12 nozzle head
1-A
16ノズルヘッド
,
12ノズルヘッド用ノズル
For 16 nozzle head and 12 nozzle head

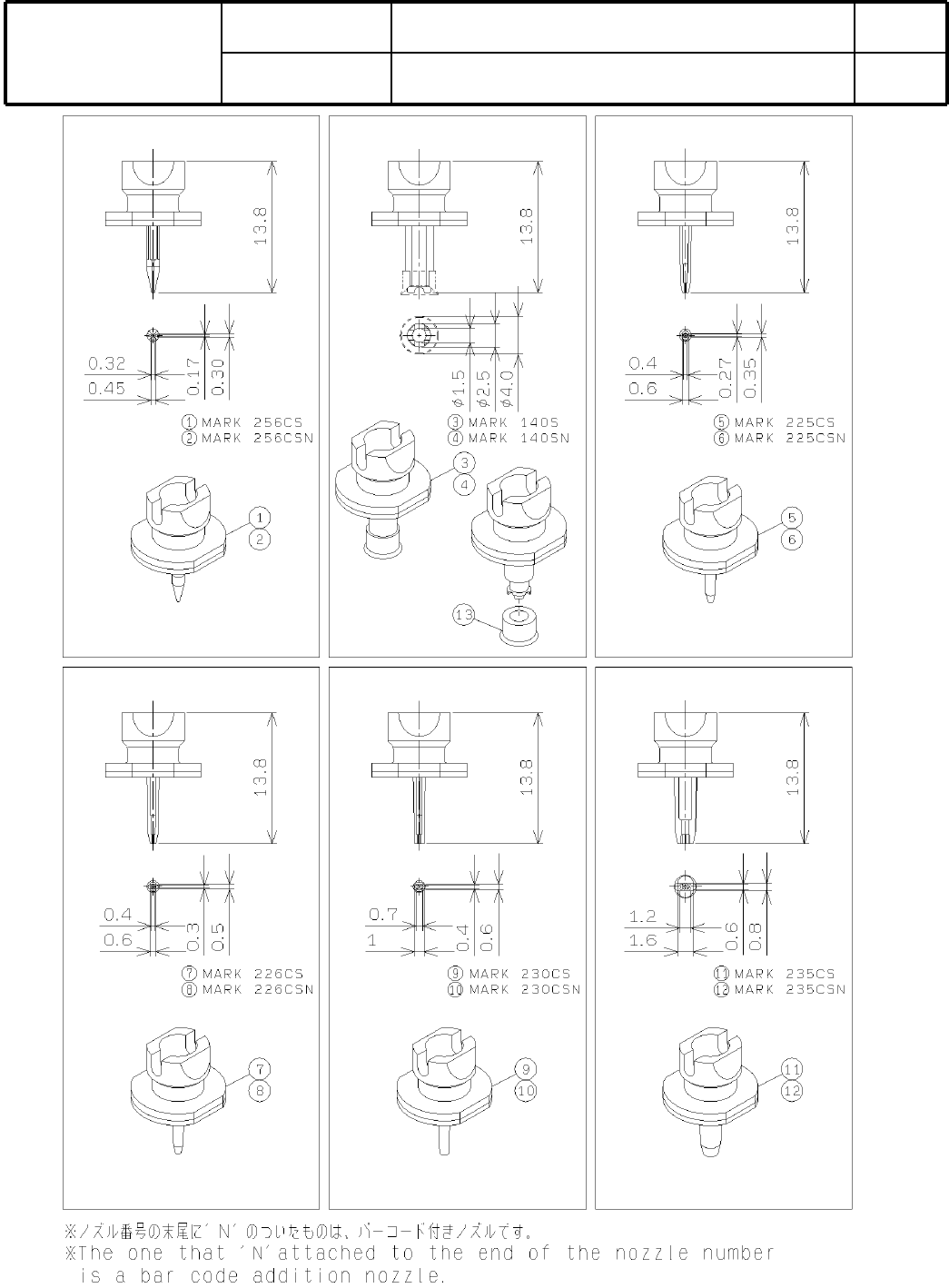

パーツレイアウト
Ki
t
N
o
.
キット
品番
Kit Name
キット名称
NOZZLE_NPM01
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
S1
( KNOZZLE_NPM01-03-1 )
