5 Operaator, liiniinsener, hooldusinsener Kasutusjuhend SIPLACE HS-60
5.7 Jälgimisvigade vältimine Tarkvara versioon SR.503.xx07/2003 EE väljaanne
118
5.7.4 Komponentide koordinaatide süsteem ja haaramisnurk
5

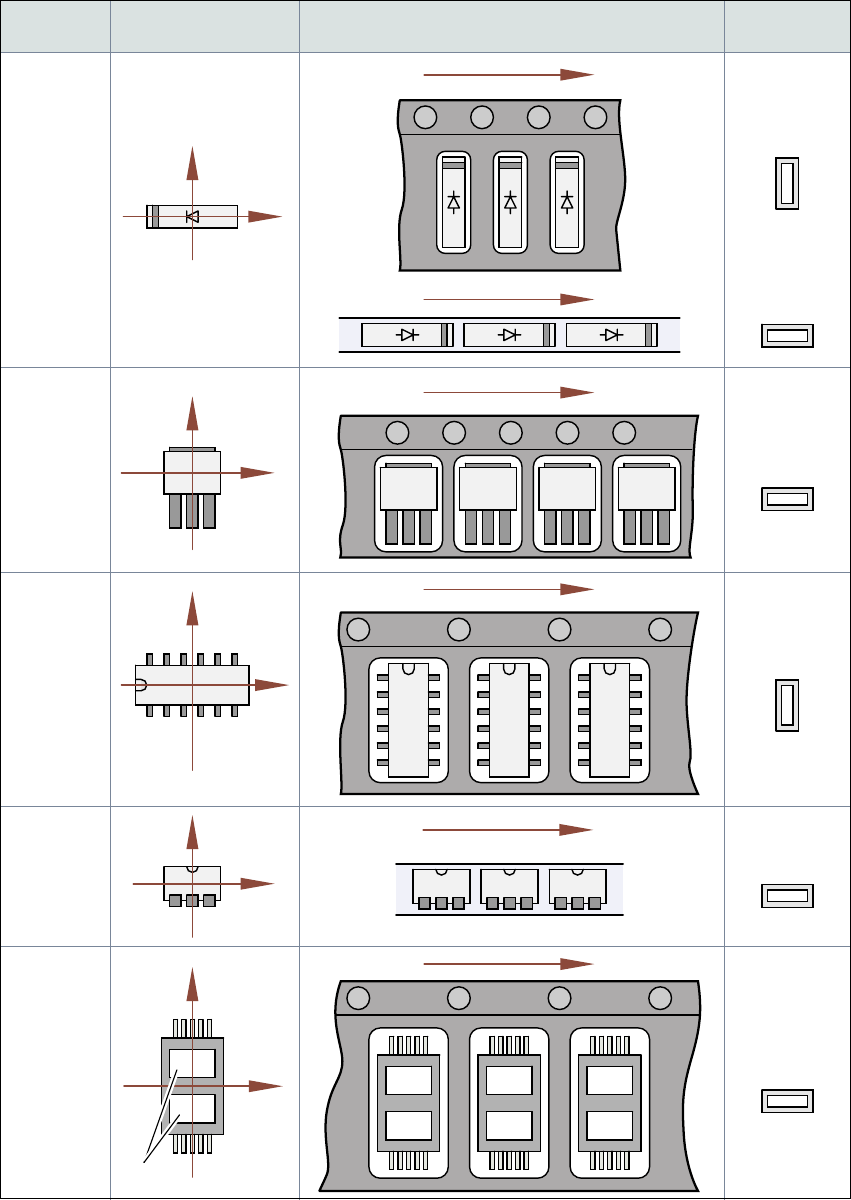

Joon. 5.7 - 2 Komponendi asend ja selle haaramisnurk
Spetsiaal-
komponent
Kassett-
magasin:
Kiip-
komponendid,
polaarsed
0402
2220
Anood peab olema
suunatud +X
koordinaadi suunas.
Korpuse
väliskuju tüüp
Koordinaatide süsteem
Asend sööturil
Haaramisnurk/
imiotsaku nurk
Lint:
SOT23
Kassett-
magasin:
Lint:
Lint:
SO-IC
DIL-IC
SOT 194
Lint:
Avad
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
Kasutusjuhend SIPLACE HS-60 5 Operaator, liiniinsener, hooldusinsener
Tarkvara versioon SR.503.xx 07/2003 EE väljaanne 5.8 Komponentidega laadimine
119
5.8 Komponentidega laadimine
Koponentide laadimist ribakoodide abil ja ilma on kirjeldatud onlain-juhendis.
Æ Lindisööturite puhul jätkake linti õigeaegselt, et vältida sööturite tühjenemist komponentidest.
Æ Ärge tehke seda aga liiga vara, sest kui keerate vana lindi uuele lindipoolile pärast jätkamist,
siis võib uue lindi pool üle täituda. Selle tulemusena võib lint poolilt maha libiseda ning
seadmesse kinni jääda. Teatavas olukorras võib see põhjustada tõrked komponentide
haaramisel ja pikki seisakuaegu.
Æ Kui kasutusel on 5" ja suuremad lindipoolid, siis tuleb kasutada poolide võlle (joon. 5.4 - 3) ning
veenduda, et jaotusplaadid on paigaldatud õigesti (joon. 5.4 - 3
).
5 Operaator, liiniinsener, hooldusinsener Kasutusjuhend SIPLACE HS-60
5.9 Sööturite käru Tarkvara versioon SR.503.xx07/2003 EE väljaanne
120
5.9 Sööturite käru
5.9.1 Ohutustehnika sööturite käru paigaldamisel ja eemaldamisel
HOIATUS 5
Æ Vältige töötava masina korral käe sattumist sööturite käru ja masina korpuse vahelistesse
piludesse (pos. 1 ).
Æ Enne sööturite käru ühenduskaabli ühendamist või lahtiühendamist ladumissüsteemi
pesasse/pesast (pos. 2), kontrollige alati sööturite käru kinnitatust ladumissüsteemi külge.
– Kui komponentide laud pole ladumismasina külge kinnitatud (pos. 3), siis ÄRGE ühendage
sööturite käru ühenduskaablit kunagi ladumismasina küljes olevasse pistikupesasse ning ärge
käitage sööturite käru suruõhu abil.
5
Joon. 5.9 - 1 Ohutustehnikaalased juhised sööturite käru jaoks
