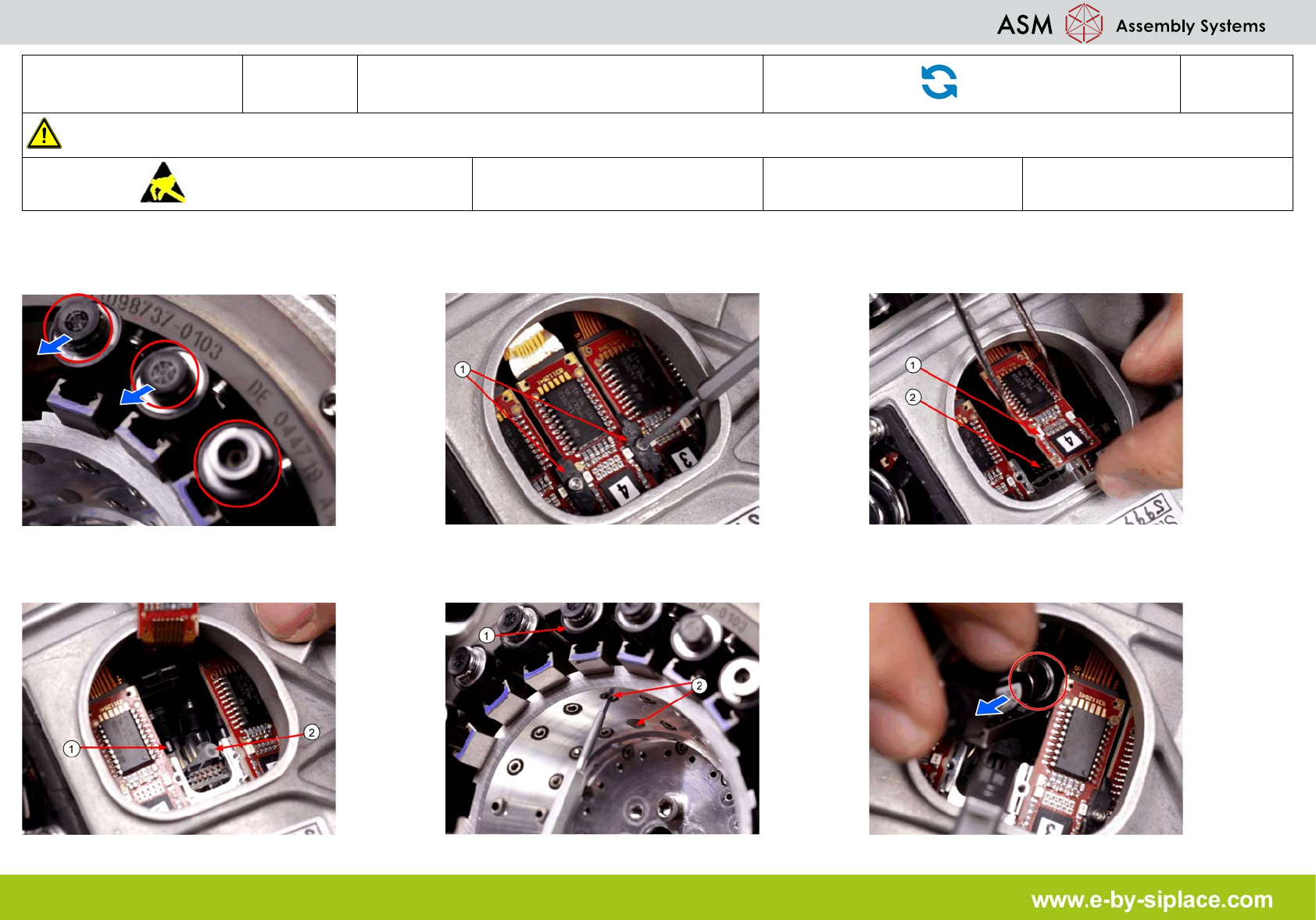

E-by SIPLACE CP14 移除 DP 驱动
部件更换
1/1
注意 使用贴片机前，请参阅用户手册中的安全须知。
遵守防静电守则
工具： 易损件： 耗材：
1. 将吸嘴从段位器上拉下。 2. 通过维修孔，将相关 DP 驱动的支架 (1) 拧
松。
3. 小心地用镊子将印制板 (1) 从接头 (2) 上拉
下。
4. 断开软管 (2) 与 DP 驱动 (1) 的连接。 5. 将固定相关 DP 驱动 (1) （星型轴盤架的内
部）的两颗螺钉 (2) 拧松。
6. 通过维修孔，取下 DP 驱动。
E-by SIPLACE CP14 取下 DP 驱动的软管
部件更换
1/1
注意 使用贴片机前，请参阅用户手册中的安全须知。
遵守防静电守则
工具： 易损件： 耗材：
1. 软管 (1) 末端的连接位于星型轴的盤架上，
即弹簧装置 (2) 的后方。
2. 将软管的末端拉下。
