はじめに
ダイヤフラムバルブ750シリーズは、取り扱いが簡単で、メ
ンテナンスなしで数百万サイクルの運転が可能です。低∼中粘
度の液剤を、正確な吐出量で、非常に高い再現性を持って吐出
する設計となっています。750V・750V‐SS・751V・752V・
752V‐SS・752V‐UH 752V‐UHSS・752V‐DVD・752V‐UH
DVDの全9機種をご用意しています。
駆動部アッセンブリは全機種において共通ですが、接液ボディ
ーとダイヤフラムが機種別に 異 なります。 752Vシリーズ
の 接液ボディーは、 ボディー先端に 液剤吐出部があり、
750Vおよび751Vは
、接液ボディーの側面に液剤吐出部が取
付けられています。
各バルブには、ノズルアダプター、液剤供給継手、5フィート
(1.5ｍ）の駆動エアーチューブが付属しています。
ダイヤフラムバルブ750シリーズ
取扱説明書
ノードソンEFDの取扱説明書pdfファイルは、www.nordsonefd.jpからダウンロードできます。
液剤供給チューブ
駆動エアーチューブ
ノズル
液剤供給口継手
ストローク調整ノブ
ストローク基準
接液ボディー
バルブの取付の前に、接続するタンクやバ
ルブコントローラーの取扱説明書をよく読
み、ディスペンスシテム全ての構成機械の
取扱方法をよく理解してください。

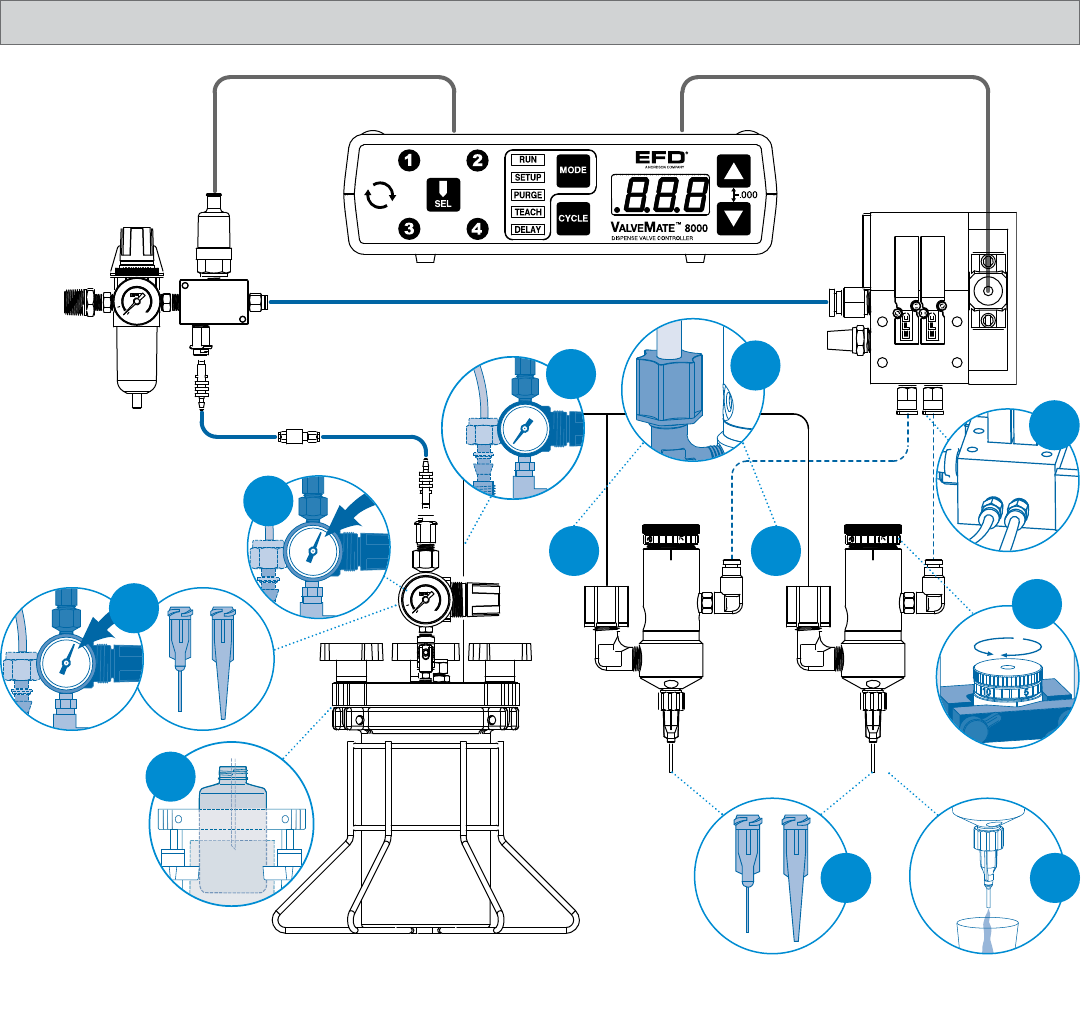

1. 液剤供給チューブをバルブに接続しま
す。外径3/8”のチューブを使用する場合
は、継手を付属の#7610BPを使用くだ
さい。
2. 液剤供給チューブをタンクに接続しま
す。液剤タンクは、外径1/4"のチューブ
か、#62518PTを使用して外径3/8”のチ
ューブと接続することができます。
3. バルブの駆動エアーチューブを、バル
ブ開放時間を制御するコントローラー
ValveMate
™
8000（ソレノイドパック）
へ接続します。
4. ノズルを選択します。低粘度液剤をご
使用の場合は小さいノズル（20ゲー
ジ）、高粘度液剤をご使用の場合は大
きめのノズル（14ゲージ）を選択くだ
さい。
5. タンクに液剤を入れます。このとき、
タンクに液剤を直接注ぐ、あるいは液
剤メーカーのボトルをタンク内に設置
することが可能です。圧力をかける前
に、確実にふたを閉めてください。
6. 液剤の粘度に合わせて、タンク圧力を
設定します。
7. ダイヤフラムのストロークを設定しま
す。最初は、1/2回転以内に設定してく
ださい。
*
8. ノズルの下に容器を置き、液剤供給チ
ューブ、バルブ、ノズルからエアーが
完全になくなるまでバルブを駆動しま
す。
9. タンク圧 の調整、ノズルの交換によ
り、吐出量を設定します。
*
ストローク調整ノブを締めすぎないように注意してく
ださい。また、開放方向に2回転以上させないでくだ
さい。2回転以上開いた場合、加圧された液剤がダイ
ヤフラムシール部を押し開き、液剤が継続的に流れ出
る恐れがあります。
取付
注：吐出量は、バルブの開放時間によって設定してください。また、バルブコントローラーの取扱説明書を参照してください。
Open
Close
8
1
1 1
7
5
6
4
3
2
9

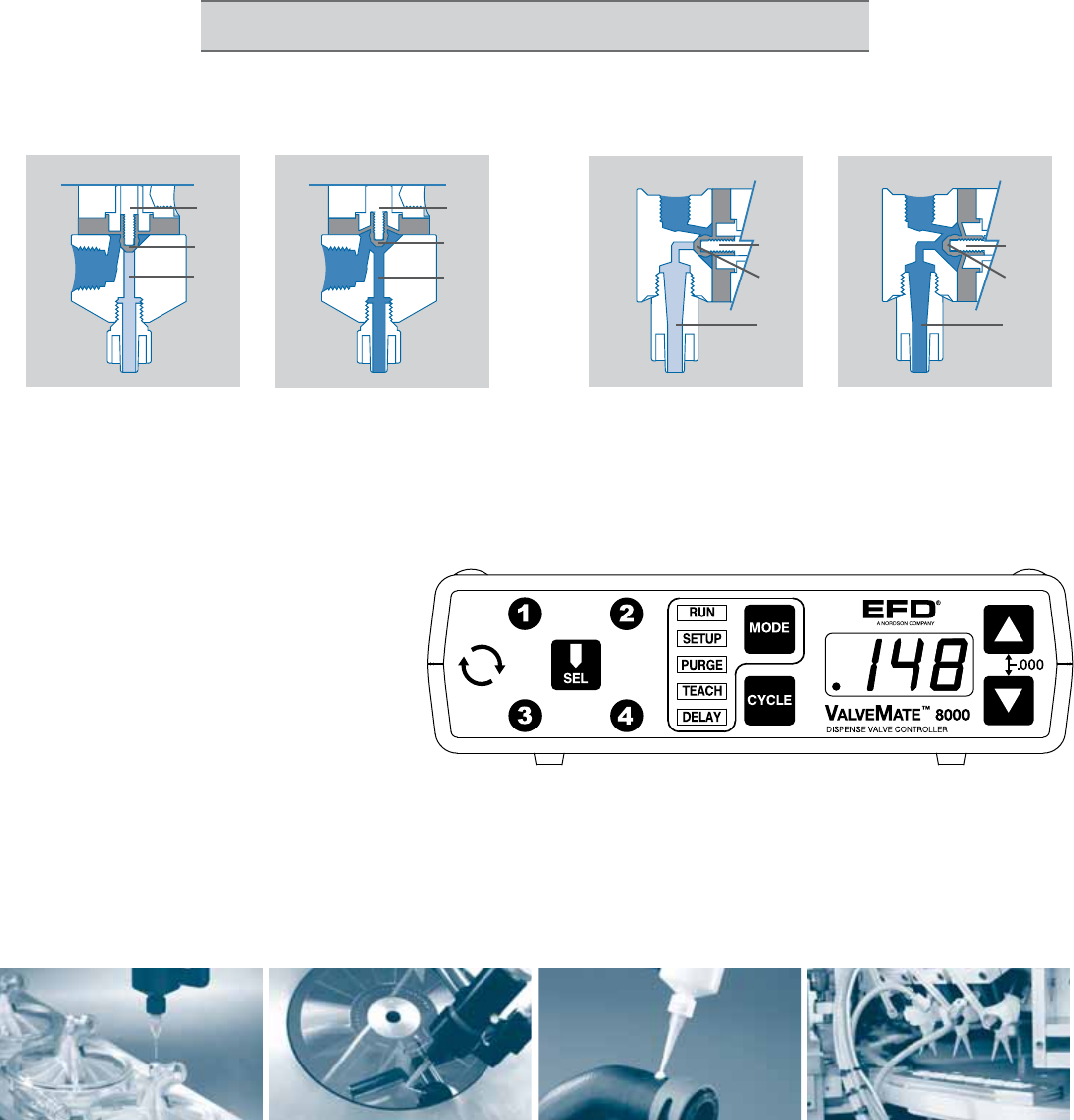

バルブの動作
70psi（0.48MPa）のエアー圧をかけるこ
とにより、内部ピストン
¿
を押し上げま
す。ダイヤフラムを押しつけていたピス
トンロッド
¡
が引き上げられ、シール部
を開きます。これにより、
¬
より液剤が
吐出されます。エアー圧がかかっていな
いときは、ピストンが再度押し付 けら
れ、ダイヤフラムを閉じます。
液剤の吐出量は、バルブ開放時間、液剤
の粘度、液剤タンクにかかるエアー圧、
ノズルのサイズ、そしてダイヤフラムの
ストロークで変化します。流量は、タン
ク圧、ノズルのサイズ、そして液剤の粘
度の組み合わせによって変化します。
バルブのキャリブレーションを行なうに
は、ストローク基準にある「ゼロ」のマ
ークをバルブ本体にある2つの参照位置の
どちらかに合わせてください。位置決め
ネジを締めると、バルブのキャリブレー
ションが終了します。
吐出量は、バルブの開放時間によって設定してください。
閉鎖時
¡
¬
開放時
閉鎖時 開放時
¿
¬
¡
¿
¡
¬
¿
¬
¡
¿
752Vと752V-UH の液剤経路 750Vと751Vの液剤経路
www.nordsonefd.com japan@nordsonefd.com Tel: 03-5762-2760 Fax: 03-5762-2737
重要：ソレノイドマニホールドブロックは、別に
ご注文ください。詳細については、ノードソン
EFDにお問い合わせください。
ValveMateコンセプト
ValveMate8000は、エンドユーザーのお客様のご
使用において、利便性と効率を最大限にするため
に、バルブの調整を簡単にするバルブコントロー
ラーです。吐出量の主な調整要素はバルブ開放時
間です。ValveMate8000は、バルブの近くに設置
され、押しボタンでバルブ開放時間を設定するこ
とが可能です。
ValeMate8000は、マイクロプロセッサーにより、
吐出量を非常に高精度の制御をおこないます。
ディスペンシングステーションで、液剤経路のパージやショットサイズの設
定を、製造ラインを止めることなく、素早く簡単に行うことが可能です。
