5. 1 年 3-57 第 3 章 定期保养项目 5 更换滤芯。 1. 将过滤杯向左旋转拆下。 2. 再将滤芯也向左旋转拆下后， 换上新的滤芯。 3. 将过滤杯向右旋转装回原位。 6 将盖板装回原位。 1. 安装里侧的盖板。 2. 安装切带器的盖板。 c 注意 • 请注意不要忘记安装里侧盖板的地 线。 • 安装盖板时，请注意不要使接线类被夹住。 更换滤芯 Step 5 过滤杯 向箭头所示方向 旋转拆卸 向箭头所示方向 旋转拆卸 滤芯 5…
5. 1 年
3-56
第 3 章 定期保养项目
5.5.2 真空泵用滤芯的更换
贴片机内置真空泵，1 台真空泵使用 1 个滤芯。一般，一个月需要点检一次，为防止因网眼堵塞而引起故障，
建议 1 年更换 1 次滤芯。为保障作业安全，请务必先拆下与气源连接的空气连接器。
►
真空泵使用注意事项
•
运行刚结束时，真空泵内还很热。停机后，请等待 10 分钟左右，确认真空泵已冷却之后再进行更换。
•
更换滤芯时，请务必戴防尘口罩和手套。否则，有吸入细微粉尘或使手部受伤的危险。
•
真空泵重达 10kg。请注意不要使其跌落砸伤脚，或使腰部受伤。
1
e
进行作业前的准备。
1. 按急停按钮，将前侧的料车从贴片机上拆下。
2. 退出应用软件之后，关闭贴片机的电源。
2
拆卸切带器盖板下侧的固定螺钉。
如右图所示用十字螺丝刀拆卸切带器盖板下侧 2
处固定螺钉。
3
拆卸切带器的盖板。
1. 用十字螺丝刀拆卸切带器盖板 ( 右前侧 ) 的 2
处固定螺钉。
2. 将切带器的盖板拉出取下。
n
要点
切带器的盖板带联锁锁具。
4
拆卸里侧盖板。
1. 用十字螺丝刀拆卸里侧盖板 ( 右前侧 ) 的 5
处固定螺钉。
2. 拆下里侧盖板。
3. 里侧盖板的里侧连接有地线。用十字螺丝刀
拆卸固定地线的螺钉。
n
要点
固定地线的螺钉带有菊花垫片，拆卸时注意不要丢失。
拆卸切带器盖板下侧的固定螺钉
Step 2
固定螺钉
55367-KMX-00
拆卸切带器的盖板
Step 3
切带器盖板 (右前侧)
固定螺钉
联锁锁具
防切屑飞散用胶片
55368-KMX-00
地线固定螺钉
拆卸里侧盖板
Step 4
里侧盖板(右前侧)
固定螺钉
控制箱
55369-KMX-00
5. 1 年
3-57
第 3 章 定期保养项目
5
更换滤芯。
1. 将过滤杯向左旋转拆下。
2. 再将滤芯也向左旋转拆下后，换上新的滤芯。
3. 将过滤杯向右旋转装回原位。
6
将盖板装回原位。
1. 安装里侧的盖板。
2. 安装切带器的盖板。
c
注意
•
请注意不要忘记安装里侧盖板的地线。
•
安装盖板时，请注意不要使接线类被夹住。
更换滤芯
Step 5
过滤杯
向箭头所示方向
旋转拆卸
向箭头所示方向
旋转拆卸
滤芯
55390-KMX-00
5. 1 年
3-58
第 3 章 定期保养项目

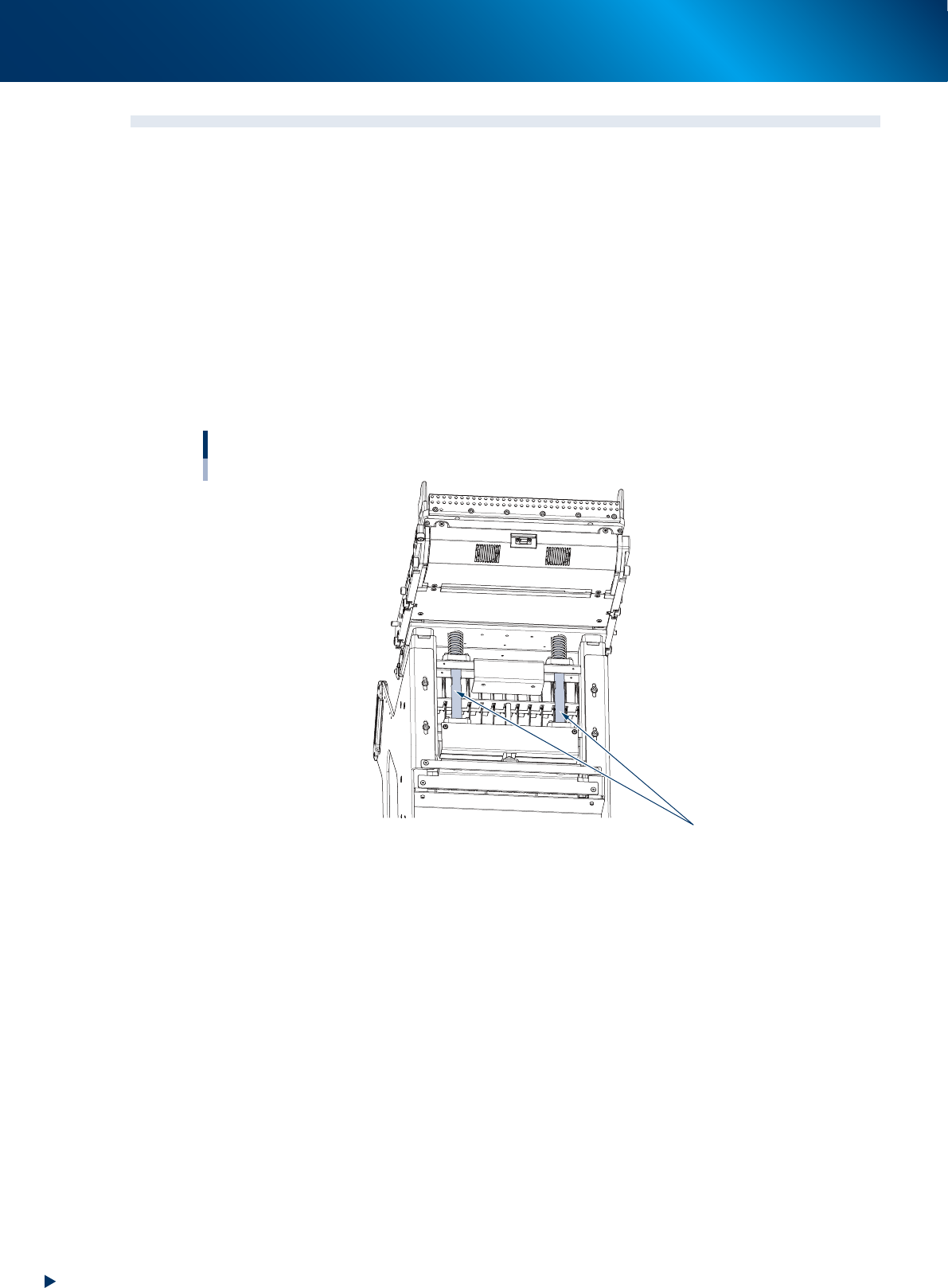

5.6 一次性换料车
5.6.1 料车升降轴部的清洁与加油
料车升降轴部每年需进行一次清洁与加油。
1
e
拆卸料车。
按急停按钮，将料车从贴片机上拆下。
2
清洁料车升降轴部。
用无尘擦拭纸等擦去料车升降轴部 (2 处 ) 的脏污润滑油和尘屑。
3
给料车升降轴部涂抹润滑油。
用手给料车升降轴部均匀地涂抹一层指定的润滑油 (NSL)。
料车升降轴部
清洁与加油位置
料车升降轴部
55391-KMX-00
