301 吸嘴冲击荷重参考值.pdf
YS＆YG12ノズル衝撃荷重参考資料：Ｔｙｐｅ301 A 10% 50% 100% 0mm - - - 0.1mm 0.96 0.98 0.94 0.2mm 1.65 3.82 4.08 0.3mm 2.96 6.83 8.44 0.4mm 3.68 8.58 11.05 0.5mm 5.16 10.60 14.12 0.6mm 5.27 13.34 16.86 0.7mm 5.37 14.28 18.95 0.8mm 5.90 15.…

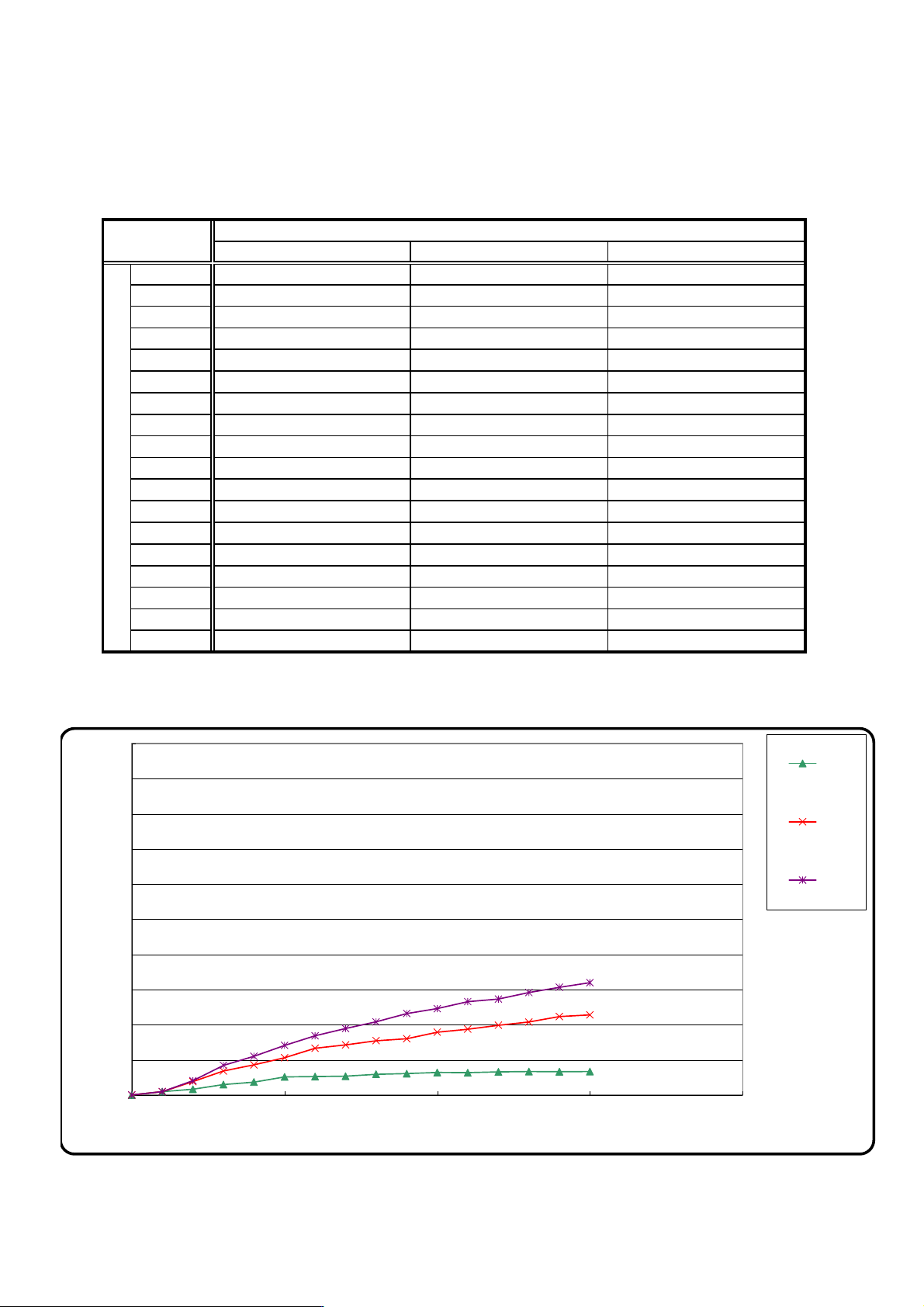

YS＆YG12ノズル衝撃荷重参考資料：Ｔｙｐｅ301A
10% 50% 100%
0mm - -
-
0.1mm 0.96 0.98
0.94
0.2mm 1.65 3.82
4.08
0.3mm 2.96 6.83
8.44
0.4mm 3.68 8.58
11.05
0.5mm 5.16 10.60
14.12
0.6mm 5.27 13.34
16.86
0.7mm 5.37 14.28
18.95
0.8mm 5.90 15.45
20.83
0.9mm 6.08 16.02
23.18
1.0mm 6.40 17.90
24.60
1.1mm 6.36 18.74
26.58
1.2mm 6.57 19.86
27.30
1.3mm 6.67 20.77
29.16
1.4mm 6.65 22.32
30.68
1.5mm 6.69 22.81
31.96
2.0mm
2.5mm
衝撃加重単位[N]
装
着
高
さ
装着スピード
[注記]
使用測定器 ： 横河電機製 スコープコーダーDL750 ( サンプリング周期 ： 500
kS/sec)
使用圧力センサ ： キスラー製Type9313（圧電素子）、アンプType5011B
0
10
20
30
40
50
60
70
80
90
100
0.0 0.5 1.0 1.5 2.0
衝撃加重
[N]
装着高さ[mm]
10%
50%
100%
