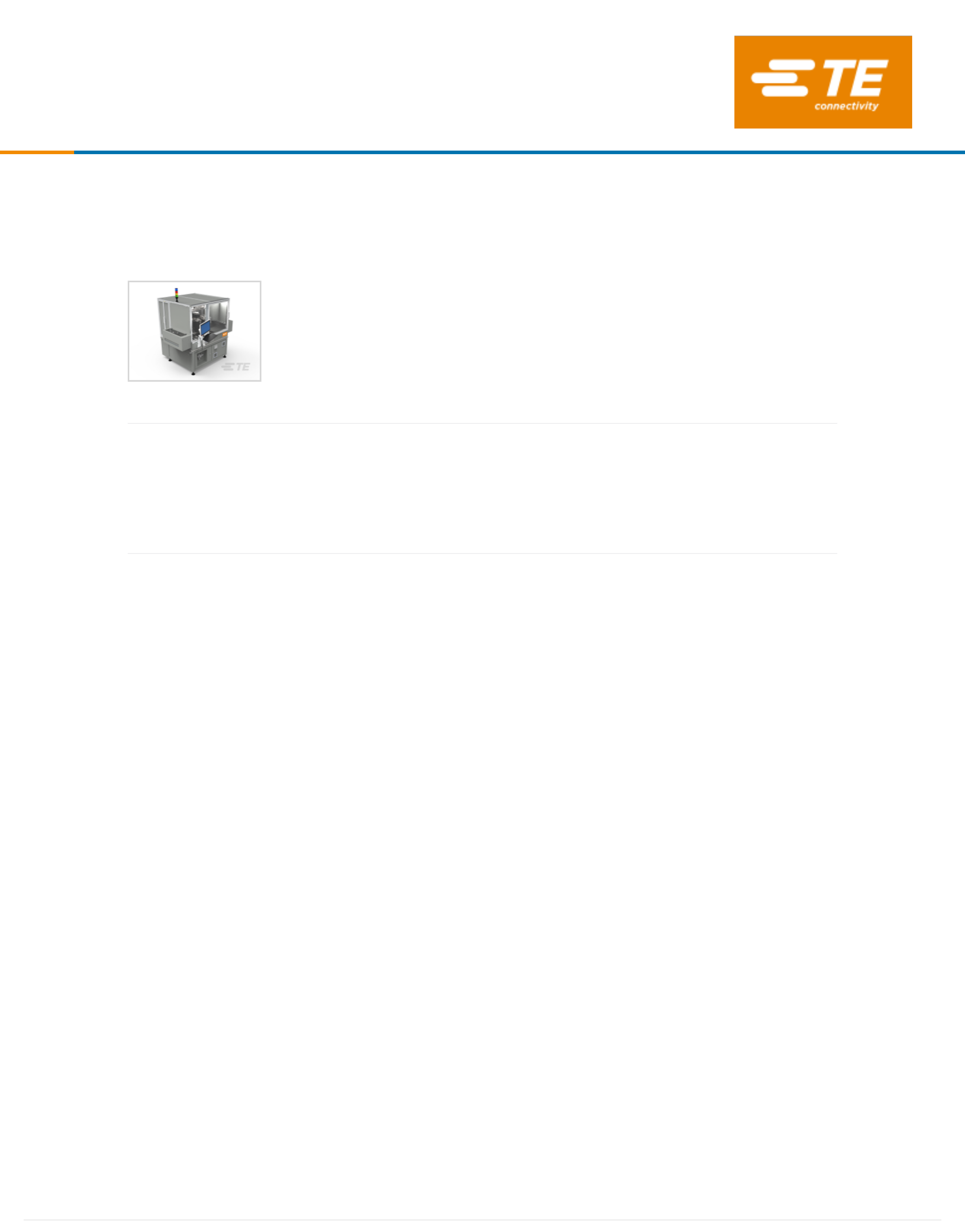

Pin Insertion Machine P550
Page 11/11/2023 05:47AM | 1
For support call +86 400 820 6015
应用工具 > 插针机
我们的 P550 插针机专为在大批量 PC 板加工中实现高插针质量而设计，可在 30mm 间距下执行 5+ 冲程/秒的多
头、高速插针操作。除 PCB 加工外，我们的插针机还可实现更大的灵活性，能够将触点插入外壳。可单件独立提
供或集成到生产线中。
15
每秒最大触点数
4
自动变换器上有<br> 多达 4 个插入头
<10
10 分钟内可完成<br> 转换套件的转换
特点
满足当前和未来工具需求
板载容量高达 420 x 360 mm [16.5" x 14.2"]
•
自动变换器上有多达 4 个插入头
•
10 分钟内可完成转换的转换工具套件（与 P100/P300/P360/P550 兼容）
•
可自由编程的插入角度（+/-90 度的最大旋转角度对插入速率没有影响）
•
插入速率高达 5 圈/秒（每次冲程最多 3 个触点）
•
单针、双针和三针插入
•
下部下刀在插入过程中可支持 PCB 并能够完成箝紧等特殊操作（适用时）
•
灵活的 PCB 和配置有插针检查功能的下部支撑工具，可提高生产效率
•
相应的下刀变换器可广泛用于各种支持性几何形状
•
实时力度监控，确保 100% 高质量（最大力度及力度与距离监控）
•
用于实现 PCB 对齐精度的视觉系统
•
XY 线性电机
•
完全自动化，可内联
•
支持 SSIO（同侧进/出），占地面积更小
•
使用双进给工具，最多可有两个不同触点
•
触摸屏提供了一个可轻松编程且直观的操作界面
•
能够处理任何制造商的卷轴触点（包括纳米触点）
•
触点弯曲特性允许触点弯曲达 90 度
•
PCB 厚度公差补偿
•
完全可追溯性
•
面向工业 4.0，提供模块化选项
•
插针机概述（英文版）
了解有关插针机的更多信息，该插针机适用于 TE 和其他制造商的产品，可满足您的不同生产要求。
Pin Insertion Machine P550
AMP
在 TE 官网查看>
Pin Insertion Machine P550
Page 11/11/2023 05:47AM | 2
For support call +86 400 820 6015
了解有关插针机的更多信息，该插针机适用于 TE 和其他制造商的产品，可满足您的不同生产要求。
应用于
印刷电路板 (PCB) 和壳体
•
加工后产品
免焊连接接触件
•
焊接端子
•
插针和公端
•
插槽
•
弹簧接触件
•
连续金属丝
•
F 型柱
•
可根据要求提供零散元件
•
TE P 系列
P360 插针机
我们的模块化高速 P360 插针机专为大批量生产而设计，适用于各种生产线配置。
P300 插针机
P300 自动机器可用于加工卷料免焊连接和穿孔元件。它可作为单独设备或 SMEMA 兼容生产线的一部分来使用，通过
缩短周期时间并减少废料来提高吞吐量。
P100 插针机
我们的半自动 P100 机器旨在专注于中等批量生产，并提供多种功能，包括可实现简单编程和自动设置的触摸屏。
P10 单针插针站
适合极小批量的维修，使用方便且易于操作。
产品特性
其他
最大端子数 (seconds) 3
最丰富的独特产品 4
参考编号
TE 内部编号 CAT-P550
查看下一页产品
产品 (1 of 1)
Pin Insertion Machine P550

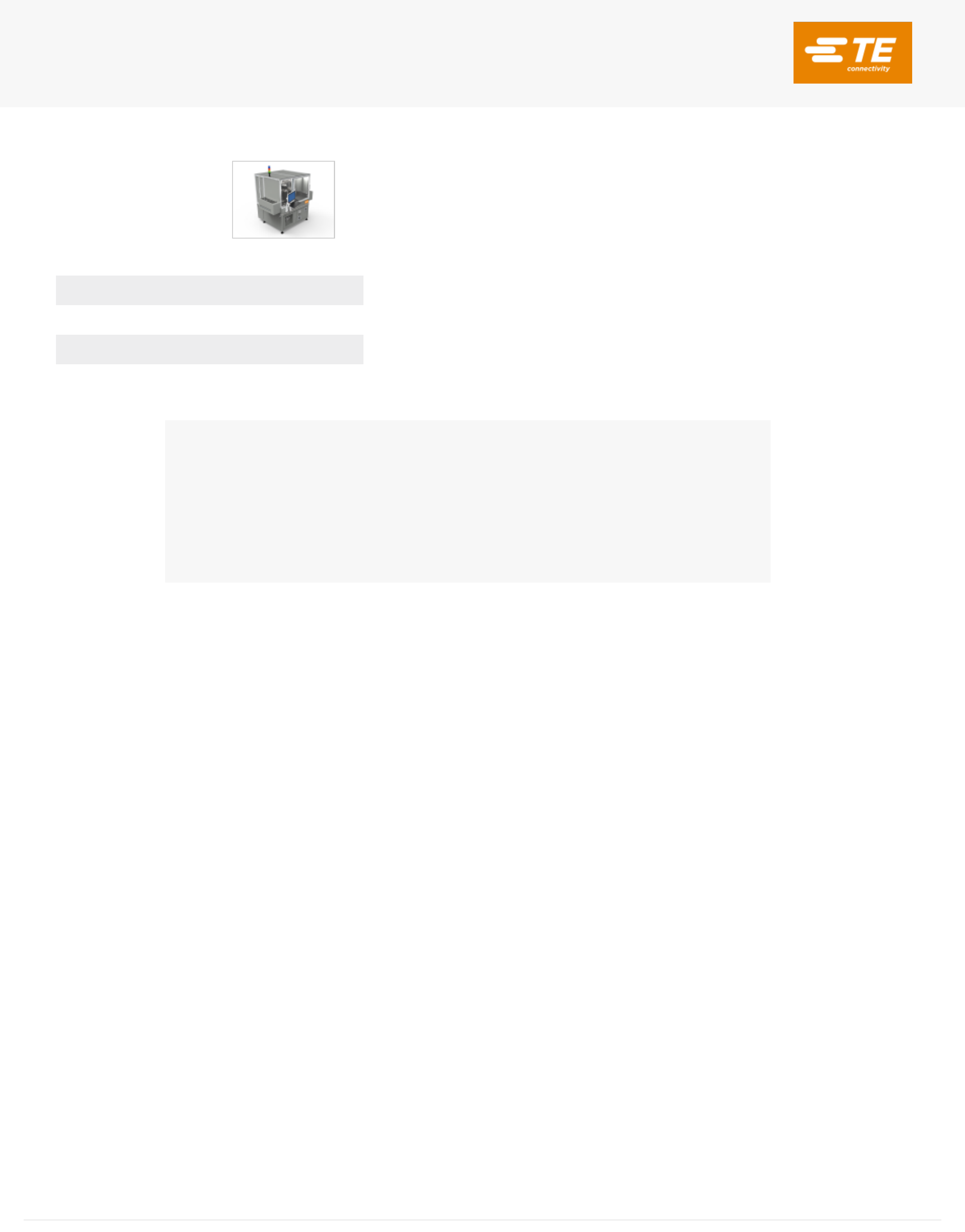

Page 11/11/2023 05:47AM | 3
For support call +86 400 820 6015
产品 (1 of 1)
Pin Insertion Machine P550
TE 产品编号 CAT-P550
欧盟RoHS指令2011/65/EU 超出欧盟 RoHS 标准范围
欧盟ELV指令2000/53/EC 超出欧盟 ELV 标准范围
产品系列 AMP
*欧盟RoHS指令2011/65/EU
这些产品符合欧盟有害物质限制指令2011/65/EU（RoHS2). 特定的电子电器设备产品被要求不得含有汞、镉、六价铬、
PBB、PBDE、铅、DEHP、BBP、DBP和DIBP超出阈值。被标识为"符合"的产品均不含有以上所列任何物质超出阈值。根据
指令要求，电子电器整机产品将标有CE标识，元器件产品则无需标识。
**欧盟ELV指令2000/53/EC
这些产品符合车辆报废指令 2000/53/EC (ELV) 的物质限用要求。ELV 指令要求车辆的材料和元件所含的汞、镉、六价铬和铅
不得超出规定阈值。标明"合规"的产品中的此类物质含量未超出阈值。
