HF320回流焊备件录_20210511.pdf - 第8页

HF320 回流焊备件录    8 2016.12 9.4 顶部冷却区        序号物料描述  物料号  单位  1 V 型吹风盘 ‐25mm 净空距 279149 pc 1 V 型吹风盘 ‐35mm 净空距  272478 pc 1 V 型吹风盘 ‐HF320XL 299439 pc 2 冷却区吹风盘 ‐25mm 净空距  175157…

HF320 回流焊备件录 



7

2016.12

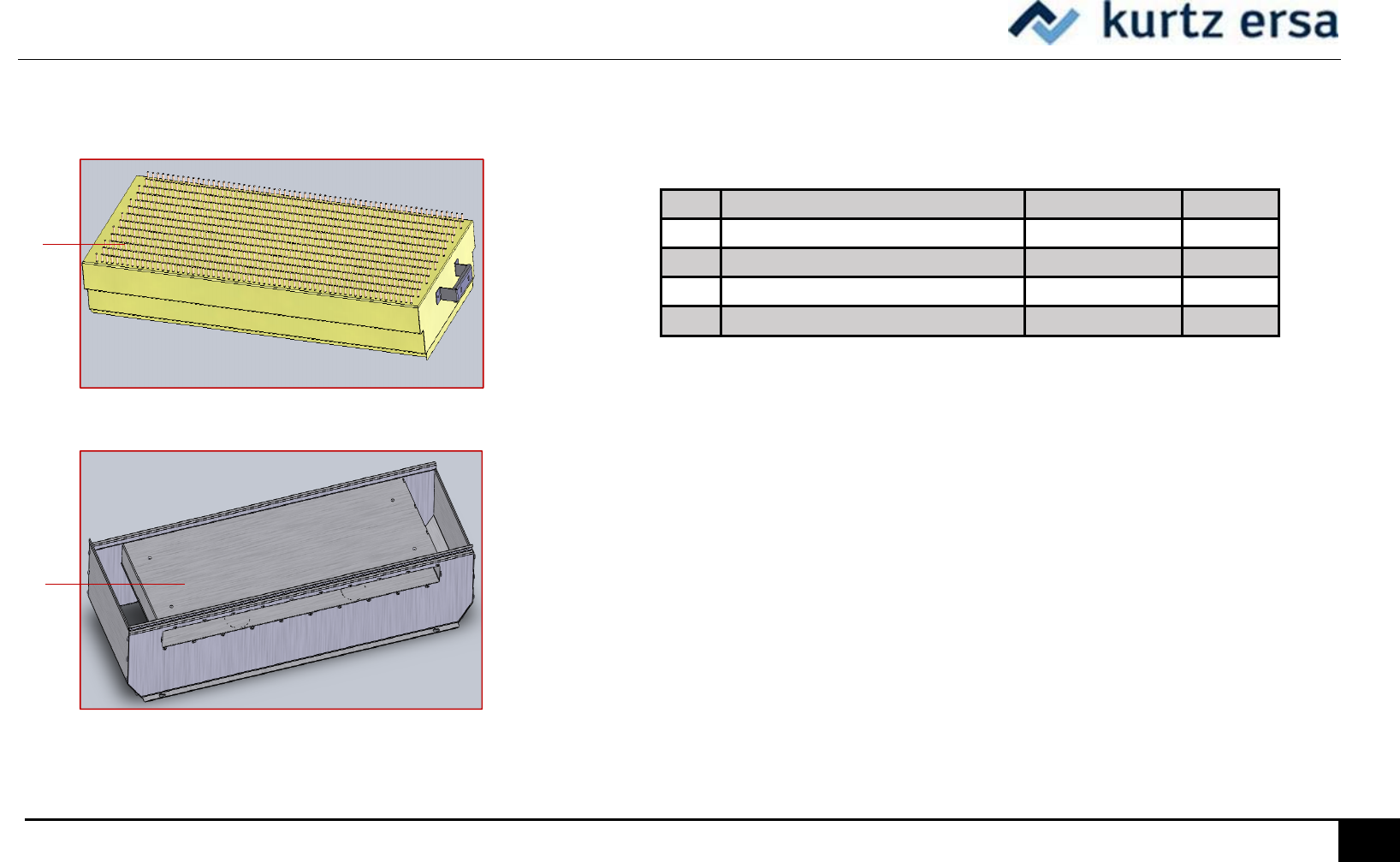

9.3 底部加热区









序号物料描述 物料号 单位

1

底部喷嘴盘

174141 pc

1

底部喷嘴盘‐HF320XL

163685 pc

2

底部气流通道

141984 pc

2

底部气流通道‐HF320XL

163585 pc

○

2

○

1

HF320 回流焊备件录 



8

2016.12

9.4 顶部冷却区

 

序号物料描述 物料号 单位

1

V 型吹风盘‐25mm 净空距

279149 pc

1

V 型吹风盘‐35mm 净空距

272478 pc

1

V 型吹风盘‐HF320XL

299439 pc

2

冷却区吹风盘‐25mm 净空距

175157 pc

2

冷却区吹风盘‐35mm 净空距

175264 pc

2

冷却区吹风盘‐HF320XL

195016 pc

3

顶部气流通道

179396 pc

3

顶部气流通道(冷却 1 区)

179396B pc

3

顶部气流通道‐HF320XL

179402

pc

○

3

○

2

○

1

372272 新款通风支架

HF320 回流焊备件录 



9

2016.12

9.5 底部冷却区

 



序号物料描述 物料号 单位

1

径向轴密封圈

6HTS17X35X7 pc

2

球阀 PP,20x20mm

170875 pc

3

径向轴密封圈

6HTS15X30X7 pc

4

硅胶管 15X2,0mm

6SSIL15X2.0 m

5

管夹 16‐25mm

6SK16‐025 pc

○

3

○

1

○

4

○

HF3XL底部冷却一区：241702
