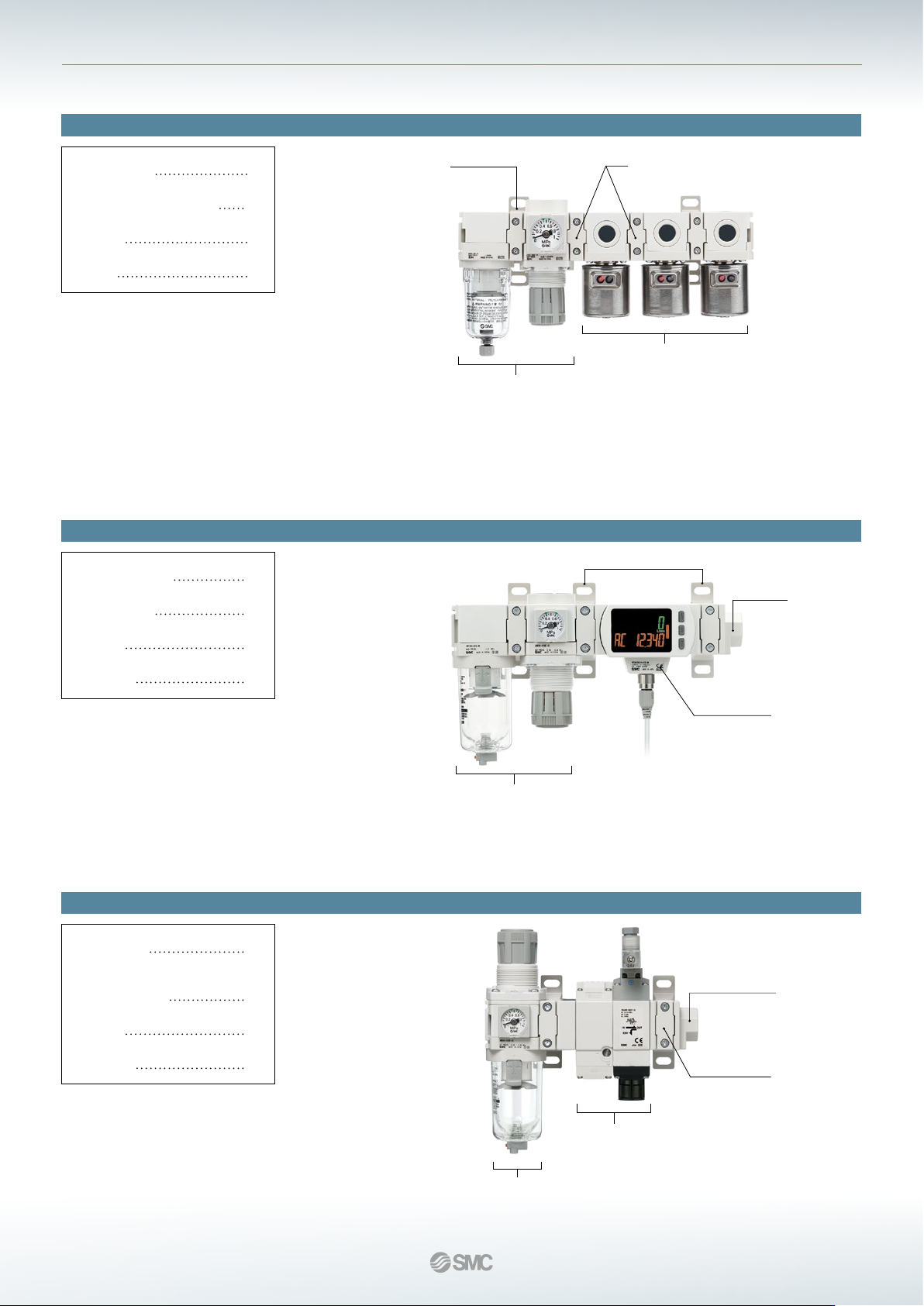

组合示例 u ※关于订购方法，请参见简易非标品规格说明书。 数字式流量开关 PF3A701H-CS-M 1 个 F.R.L. 组合元件 AC30B-03E-D 1 个 带托架的隔板 Y300T-D 2 个 配管连接件 E300-03-D 1 个 注 1 ） 进口侧禁止安装油雾器 。 注 2 ） 将残压释放 3 通阀安装于数字式流量开关进口侧 ， 会出现空 气逆流 ， 改变测量值 。 F.R.L. 组合元件 带托架的隔板 配管连接件 数字…
分支通口
分支通口
IN
组合示例e
组合示例r
组合示例t
微雾分离器
油雾分离器
带托架的隔板
空气过滤器
配管连接件
过滤减压阀
油雾分离器
带配管连接件的压力开关
残压释放
3
通阀
交叉式隔板
减压阀空气过滤器
L
型配管连接件
※关于订购方法，请参见简易非标品规格说明书。
※关于订购方法，请参见简易非标品规格说明书。
※关于订购方法，请参见简易非标品规格说明书。
L
型配管连接件
E300L-03-D 1
个
带托架的隔板
Y300T-D 4
个
空气过滤器
AF30-03-D 1
个
减压阀
AR30-03E1-D 1
个
交叉式隔板
Y34-03-D 1
个
残压释放
3
通阀
VHS30-03-D 1
个
配管连接件
E300-03-D 1
个
带托架的隔板
Y300T-D 3
个
过滤减压阀
AW30-03E-D 1
个
油雾分离器
AFM30-03-D 1
个
带配管连接件的压力开关
IS10E-30-03-D 1
个
空气过滤器
AF30-03-D 1
个
带托架的隔板
Y300T-D 2
个
油雾分离器
AFM30-03-D 1
个
微雾分离器
AFD30-03-D 1
个
带托架的隔板
带托架的隔板
12
模块式
F.R.L.
组合元件
AC
系列
组合示例u
※关于订购方法，请参见简易非标品规格说明书。
数字式流量开关
PF3A701H-CS-M 1
个
F.R.L.
组合元件
AC30B-03E-D 1
个
带托架的隔板
Y300T-D 2
个
配管连接件
E300-03-D 1
个
注
1
）
进口侧禁止安装油雾器
。
注
2
）
将残压释放
3
通阀安装于数字式流量开关进口侧
，
会出现空
气逆流
，
改变测量值
。
F.R.L.
组合元件
带托架的隔板
配管连接件
数字式流量开关
组合示例y
